进口气动切断球阀是在工业生产中常见的一类具有执行设备，从使用的材质上可以将其分为不锈钢，塑料，食品级材质以及碳钢等不同的种类，从连接的管道数量上可以分成二通，三通，四通等不同的类型。   http://www.germanyvalve.com/product.html 进口气动球阀在将球阀的执行器结合起来使用的时候，可以使执行器的速度达到一个很快的速度，速度最快的时候可以达到一次执行过程只需要0.05秒。气动球阀和其他的一些设备一起使用的时候，可以使得操作的人不需要进入现场或者是进入其他的一些比较危险的地方去执行任务，在提高来执行能力的同时，还可以很好的提升工作的安全性。   在使用的过程中，只需要施加一个一个很小的力，就可以将其严密的关闭起来。通过阀体内

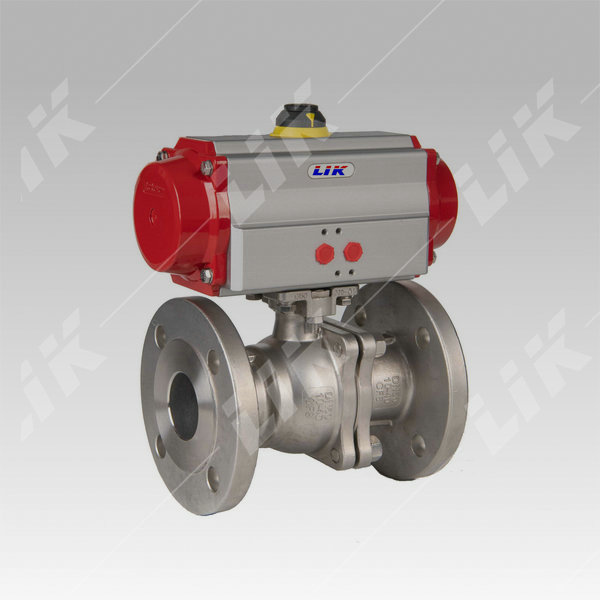

进口气动切断球阀采用新型系列GT型、AT型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 进口气动切断球阀的性能： 1、工作压力：1.6Mpa-42.0Mpa； 2、尺寸范围：DN6mm～1200mm 2、工作温度：-196+650℃； 3、驱动方式：手动、蜗轮、气动、电动； 4、连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍； 5、制造标准：国标GB、JB、HG，美标API、ANSI，英标BS，日本JIS、JPI等； 6、阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、

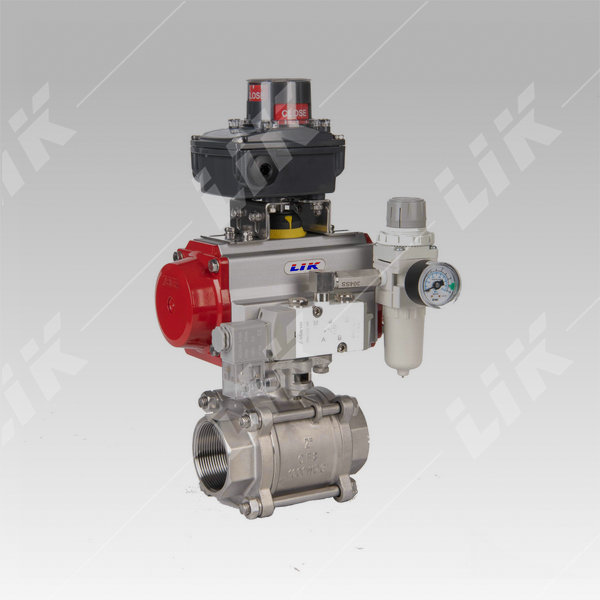

进口气动切断球阀，电动系列配备整体标准型或防爆型电动执行器，防爆等级可达ExdIICT4。气动系列是在气动球阀基础上配置电磁阀、限位开关等附件。球阀具有结构简单，切换迅速、流通能力大，零泄漏等特点                            软密封 除耐腐蚀的衬里阀门外，一般的软密封阀指阀芯或阀座两者之一采用非金属材料(主要为聚四氟乙烯和丁晴橡胶等)的密封形式的阀。软密封阀密封效果最佳，但在管道安装、系统的清洗中都有可能留下或多或少不干净的杂物(如焊渣、铁屑等)，它们流经调节阀时，容易把软密封阀座或

一、执行器故障原因： 1、检查进出口空滤减压器气源压力是否达到额定值，视情况增加气源压力或更换空滤减压器； 2、检查电磁阀是否堵塞，换气动作是否正常，根据情况清除堵塞或更换电磁阀； 3、检查进入执行机构的气源压力是否达到额定值，检查调速器是否堵塞 4、检查阀门密封件摩擦是否过大，密封圈是否漏气 二、执行器移动，但扭矩不够： 检查油缸两端的调整螺栓，根据关闭情况进行调整，并锁紧在正确位置。 三、气动切断球阀可以开关，但动作缓慢。 按下列条件检查： 1、进入执行机构前检查速度控制器是否需要调整，因为随着阀门使用寿命的增加，工艺管道和阀门本身的变化需要调整速度控制器； 2、检查气缸内是否漏气，气缸内O形圈损坏会导致阀门

进口气动切断球阀操作说明 进口气动切断球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。气动O型切断球阀采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的

进口气动切断球阀的密封材料选择 进口气动切断球阀的密封材料选择是采用O型球芯结构，所以也称气动O型切断球阀。其具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。通常适用于密封要求严格的场合，电动切断球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。 进口气动切断球阀的密封材料选择适用于两位切断的场合，阀与执行机构的连接采用直连方式，气动切断球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。 对高温介质的切断调节阀在室温下组装的，在高温下工作，温度变化大。热膨胀会改变装配时建立的密封比压。过紧，密封面会卡信，运动时会严重檫伤，拉伤；过松，密封压不够，两种情况泄漏都会急剧增加。 密封材料的选择：

电磁阀是用 电磁控制的 工业设备 ，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、 流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制， 而控制的精度和灵活性都能够保证。电磁阀有很多种， 不同的电磁阀在控制系统的不同位置发挥作用， 最常用的是单向阀、安全阀、方向控制阀、速度调节阀等 二、 电磁阀工作原理     电磁阀里有密闭的腔， 在不同位置开有通孔， 每个孔连接不同的油管， 腔中间是活塞， 两面是两块 电磁铁 ，哪面的磁铁线圈通电 阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔， 而进油孔是常开的，液压油就会进入不同的排油管， 然后通过油的压力来推动油缸的 活塞，活塞又带动活塞杆， 活塞杆带动机械 装置。这样通过控制电磁铁的电流通断就控制了机

气动执行器又称气动执行机构或气动装置，是利用压缩空气的气源压力来驱动启闭或调节阀门的执行装置，主要由气缸、活塞、齿轮轴、端盖、密封件、螺丝等组成。 气动执行器一般与各类阀门配套使用，其中还包括开度指示、行程限位、电磁阀、定位器、气动元件、手动机构、信号反馈等部件组成。阀门的开、关，开多少、关多少，均用压缩空气来进行控制。 气动执行器根据作用形式可分为单作用和双作用，双作用执行器表现为气开气关式，即通气打开，通气关闭，失去气源时，无动作，停留原位。 而单作用执行器具有弹簧复位的功能，一般有常闭型和常开型，即通气打开，失去气源时，自动复位到初始状态 双作用气动执行器工作原理 双作用执行器主要为气开气关式，即阀门无论是开启还是关闭都需要用到气源，通常表现为通气打开，通气关闭，失去气源，阀门保持在当时

进口气动球阀的种类很多，而且有多种分类方法，此处主要按结构形式对进口气动球阀进行分类介绍 进口气动球阀控制分为：调节型、切断型。开关型、防爆型 进口气动球阀连接包括：法兰、对夹、卡箍、焊接（对焊、承插焊）、螺纹（外螺纹、内螺纹）、卡套等。 进口气动球阀结构包括：O型球阀、V型球阀、三通球阀、偏心球阀、四通球阀、真空球阀、高压球阀、塑料球阀等 进口气动V型球阀可用作调节阀、开关阀。它由压缩空气驱动，阀杆带动球体在阀体内旋转90度，实现全开～全关动作，阀芯和阀座上的V型口具有剪切作用，调节性好和切割性能。密封形式包括软密封和金属

进口气动切断球阀用途  进口气动切断球阀是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或活塞执行机构与调节阀或截止阀阀体组成，接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。进口气动切断球阀的气源要求经过滤的压缩空气，流经阀体内的介质应该是无杂质和无颗粒的液体和气体。 气动快速切断阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长。广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。 进口气动切断球阀性能参数 1、工作压力：1.6Mpa-42.0Mpa； 2、尺寸范围：DN6mm～1200mm 2、工作温度：-196+65

进口气动切断球阀配用的执行机构具结构简单，紧凑，性能卓越，输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的特殊优点是一旦动力源发生故障，气动开关球阀将按控制系统的要求自动处于开启或关闭的位置 进口气动切断球阀的优点如下： 1、进口气动切断球阀的阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。焊接密封蝶阀 2、进口气动切断球阀的流体阻力小、球阀是所有阀类中流体阻力 小的一种，即使是缩径球阀，其流体阻力也相当小。 3、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。软密封气动对夹蝶阀 4、进口气动切断球阀

进口气动切断球阀是由球阀及双作用活塞式气动执行器组成。气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体切断控制，与自动化气动仪表配套使用。气动切断球阀采用唇型弹性密封圈结构设计，保证密封的可靠性对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料。 主要零件材质表 适应温度范围 -29℃-150℃ 常温型 -29℃-250℃ 中温型 -29℃-350℃ 高温型

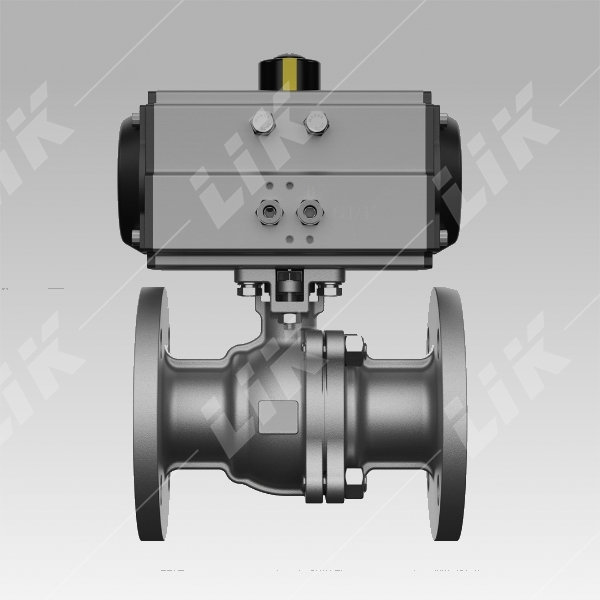

进口气动切断球阀是一种转角为90°的旋转类阀门，是由角行程执行器和球阀组成。配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。进口气动切断球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具结构简单，紧凑，性能优，输出力矩大等特点。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭的位置。进口气动切断球阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质．也适用于控制污水和含有纤维的本质 主要产品特点 1、流体阻力小、球阀是所有阀门类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2、止推轴承减小阀杆磨擦力矩，可使阀杆长期

进口气动切断阀是石油、化工、电力、冶金等工业企业广泛使用的工业过程控制仪表之一。化工生产中调节阀在调节系统中是必不可少的，它是组成工业自动化系统的重要环节，它如生产过程自动化的手脚。下面带大家全面的了解气动切断阀。 进口气动切断阀工作原理 进口气动切断阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。气动切断阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。        进口气动切断阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，

从原理上来讲，进口气动切断阀是一种轴流式的进口气动切断阀，它的执行机构与指挥器系统保证气动切断阀处于打开状态。气动切断阀最主要的部件（阀筒）在阀体内是进行轴向运动的，所以当管道中有压力的情况下不需要另外的旁通来先平衡气体。 进口气动切断阀只能通过逆时针方向手动旋转偏心轴来打开。阀口垫由于有阀座的的保护，它不受气流的冲击，所以即使是气体比较脏也不会对它有影响。    当下游的压力低于气动切断阀的设定压力时，指挥器保持正常状态，保证气动切断阀的偏心轴不动作，使其保持在开启状态。当下游压力超过气动切断阀的设定压力时，气动切断阀的指挥器释放其偏心轴，在气动切断阀的主弹簧下，阀筒关闭，切断供气。 进口气动切断阀的执行机构上有手动切断按钮，在紧急情况或进行维修/检查时能迅速关断。
