进口气动蝶阀安装与调试说明书-德国莱克LIK品牌
发布时间:2021-9-30
进口气动蝶阀安装与调试说明书


进口气动蝶阀的安装是否良好,会影响到设备的使用效能。且气动蝶阀的维护也关系到设备使用性能。安装不当或者缺少维护,都会引起蝶阀使用性能下降,甚至发生不必要的危险,用户应当如期对气动蝶阀进行检测维护。







1、安装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无阻塞;

2、将阀门和汽缸均置于关闭状态。

3、将汽缸撞到阀门上,(安装方向与阀体平行或垂直都可以),再看螺丝孔是否对正,不会有太大偏差,如有少许偏差,将气缸体转动一点就可以了,然后将螺丝紧固。

4、安装完毕后,对进口气动蝶阀进行调试(正常情况下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有效),观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力,之后正常,则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点,调整时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是,可调型消音器可以调节阀门的启闭速度,但不可调得过小,否则可能引起阀门不动作。

5、得发在安装前应保持干燥,不可露天存放;

6、安装进口气动蝶阀前要检查管道,确保管道内无焊渣等异物;

7进口气动蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配。

8进口气动蝶阀连接用法兰规格正确,管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰,不得使用平焊法兰。

9、确认法兰焊接无误,蝶阀安装完毕后不得再焊接法兰,以免烫伤橡胶件。

10、装好的管道法兰要进行对中,并与放入的蝶阀进行对中。

11、装上所有的法兰螺栓,并用手拧紧,将确认蝶阀与法兰已然对中,然后小心的启闭蝶阀,确保启闭灵活。

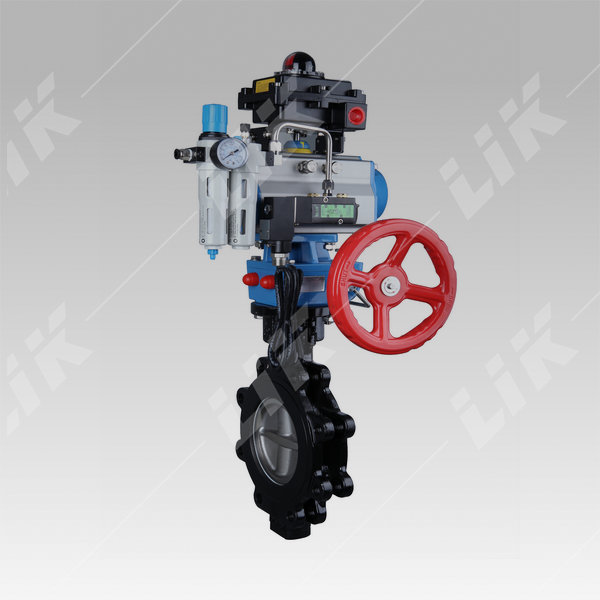

进口气动蝶阀安装


12、将阀门完全开启,用扳手按照对角线次序将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大。
