进口高压电磁阀选型要注意哪些-德国莱克LIK品牌
发布时间:2022-1-15

进口高压电磁阀是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动,用在工业控制系统中在不同位置开有通孔,电磁吸力带动阀杆活塞,阀杆活塞带动阀口,调整介质的方向、开关和其他的参数,电磁阀可以配合不同电路来实现预期的控制,而控制精度和灵活性都能够保证,也多是通过控制电磁铁吸力的通断就控制了机械运动,电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用

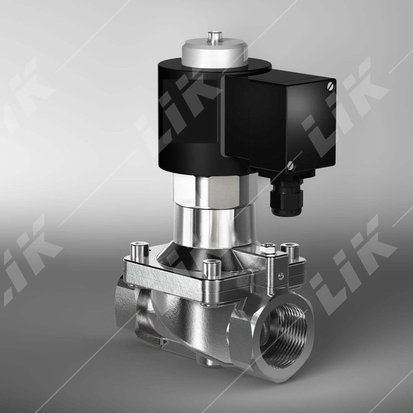

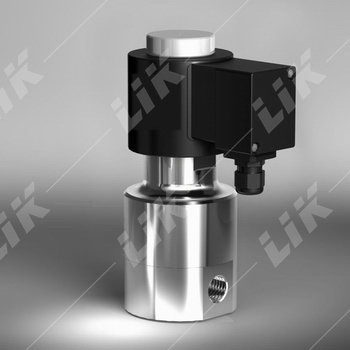

                       进口高压电磁阀



进口高压电磁阀产品选型指南

直动活塞式、先导活塞式

适用介质:气、水、油等

工作压力:0260Mpa

介质温度:-196+450

型号规格:DN1DN300

阀门材质:304316316L不锈钢

连接方式:螺纹、法兰、焊接、活接   控制方式:常开、常闭、自保持式

电源电压:AC220VDC24VDC12V(其它电压可定制)

防护性能:防水、防爆、防腐  安装方式:水平、可定制垂直

特殊功能: Ex防爆型(ExdCT5ExdCT6)手动功能;信号反馈




进口高压电磁阀优点


耐腐蚀:主要部件阀塞、阀体等采用不锈钢304316制成,防腐性能好。

耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损大大增长使用寿命。

耐高压:结构采用先导活塞式,有效控制高压易能动作,低压力易能打开的原理。


进口高压电磁阀工作原理


线圈通电后由于电磁吸力的作用,动铁芯瞬间向上移动,把上腔活塞提起,上腔活塞打开,主阀活塞上腔压力降低,当压力降到一定值时,主阀活塞在下腔压力的推动下、阀门打开。

线圈断电时,电磁吸力消失,在弹簧的作用下动铁芯瞬间向下移动,上腔活塞关闭,形成上腔压力高下腔压力低,主阀活塞在重力之下,主阀活塞向下移动关闭主阀口、阀门关闭。


进口高压电磁阀类型




进口直动式电磁阀

通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。



进口分布直动式电磁阀

它是一种直动式和先导式相结合的原理:常闭式---通电时、阀芯和动铁芯之间有个通孔,电磁力的作用下打开通孔,阀下介质流通到上腔,上下腔压力均衡后打开主阀口,阀门打开;断电时、电磁力消失关闭通孔,弹簧的作用下主活塞向下移动,阀关闭。常开式与常闭式相反。



进口先导式电磁阀

常闭式---通电时,电磁力吸合先导孔阀芯,先导孔打开,主阀活塞上腔压力下降,在主活塞上腔和下腔形成上低下高的压力,这样下腔压力推动主活塞打开阀门;断电时,弹簧力作用关闭先导孔,主活塞上腔增压,在主活塞上腔和下腔形成上高下低的压力,介质压力和弹簧力推动主活塞,阀关闭。常开式与常闭式相反。



进口膜片式电磁阀

通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动膜片向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在膜片周围形成下低上高的压差,流体压力推动膜片向下移动,关闭阀门。



进口活塞式电磁阀

线圈通电后由于电磁吸力的作用,动铁芯瞬间向上移动,把上腔活塞提起,上腔活塞打开,主阀活塞上腔压力降低,当压力降到一定值时,主阀活塞在下腔压力的推动下、阀门打开。

线圈断电时,电磁吸力消失,在弹簧的作用下动铁芯瞬间向下移动,上腔活塞关闭,形成上腔压力高下腔压力低,主阀活塞在重力之下,主阀活塞向下移动关闭主阀口、阀门关闭。


进口高压电磁阀的正确安装方法


1、首先要检查进口高压电磁阀是否与选型参数一致,如电源电压、介质压力、压差等,特别是电源,如果出了问题,就会烧坏线圈。电源电压应满足额定电压波动范围:交流+10%~-15%DC+10%~-10%,线圈组件平时不宜拆卸。

2、接管前冲洗管道,把管道中的金属粉末和密封材料残留物、锈垢等。注意介质的清洁度。如果介质中混有灰尘和杂质,会阻碍电磁阀的正常工作,管道中应安装过滤器或滤网。

3、一般进口高压电磁阀的电磁线圈部件应垂直向上,水平于地面的管道应垂直安装。如果受空间限制或工况要求,必须侧立安装,在选择和订购时应提出。否则,电磁阀可能无法正常工作。

4、进口高压电磁阀前后应加手动切断阀,同时应设置旁路,便于电磁阀在故障时维护。

5、进口高压电磁阀一般是定向的,不能反向安装。通常在阀体上使用→指出介质的流向,安装时按照→指示的方向安装。但在真空管道或特殊情况下可以反装。

6、如果介质会出现水锤现象,则应选择具有防水锤功能的电磁阀或采取相应的预防措施。

7、尽量不要让电磁阀长时间通电,这样很容易缩短线圈的使用寿命,甚至烧坏线圈。也就是说,常开常闭电磁阀不能互换使用。

8、蒸汽电磁阀入口侧应安装疏水阀,接管应倾斜
