进口高压电磁阀的原理和结构图-德国莱克LIK品牌

发布时间：2022-1-19

进口高压电磁阀因设计紧凑、无噪音、零泄漏的特点广受用户的认可。熟悉它的朋友应该知道按照结构原理可将高压电磁阀系列产品分为直动式和先导式高压电磁阀两种，按照控制方式可以分为常闭型和常开型高压电磁阀两种，今天小编将和大家聊聊这四种常见高压电磁阀的原理

进口高压电磁阀的工作原理

进口高压电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

进口高压电磁阀是一种在工业生产生活中经常会使用到的一种阀门，一般情况下，高压电磁阀共分为直动式和先导式两种结构原理，领先设计的三维密封结构可灵活选配不同的密封材质，阀门可达零泄漏。高压电磁阀根据材质可分为黄铜电磁阀和不锈钢电磁阀两种。

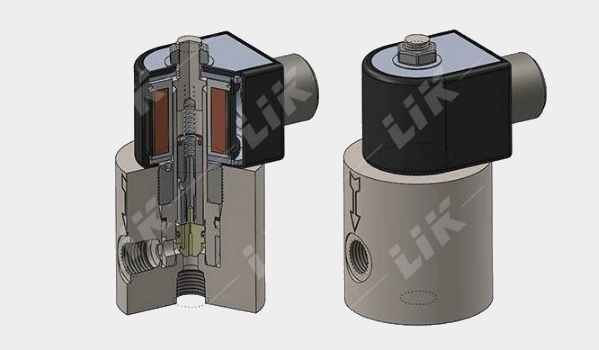

进口高压电磁阀-直动式和先导式结构原理

高压电磁阀的结构原理

1.直动式：

其工作原理是在通电期间，电磁线圈会产生电流将正处于关闭部件的从阀座往上提起，使阀门开启;断电期间，随着电磁力的消失弹簧便将关闭部件紧压在阀座上，使阀门处于关闭状态。

2.先导式：

通电期间，电力将先导孔打开促使上腔室内部压力快速下降，在关闭部件周围形成上低压下高压的压力差，导致流体压力推动关闭部件往上移使阀门打开;断电时，弹力会将先导孔闭合，入口处的压力通过旁通孔迅速使上腔室的压力上升在关闭部件周围形成上高压下低压的压力差，导致流体压力推动关闭部件向下移使阀门关闭。
