进口倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，最大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒吊桶式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用、

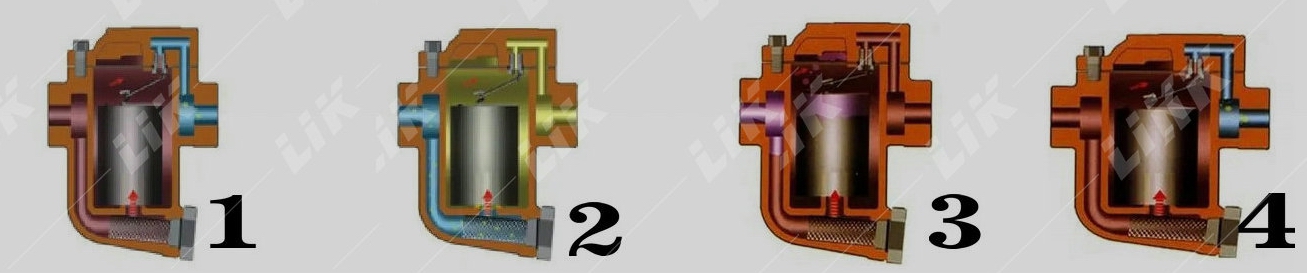

1、当设备刚启动时，管道内出现空气和冷凝水，此时倒吊桶下沉，连杆带动阀芯打开阀口，空气和冷凝水迅速排出，实现快速启动

2、设备启动后，热凝水进入疏水阀，此时倒吊桶仍处于下沉位置，在工作压差下，热凝水迅速排出；

3、当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，连杆带动阀芯关闭阀口；

4、倒吊桶顶部设有一个排气孔，当一部分蒸汽从小孔排出，另一部分蒸汽变成凝结水以及凝集水位升高时，倒吊桶失去浮力而下沉，连杆带动阀芯打开阀口，继续排放凝结水。

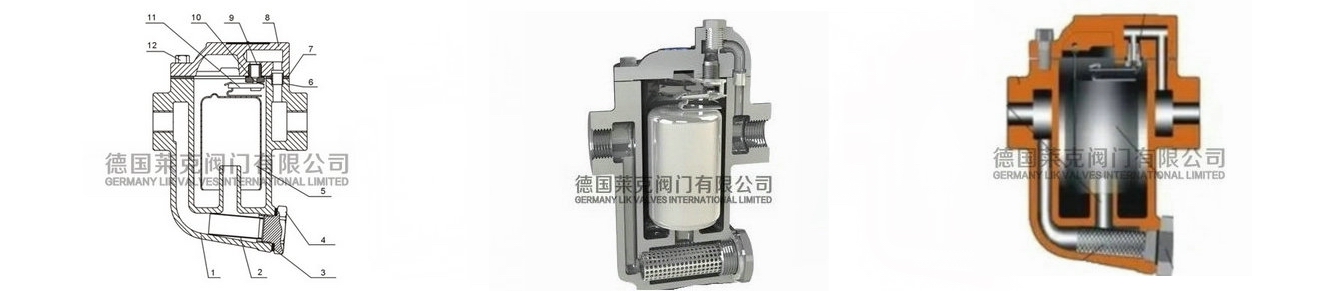

零部件图

序号	名称	材料	序号	名称	序号
1	阀体	铸钢	1	阀体	铸钢
2	过滤网	不锈钢	2	阀盖垫圈	不锈钢
3	排污螺塞垫圈	不锈钢	3	阀盖	碳钢
4	排污螺塞	碳钢	4	过滤网	不锈钢
5	倒置桶	不锈钢	5	排污螺堵	碳钢
6	连接管	不锈钢	6	上阀座	不锈钢
7	阀盖垫圈	石墨	7	上阀芯	不锈钢
8	阀盖	碳钢	8	下阀芯	不锈钢
9	阀座	合金钢	9	连接环	不锈钢
10	阀芯	合金钢	10	连接杆	不锈钢
11	连接杆	不锈钢	11	连接杆	不锈钢
12	内六角螺栓	碳钢	12	倒吊桶	不锈钢
			13	导流管	不锈钢
			14	排污螺堵	碳钢

进口倒吊桶式疏水阀的故障诊断及处理方法

症状	原因	是否拆阀	诊断	处理
不排或滞留凝结水	进出口堵塞	否	杂质堵塞	清除
	过滤网堵塞	是	过滤网	清除
	空气汽锁	是	浮桶的排气孔堵塞	清除
	浮桶沉不下去	否	工作压差＞阀座设计压力	核对铭牌参数
	容量不足	否	疏水阀容量是否适当	选定适当容量疏水阀
		否	是否满足动作压差	核对铭牌参数
		否	选型偏小	更换更大容量疏水阀
泄漏蒸汽	阀座部位泄漏	否	安装方向是否正确	水平安装
		是	阀座与阀芯密封不好	进行研磨
		是	阀体内没有水，无水封	让阀体充满水

进口疏水阀的操作安装指南

是否合适地安装疏水阀，直接影响疏水阀的正常工作和设备的生产效率。只有按正规的安装要求操作和安装疏水阀，才能让疏水阀和设备的工作效率达到最佳：

1.在安装进口倒吊桶式疏水阀之前，安装人员必须用带压蒸汽吹扫管道，来清除管道中的杂物。

2.进口倒吊桶式疏水阀前要安装过滤器，来确保疏水阀不受管道杂物的堵塞，并且定期清理过滤器。

3.进口倒吊桶式疏水阀的前后都应安装阀门，方便疏水阀可以随时进行检修。

4.保证凝结的水流向要与疏水阀安装的箭头标志一致。

5.进口倒吊桶式疏水阀应该安装在设备出口的最低处，这样能及时排出凝结水，来避免管道产生汽阻。

6.如设备的最低处没有位置来安装疏水阀，应在出水口最低位置加一个反水弯（凝结水提升接头），把凝结水位提升后再来装疏水阀，这样可以避免产生汽阻。

7.进口倒吊桶式疏水阀的出水管不能浸在水里。（如果浸在水里，要在弯曲处钻一个孔，来破坏真空，防止沙土回吸。）

8.机械型疏水阀应该水平安装。

9.进口倒吊桶式疏水阀不要用串联安装

10.每台设备应该各自安装疏水阀，不应共用。

11.热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式的疏水阀应该尽量靠近设备。

12.滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，来避免设备产生汽锁。

13.进口倒吊桶式疏水阀后如有凝结水需要回收，疏水阀出水管应从回收总管的上面来接入总管，作用是减少背压，防止回流。

14.如果进口倒吊桶式疏水阀后有凝结水需要回收，不同压力等级的管线应该分开回收。

15进口倒吊桶式疏水阀后凝结水回收总管不能爬坡，否则会增加疏水阀的背压。

16.为了防止凝结水回流，疏水阀后凝结水进入回收总管前要安装止回阀。

17.在蒸汽管道上装疏水阀，需要先在主管道设一个接近主管道半径的凝结水得集水井，然后再用小管引至疏水阀。

18.如果机械型疏水阀长期不用，要卸下排污螺丝来把里面的水排掉，以防冰冻。

19.如果发现疏水阀跑汽，要及时排污，并且清理过滤网，根据实际使用情况勤检查，遇到故障随时修理。应该每年至少检修一次，清除里面的杂质
