进口高温高压疏水阀使用说明-德国莱克LIK品牌
发布时间:2022-6-25

进口高温高压疏水阀,阀体材料采用锻打铬钼矾钢制造,能耐550℃高温,动作灵敏,工作质量高,适用于高压工况下的疏水工作,是高压过热蒸汽管线和高压过热蒸汽设备的疏水阀之

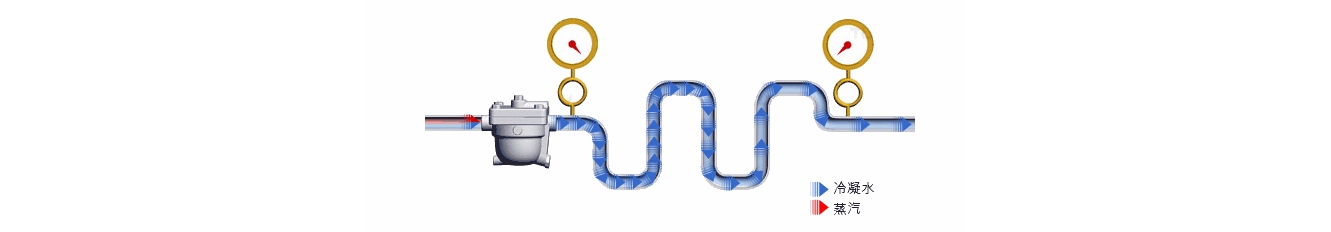

进口高温高压疏水阀的工作压差




选用疏水阀时,不能以公称压力选疏水阀,因为公称压力只能表示疏水阀体壳承受压力等级,疏水阀公称压力与工作压力的差别很大。

所以要根据工作压差来选择疏水阀的排水量。工作压差是指疏水阀前的工作压力减去疏水阀出口背压的差值。

疏水阀后背压计算方式是:当疏水阀后凝结水排入大气时,疏水阀的出口背压为零。如果把疏水阀排出的冷凝水集中回收,此时,疏水阀的出口背压是回水管的阻力、回水管抬升高度、二次蒸发器(回水箱)内压力三者之和。

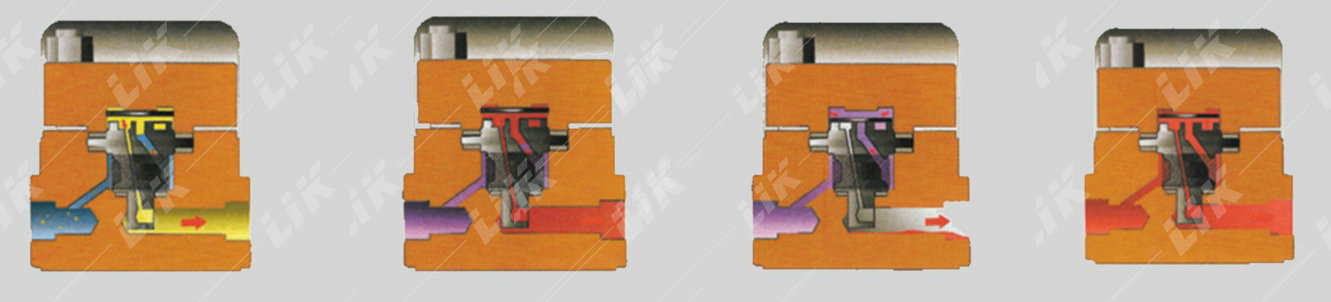

进口高温高压疏水阀工作原理




1、当装置启动时,空气和冷凝水进入疏水阀,阀片在工作压差的作用下被推高阀座,迅速排除空气和冷凝水。

2、热凝水进入疏水阀,阀片仍被推离阀座,说明圆盘式疏水阀的排放动作并不受温度影响。

3、当蒸汽进入时,由于蒸汽的流速比凝结水快,阀片在蒸汽流动的吸力下迅速贴向阀座,同时由于阀片上部的受力面积(整个阀片)大于下部(蒸汽进口),所以阀片紧紧关闭阀口。

4、阀口被关闭时,阀片上部的蒸汽被封存在阀帽内,形成汽室。直到汽室里的蒸汽冷凝降温后,汽室内的压降促使阀片重新被推开,继续排放凝结水。


零部件图


序号

名称

材料

序号

名称

材料

1

排污螺塞

铸钢

2

排污螺塞垫圈

不锈钢

3

过滤网

不锈钢

4

阀体

碳钢

5

阀体垫圈

不锈钢

6

阀盖

铸钢

7

阀盖螺栓

碳钢

8

阀座垫圈

紫铜

9

阀座

合金钢

10

膜盒元件

不锈钢

11

弹簧

不锈钢

12

铆钉

不锈钢

13

铭牌

不锈钢


故障诊断及处理方法


症状

原因

是否拆阀

诊断

症状

不排或
滞留凝结水

无过冷段

阀前温度过高,冷凝过慢

去除阀前保温

进出口堵塞

杂质堵塞

清除

过滤网堵塞

过滤网

清除

合适合金弹片疲劳

弹片形变过度

更换膜盒元件

泄漏蒸汽

阀座部位泄漏

阀座有划痕

阀座进行研磨

杂质积存在阀座密封面

清除

密封垫泄漏

更换垫圈
