进口杠杆浮球式疏水阀工作原理（图）德国莱克LIK品牌

发布时间：2022-6-30

进口杠杆浮球式疏水阀，是利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

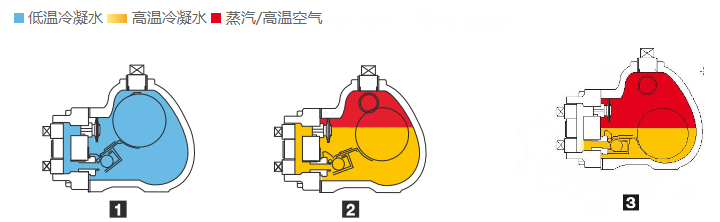

工作原理

1. 排空阀为开启状态,迅速排出非凝缩气体,低温冷凝水流入阀体,以浮力使浮球上浮开启排出口,排出冷凝水.

2. 伴随着冷凝水大量被排出,蒸汽逐渐进入阀体,浮球下降逐渐关闭排出口,排空阀感温关闭.

3. 即使冷凝水极少的状况,蒸汽与冷凝水完全分离,杜绝蒸汽泄漏.循环1至3过程将发生的冷凝水及时排出

进口杠杆浮球式疏水阀特征

采用双金属片式排空阀,反应灵敏,对应高温高压环境,耐久性能强,使用寿命超长.

排出口阀瓣机构采用SCCV专利设计,阀瓣可自由活动防止单面磨损.

主阀瓣采用实心钢珠,经久耐磨的同时确保与排出阀座的密封性.

内置过滤网有效防止杂质侵入.

排出机构不在阀体最底部,可以使少量冷凝水留存于阀体内,即使是金属密封在有少量冷凝水存在的情况下,做到汽水密封杜绝蒸汽泄漏.
