进口气动V型球阀使用说明书-德国莱克LIK品牌
发布时间:2022-8-19

进口气动V型球阀阀芯设计成带有特殊形状的V型缺口,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。气动V型调节球阀适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。


产品应用行业


产品适用于造纸、化工、石油、生化、化纤、制药、环保等工业领域的自控系统。特别适用于浆料、纤维.粉尘、颗粒等流体的控制

进口气动V型球阀工作原理


气动V型调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门可实现连续调节,并具流阻小,调节范围广,是一种用途广泛高质量的调节阀


进口气动V型球阀执行器参数


执行器型号

GTATARAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构

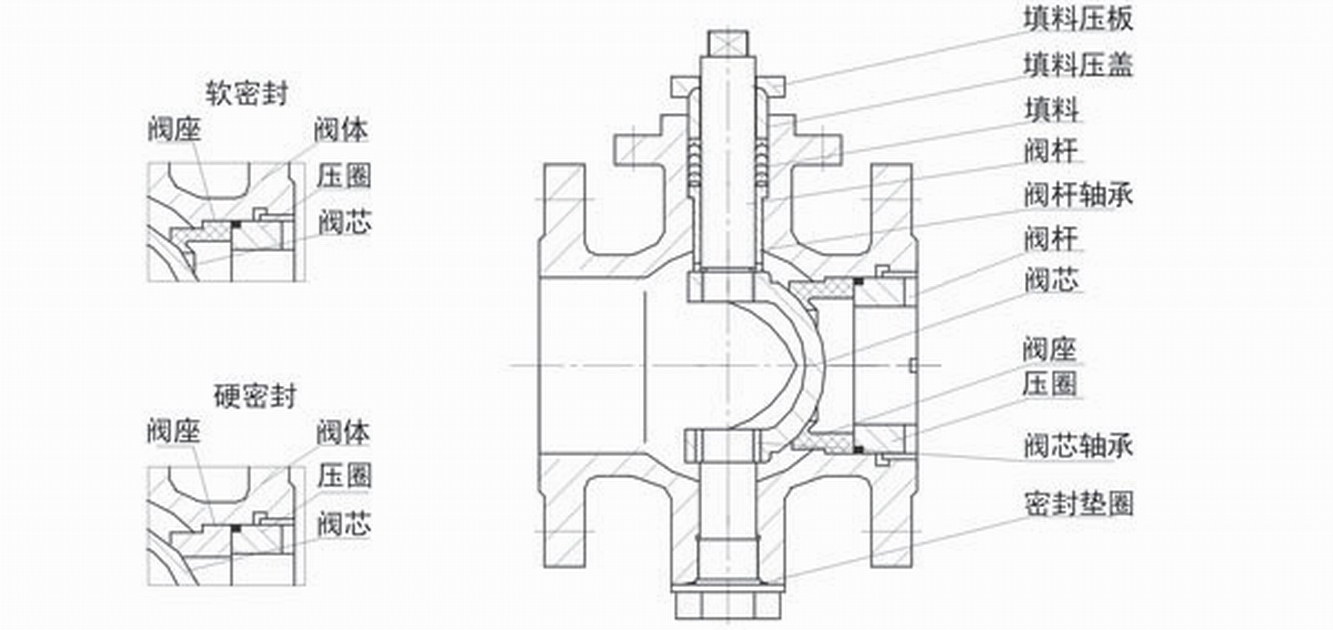

主要零件材料




零件名称

材料

零件名称

材料

阀体

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG230-450

阀座(密封环)

聚四氟乙烯(增强)

1Cr18Ni9

0Cr18Ni12Mo2Ti

阀杆

2Cr13

0Cr17Ni4Cu4Nb

压圈

0Cr17Ni12Mo2

1Cr18Ni9Ti

阀芯

ZG1Cr18Ni9Ti)(镀铬)

ZG0Cr18Ni12Mo2Ti)(镀铬)

填料

聚四氟乙烯

柔性石墨

阀杆轴承

0Cr17Ni12Mo2

垫环

氟橡胶O形圈/金属密封环
