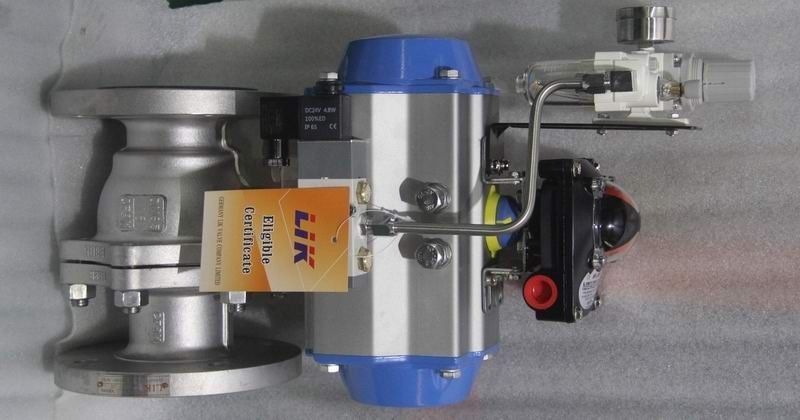

进口气动球阀的安装使用说明书-德国莱克LIK品牌

发布时间：2022-8-25

进口气动球阀是工业自动化控制系统里最常用的终端控制元件，气动球阀调节流动的介质，以补偿负载流动并使得被控制的过程尽可能地靠近系统设计所需要的设定点。

1、范围：本说明书适用于法兰连接端的电动（或气动）球阀。

2、组成：由电动（或气动）执行机构与球阀阀体部分组成，其连接靠支架和连接轴。

3、气动球阀使用限制

1、温度和压力限制

2、铭牌显示有球阀在大和小操作温度下所允许的大操作压力。

3、使用PTFE或RTFE材质的阀座和密封件，操作温度应在150度到200度之间。其他类型的阀座和密封件的操作温度，应受到检核。

4、低温阀的公称压力等级 (PN)，可表明阀在正常温度状态下的大工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的大工作压力为40 Bar(4.0MPa)）。

5、电动或气动执行机构的注意事项参见其相应的说明书。

进口气动球阀安装

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2、安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

3、准备与管道连接前，须冲洗和清理干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。.

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来避免管线的偏离。

7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

进口气动球阀操作和使用

1、操作前须确认管路和阀已被冲洗过。

2、阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈(90°）时，阀关断。反向旋转1/4圈(90°)时，阀开启。

3、当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
