气动拨叉式执行器的特点-德国莱克LIK品牌
发布时间:2022-11-27
内拨叉式执行器作为常用的一种气动执行器种类。今天我们把它与齿轮齿条式执行器对比。
从工作原理看,齿轮齿条式气缸,它是通过活塞上的齿条带动旋转轴承的齿轮转动,从而推动活塞做直线运动。齿条间为滑动摩擦。

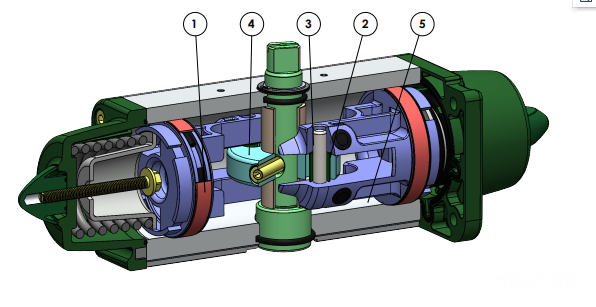

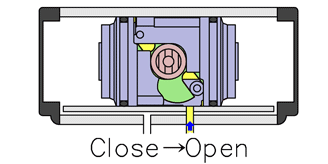

内拨叉式气缸是通过拨叉将活塞的直线转换为圆盘的旋转运动。圆盘带动输出轴转动,从而实现阀门的控制,它的轴套与套筒之间是滚动摩擦。

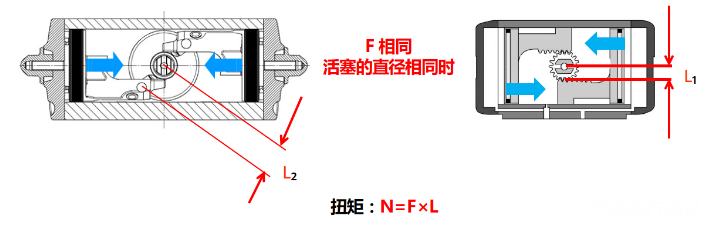

从输出扭距看,在相同缸径相同气压下,两者力是一样的,但是内拨叉气缸圆盘旋转所提供的力臂更大,因此内拨叉式气缸具有更大的输出扭矩。

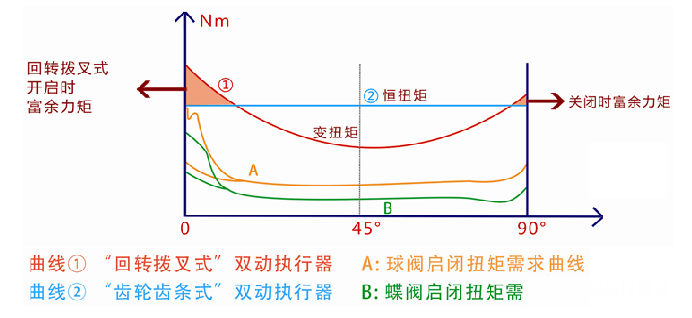

从气缸的输出扭距曲线看,同样是双作用气缸,齿轮齿条式气缸扭矩是一条直线。内拨叉式气缸则是一条曲线,具有更加平衡的扭矩曲线。
综上所述,内拨叉式气缸具有体积小,加工简单,输出曲线更符合阀门的曲线特点
齿轮齿条式气缸具有动作平稳可靠,加工精度要求高的特点
