旋转液压缓闭旋启式止回阀结构和原理-德国莱克LIK品牌

发布时间：2022-12-26

介绍了缓闭旋启式止回阀和旋转液压缸的结构特点和工作原理，分析了旋转液压缓闭式止回阀在管路系统工作中的实际运用及过程。
１　概述
旋转液压缓闭旋启式止回阀是一种逆止阀，其主要作用是防止管路中的介质倒流，依靠介质流动特性作用而达到自行开启和闭合的目的。通过阀门本体材质所选用的不同，其可以适应不同工况、多种介质（水、蒸汽、油品等）下的正常使用。尤其是在水系统中，安装于水泵的出口位置，可以有效的防止介质倒流、水锤及水击现象的产生，安全的维护了水泵的正常运行，延长了其使用寿命。
２结构

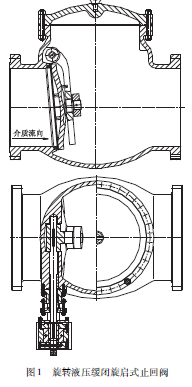

旋转液压缓闭旋启式止回阀主体结构（图１）由两大部分组成，一部分为普通的旋启式止回阀结构，其主要由阀体、阀瓣、阀座、摇杆和轴杆等零部件组成。阀门的球形阀瓣通过摇杆和轴杆的连接作用，使阀瓣的密封面与阀座的密封面实现无缝密封贴合。在管路介质流通过程中，通过介质流动力的作用使阀瓣克服自身重力而围绕轴杆做部分圆周运动，从而达到阀门的有效开启。当管路介质逆向回流时，在介质流动力和阀瓣自身重力的双重作用下，阀瓣密封面回到与阀座密封面的贴合位置状态，从而阀门实现闭合，阻止介质逆流。另一部分为旋转液压缸结构（图２），其主要由缸体、端盖、底盖、动叶片、节流螺杆等零部件组成。旋转液压缸通过支架固定于阀门阀体上，其动叶片与阀门轴杆相连，阀门阀瓣的启闭过程通过轴杆作用于旋转液压缸，同时旋转液压缸的液压力通过轴杆反作用于阀瓣，从而达到控制阀门的启闭快慢，实现缓闭的效果。
３原理
（１）当旋转液压缓闭旋启式止回阀开启时，由轴杆带动旋转液压缸动叶片旋转。动叶片前进方向油缸的空间被压缩，从而挤压空间中的液压油通过动叶片上面的单向阀、快油路和设置在端盖上面的慢油路进入叶片后面的空间。由于叶片前后的空间容积相等，所以旋转液压缸中总的油量不发生改变。

（２）当旋转液压缓闭旋启式止回阀关闭时，动叶片上的单向阀处于反向关闭状态。动叶片前腔中的液压油只能通过快、慢两个油路进入动叶片的后腔。阀瓣处于快关位置状态时，快、慢两个油路同时开通回油，所以阀瓣此时闭合速度较快。但当阀瓣关闭至开度为２０°左右位置时，快关油路被闭合，此时只有慢关油路回油，因此阀瓣关闭速度变慢。因为动叶片将旋转液压缸缸体分成４个油腔，每次开关动作时，动叶片前面两个油腔向动叶片后面两个油腔回油，所以当调节关阀速度时，需要同时调节两个对称油路上的节流螺杆，才能起到良好的调节效果（图３）。

４　特点
旋转液压缓闭旋启式止回阀在管路输送系统中运行平稳，耐磨损、耐冲蚀、密封性能可靠、缓闭性能优良。
（１）阀门启闭自动灵活，无卡塞现象，同时从外部标识可以明确的显示阀门的开度状态。
（２）阀门在启闭过程中无明显撞击，快、慢关调节有效的保障了阀门的正常运行。
（３）阀瓣较轻、开启角度大、减少流阻、降低能耗。
（４）旋转液压缸体积小、质量轻、结构合理、性能可靠、运行灵活，对阀门启闭起到了良好的缓冲效果。
５　结语
旋转液压缓闭旋启式止回阀在供水管路系统中靠介质压力的推动实现阀瓣的开启。在特殊情况管路介质发生逆向流动时，靠阀瓣自重和倒流压力推动阀瓣关闭。先快速关闭，达到８０％行程，然后利用旋转液压缸的作用，缓慢的关闭剩余的２０％行程。在实际运用中，旋转液压缓闭旋启式止回阀具有优良的停泵水锤防护效果，有效的保护了水泵的运行安全。
