节流阀流通特性分析-德国莱克LIK品牌
发布时间:2022-12-29
1 概述 节流阀是通过调节节流面积,将进口压力或流量减至需要的出口压力或流量,并依靠介质本身的能量使出口参数稳定在规定状态的装置。从流体力学分析,节流阀是通过改变节流面积,使流速及流体的动能变化,造成不同的压力损失,从而达到改变内部流体特性的目的。阀门实际设计过程中,其结构根据工况条件变化。传统设计时,依靠经验公式验证阀门流量和压差等参数,误差较大。若在设计初期对节流阀流量和压差用数值模拟的方法进行分析,会在降低生产成本,缩短研究周期的条件下使所设计的产品结构得到更全面验证。

2 流量特性数值分析原理流体计算基于欧拉坐标系。在欧拉坐标系中,计算空间与网格节点保持固定,因此在利用CFD计算流体问题时,要考虑区域中部件的变形或运动,需要通过动网格的手段解决。在运动方式描述中由于速度是可以求解的量,因此在定义部件运动时常用速度进行表达。根据伯努利方程,流体在等高流动时,流速大,压力就小。


式中 P———流体某点压强,Paρ———流体密度,kg/m3
g———重力加速度,m/s2h———某点高度,mv———流体某点流速,m/s由于伯努利方程是由机械能量守恒推导的,所以适用于粘度可以忽略不可压缩的理想流体。
3 流阻系数数值模拟路线
31 模型前处理

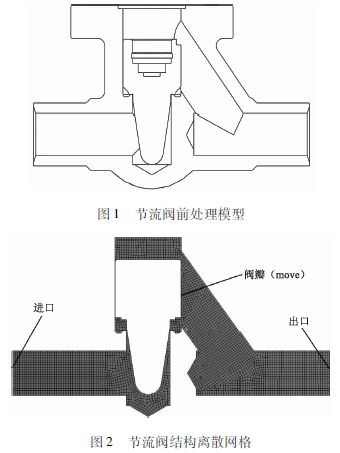

节流阀设计温度100℃,设计压力10MPa,公称通径DN32,材料为F321,阀瓣的开启速度为1425mm/s。数值模拟采用Fluent流体分析软件,以实际工况为准,根据流体分布的理论进行前处理。为解算方便,去除对计算结果影响较小的零件(图1)。
32 条件设定
考虑各物体几何形状和变形梯度的准确描述,采用二维全四边形进行网格划分,控制单元最大尺寸为1mm,划分后网格倾斜度为095(图2)。设定湍流模型的介质为水,进口流速为1m/s,出口压力为100kPa,命名阀瓣为move并写入一个profile文件,用于限制阀瓣开启速度。
     ((movetransient100)(time012345678910)(v_y0 -1425 -1425 -1425 -1425 -1425 -1425 -1425 -1425 -1425 -1425))
程序定义从0~10s的时间点,每个时间点有相应关闭速度。因阀瓣是匀速关闭,所以每个时间点的速度都为1425mm/s。经过网格重构,当部件产生运动后,程序检测部件运动对于初始网格的影响,并对运动后的网格进行重新划分,以确保网格质量能够满足要求。动网格的初始运行显示,阀瓣关闭过程中,网格运行正常,无负网格的出现,可进行下一步计算。设置其他表面为壁面,初始化后进行解算

4 计算分析

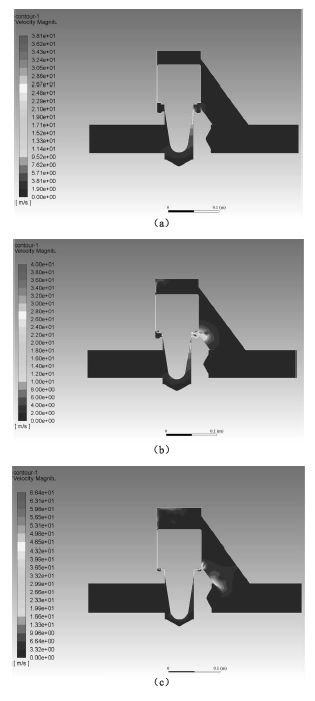

经解算得出不同时间节点下的流体速度分布,在时间为0s、5s和99s时(图3),流体进出口存在一定压力损失,管径和管向突变处压力变化较明显,阀座周围出现回流,形成漩涡,造成该区域流速较低,介质压力和流速不稳定,此处是介质受到阻碍最严重的区域。由于水的粘度作用边界层流体的流速很低,在阀座出口至阀门出口端区域没有流体滞留,介质流动很通畅,压力逐渐降低,流速也趋于平稳。

(a)0s (b)5s (c)99s

图3 流体速度分布
5 结语
 阀门内部流场特性不便于观察,利用fluent动网格技术模拟流场形状由于边界运动而随时间改变的状态,可基本掌握节流阀在开启或关闭随时间变化过程中流量特性,为阀门新产品缩短研制周期,降低生产成本,优化结构,提供了理论支撑。
