进口蝶阀的正确使用说明-德国莱克LIK品牌

发布时间：2023-5-26

进口蝶阀由于体积小、重量轻及安装方便等优点而备受青睐，尤其是在现油田燃煤锅炉房中由于管径较大，为减小占地面积、节约投资，蝶阀的使用更为普遍。

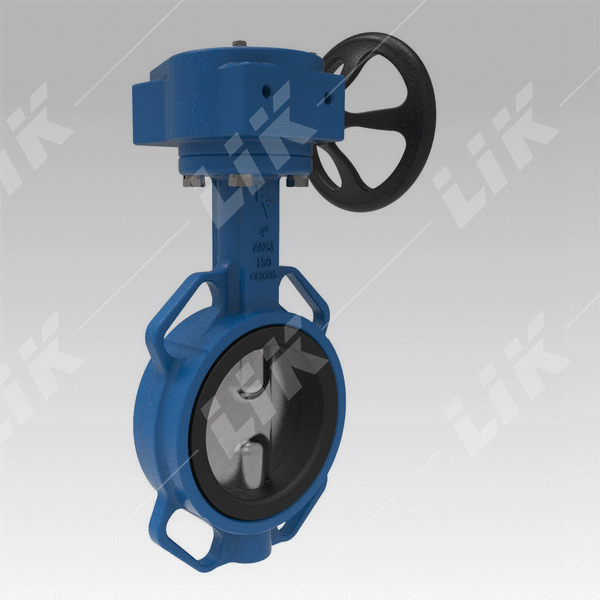

进口蝶阀俗称翻板，其结构见图一所示，由手轮、阀体、阀杆及圆盘式阀瓣组成，阀瓣通过固定螺母固定在阀杆上，工作原理是：转动手轮，手轮带动阀杆旋转，从而带动阀瓣在阀腔内旋转，达到开启或关闭的目的。

2007年，河口社区集中供热锅炉房试运行中，在维修循环水泵机械密封时（一台维修另一台正常运转），把泵的进、出口蝶阀关闭并将泵腔内的水放净（当时管线内的压力为0.42MPa），机械密封修理完成后进口蝶阀却无法打开，即使用两把1.2m的管钳也不能打开。

当时有人认为安装的蝶阀出现了问题，要求对阀门拆除进行检修，阀门的拆除需要停炉并将管线内的水放净，一级网为φ720×8管线内的水约5000m3，直接经济损失3万元。

根据进口蝶阀的工作原理笔者认为：管线内的前后压差太大为0.42MPa且管线的直径较大为DN350，阀瓣旋转时产生的堵转力矩M堵转大，因此阀门无法正常打开，这实际上与蝶阀阀瓣旋转时的受力情况有关，蝶阀阀瓣的受力见图二所示。

当阀瓣有顺时针旋转的倾向时（图二中左图），由于阀瓣前后有压差ΔP=P1－P2而产生阻止其旋转的逆时针堵转力矩M堵转（图二中右图），M堵转=ΔP×S×L（S—阀瓣的面积），因此在S、D一定的情况下，ΔP越大M堵转越大，而手轮产生的旋转力矩M旋转非常小，所以阀瓣前后有压差ΔP存在时，蝶阀就无法开启。使用钢法兰闸阀的管路，止回阀都在闸阀的前面（相对于介质流向）；而使用蝶阀的管路，止回阀都在蝶阀的后面，也是这种原因。

根据现场实际情况，将泵出口汇管（或进口汇管）压力表及泵出口压力表拆下，安装临时连通管线自工作中的主管线上引水至泵腔，使泵腔的前后压力平衡，压力达到平衡后不用任何工具一个人用手转动手轮轻松地就将蝶阀打开了，由于泵进、出口的压力表管线为φ22×3且截止阀有方向性水流速度非常慢，压力平衡进行了13个小时。热水循环泵安装见图三所示。

由此可见，上述方法是不得已而为之，彻底解决蝶阀正常开启的方法是在蝶阀的侧面加一套DN50的钢法兰闸阀，闸阀的工作原理是当逆时针方向转动手轮时，与手轮固定在一起的丝杠随之转动而上升，

从而带动阀杆和与之相连的闸板上升，阀体通道被打开，与阀瓣两侧的压差关系不大且闸阀较小容易开启，开启蝶阀前先打开DN50的钢法兰闸阀消除蝶阀前后压差后再开启蝶阀，此DN50钢法兰闸阀也可称压力平衡阀。压力平衡阀安装见图四所示。
