进口气动对夹式蝶阀是管线优先选用的常规蝶阀，通常分为进口气动对夹软密封蝶阀和进口气动硬密封对夹蝶阀，进口气动对夹蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动对夹蝶阀既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，

进口气动对夹蝶阀主要特点

（1）小巧轻便，容易拆装及维修，并可在任意位置安装。

（2）结构简单、紧凑，操作扭矩小，90°回转开启迅速。

（3）流量特性趋直线，调节性能好。

（4）蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

（5）蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

（1）密封件可更换，且密封可靠达到双向密封。

（7）蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。

进口气动对夹蝶阀工作原理

当气动执行机构接收到控制信号后，气缸内的活塞会产生运动，通过阀杆将阀板推向阀体内。

当阀板与阀座接触时，阀门处于关闭状态。

当气动执行机构接收到反向的控制信号后，活塞会产生相反的运动，将阀板拉离阀座，阀门处于开启状态。

通过控制气动执行机构的运动，可以实现阀门的开关控制。

进口气动对夹蝶阀的技术参数

1. 适用介质：水、气体、石油等非腐蚀性或弱腐蚀性介质。

2. 压力等级：PN10～PN16，ANSI 150LB～300LB。

3. 控制类型：气动控制。

4. 流量特性：快开/关。

5. 控制精度：±3%～5%。

6. 阀座材料：聚四氟乙烯(PTFE)等材料。

7. 防腐蚀处理：可以根据需要进行内壁和外壁的防腐涂层或者防腐处理。

进口气动对夹蝶阀应用领域

1. 石油化工、化工、制药等行业：进口气动对夹蝶阀适用于石油化工、化工和制药等行业对各种腐蚀性、高温、高压、高粘度介质的管路中的调节、截止，如石油、天然气、乙烯、酸、碱、酸性性物质、化学药品、水处理剂、食品、医药等。

2. 食品、饮料和制罐行业：进口气动对夹蝶阀适用于食品、饮料加工行业和制罐行业中的压力和流量控制，如饮料、啤酒、乳品、果汁等流体产品的输送，以及罐装食品生产线中的流体循环控制。

3. 环保工程行业：进口气动对夹蝶阀适用于环保工程行业中各种污水处理、废水处理、空气处理等工程中的流量控制。

4. 钢铁、冶金等行业：进口气动对夹蝶阀适用于钢铁、冶金等行业中对高温、高粘度、高腐蚀性的液体介质的调节和控制，如钢铁、铁路等设备中的流体控制。

5. 矿山、制砂、建筑等行业：进口气动对夹蝶阀适用于矿山、制砂、建筑等行业中输送矿石和石料等颗粒杂质的流体介质的调节和控制。

进口气动对夹式蝶阀安装说明

1、安装之前的检查工作，保证气动对夹式蝶阀的各部件没有缺失，型号没有错误，阀体内部没有杂质，电磁阀和消音器内没有阻塞；

2、安装时，阀门的蝶板以及气缸都要处于关闭的位置。

3、安装完毕，要对阀门进行调试。正常情况下，气动对夹式蝶阀供气压力为0.4~0.6MPa，调试时需人工手动操作电磁阀，观察气动对夹式蝶阀的启闭情况。

4、安装前保持阀门的干燥，存放于阴凉干燥处，不得露天存放；

5、上面说了安装前要对阀门阀体内部进行清扫保持干净，对于安装的管道同样要确保内部没有焊渣等杂质异物。

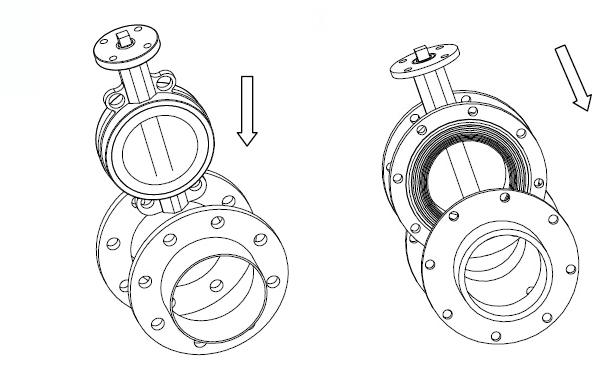

6、气动对夹式蝶阀采用对夹连接，在管道安装时建议使用对夹蝶阀专用法兰，不能用平焊法兰。

7、先将法兰焊接在管道上在进行阀门的安装，这个顺序一定不能乱，先安装阀门再焊接法兰的话，会烫伤阀体内的橡胶部件，影响密封性和使用寿命。

以上就是气动对夹式蝶阀的安装说明，阀门安装完毕投入工作之后，还需要定期对阀门进行保养和维护
