进口气动软密封蝶阀是一种防腐蚀性和密封性较好的中线型蝶阀，一般分为法兰或对夹式连接，可用于含有腐蚀性介质及泄露量要求较高的常温常压场合。气动软密封蝶阀采用密封结构，密封材料有橡胶、聚四氟乙烯等，泄露量可达到零泄露。由于结构特征的限制，气动软密封蝶阀不适用于高温、高压及抗磨损等行业，只适合在常温环境和低压、中压等场所做开关切断和调节流量使用。

进口气动软密封对夹蝶阀工作原理

进口气动软密封对夹蝶阀，蝶阀配上气动执行器。气动执行器的执行速度相对较快，并且不需要工人亲力亲为，在很大程度上节约了人力资源以及时间。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束

进口气动软密封蝶阀的性能特点

1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90°，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；

2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90°任意角度），具有较好的调节控制流量等参数。

3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。

4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

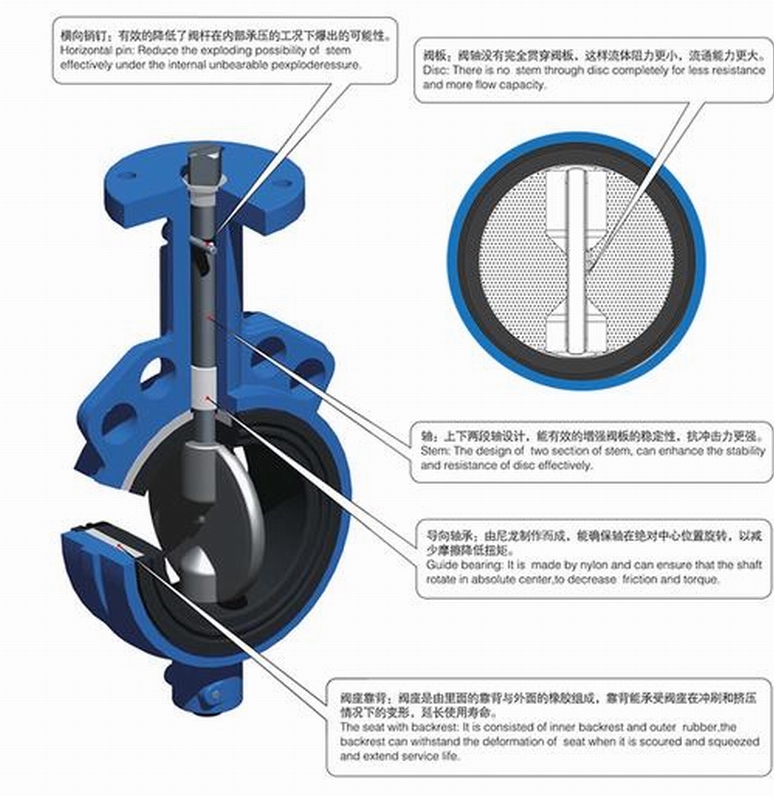

LIKLPB14-系列高性能蝶阀，阀体厚实，耐强更高;周座带露背，不易变形，耐冲别，寿命更长;适用介质为水、油等多种浓体介质。

LPB14high-performanco butterlly vave,thick body,high strenghbackrest supportuneasy doformation,erosion resitance.longer Me.Applcablo for water.oi and various liquid.

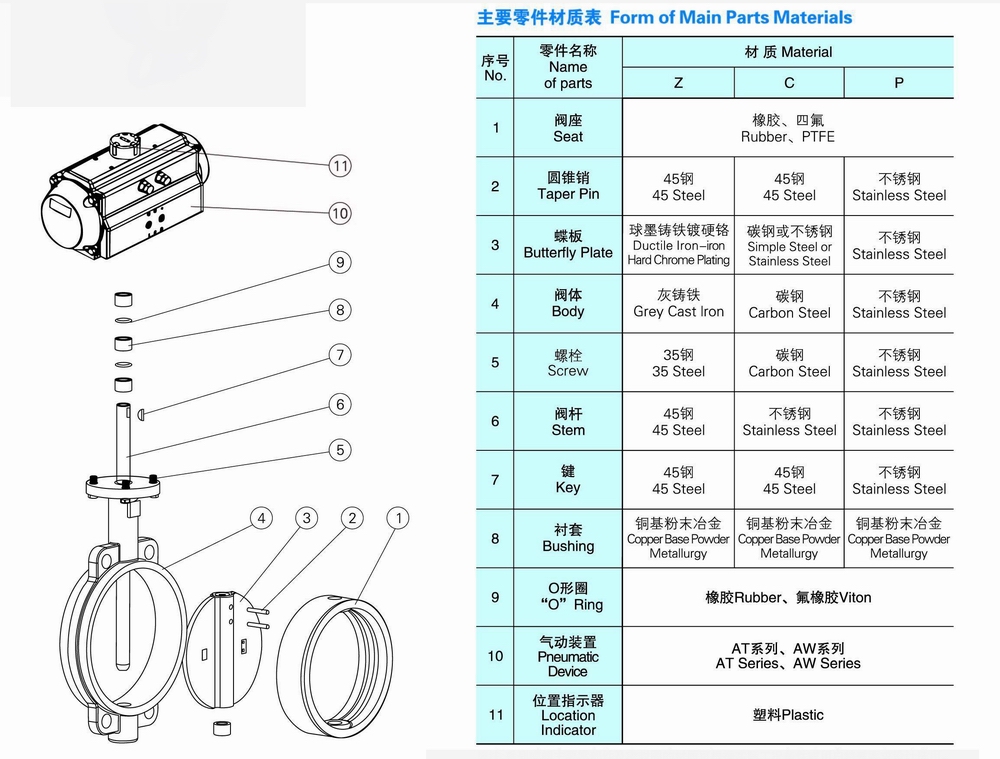

设计特性 Design Feature

进口气动软密封蝶阀 密封材料和适用温度

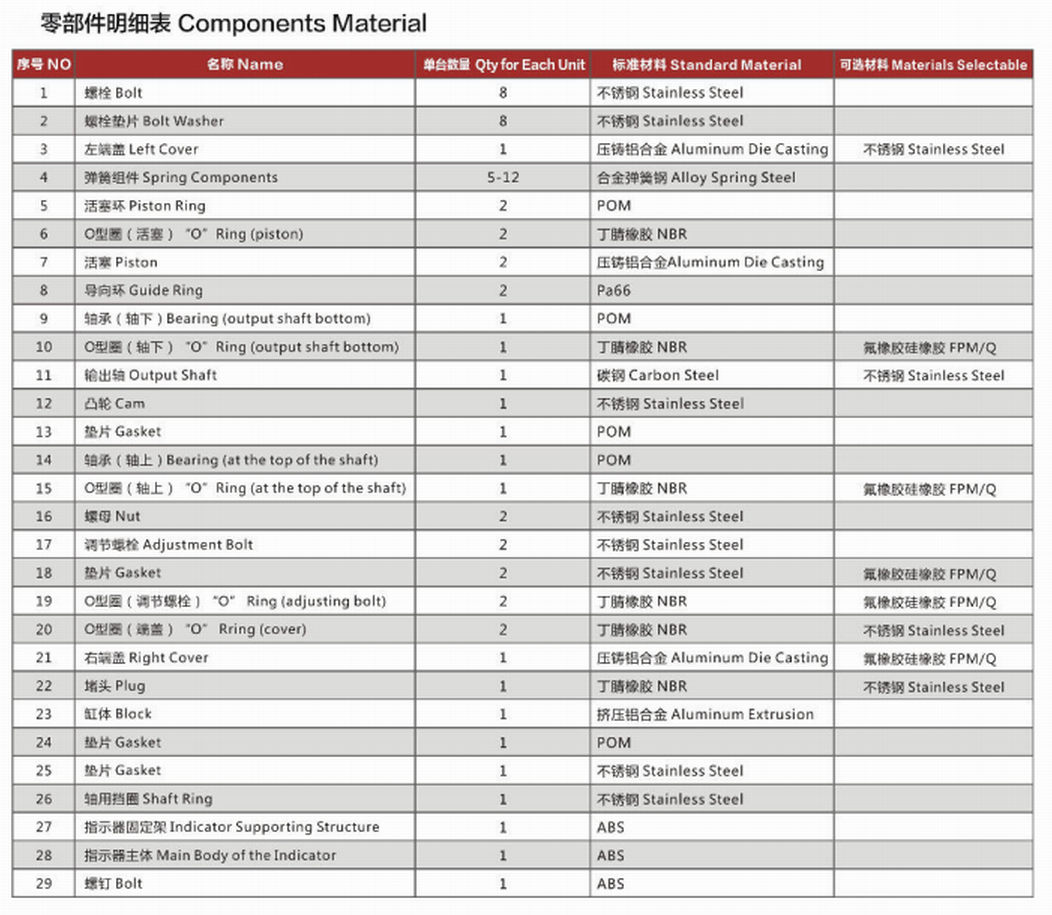

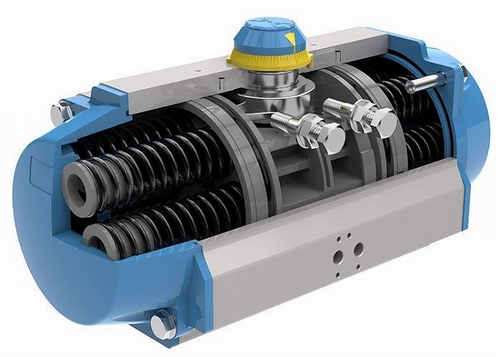

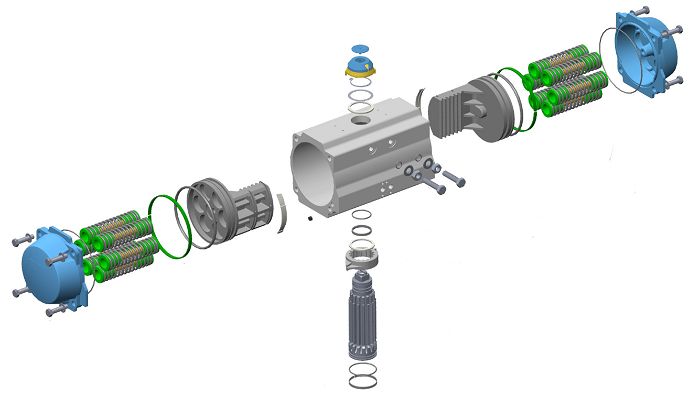

性能特点PerformanceFeature

1.指示器 Indicator

指示器符合VID/VIE3845 NAMUR标准，便于安装限位开关、定位器等附件。

The indicator conforms to the VID/VIE3845 NAMURstandard,which is convenient for installing limit switch,positioner and other accessories.

2.输出轴 Output Shaft

镀镍合金钢一体式锻压输出轴的设计符合NAMUR、ISO5211DIN3337标准，特殊标准可根据客户要求去定制。

The design of the one-body forging and pressing output shaft of nickel-plated alloy steel is in accordance with NAMURISO5211 and DIN3337 standard. Special standards can be customized according to the customer.

3.缸体 Cylinder Block

由优质铝合金挤压成形，表面进行硬质阳极氧化处理、特氟龙涂层。

It is made of high quality aluminum alloy extrusionthe surface is coated with hard anodic oxidation and teflon coating.

4.端盖 End Cover

招合金压铸，表面阳极硬化处理、金属聚酯涂层。

Aluminum alloy die casting, surface with anodic hardening treatment and metal polyester coating.

5.活塞 Piston

采用铸铝硬质氧化处理

Cast aluminum with hard oxidation.

6.调节螺栓 Adjustment Bolt

两个独立行程调节螺栓可以方便精确的在±5以内调整阀门的开合角度。

Two independent adjustment bolts realizes accurate adjustment within±5*of the angle of the valve opening and closing.

7.弹簧 Spring

采用优质弹赞钢，预压装配。能方便的拆卸或改变弹赞数量满足不同的力炬输出范围。

Use high quality spring steel,prepress assembly.Can easily remove or change the number of springs to meet different torque output ranges

8.活塞环 Piston Ring

采用低摩擦、长寿命复合材料，维修更换方便。

Use low friction and long life composite material,convenient repair and replace.

9.密封 Seal

常温下使用丁腈橡胶，高温和低温工况下，根据客户要求使用特殊的密封。

Use nitrile rubber under normal temperature,special seal is availableaccording to the customer’s requirement for high temperature and low temperature.10.气源接口 Air Connection

符合NAMUR标准，可直接安装NAMUR标准电磁阀。

It complies with NAMUR standard and can be directly mounted with NAMUR standard solenoid vaive.11.所有紧固件均采用不锈钢材料

All fasteners are made of stainless steel.

进口气动蝶阀安装要求

1、在对气动蝶阀进行安装前，要对它的各个部件进行相应的检查，要确保型号没有错误，以及蝶阀里面没有东西堵塞。然后将阀门和汽缸都调整到关闭的状态下。

2、将汽缸撞到阀门上去，检查螺丝，确保没有偏差，如果有一些偏差，就把汽缸转动一下没有偏差后，经螺丝拧紧。

3、在安装结束之后，要对气动蝶阀进行调试，在调试的时候一定要手动控制电磁阀的开启和关闭，并且对应的观察气动蝶阀的开启和关闭状况。需要注意的是，在调节可调消音器的阀门的时候，注意不可以将它的启闭速度调的太小，不然的话可能会出现阀门不动的情况。

4、在安装蝶阀之前，要对管道进行检查，确保管道内没有杂质。安装的时候建议使用蝶阀配备的专用的法兰，一定不能使用平焊法兰。

5、对法兰的焊接要确保准确无误，在蝶阀安装完毕之后，不能在对法兰进行焊接，这样是为了避免对橡胶件造成烫伤。

进口气动蝶阀的保养

1、在使用气动蝶阀的过程中要保持气动蝶阀是干净的，并且要定期的对传动螺纹进行润滑。在使用中如果发现故障，要立即停止使用，然后检查故障的来源。

2、在使用气动蝶阀的时候，它的工作状态要么全开，要么全闭，不能用它来做流量的调节，这样做是为了减少对密封造成的伤害。

3、用手轮来开或者关气动蝶阀，不要使用其他工具，避免对蝶阀的阀件造成损坏。

4、如果阀门要长期的存放的话。要对它进行定期的检查，并且要保证它的表面的清洁。并且它的摆放要争气，不可以堆放在一起或者露天存放。
