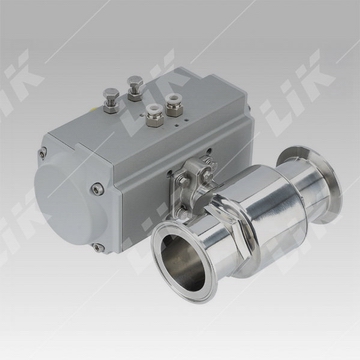

进口气动卫生级球阀是由高精度气动执行器与快装球阀装配组成。也称为气动快装球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。气动卫生级球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。气动卡套球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

进口气动卫生级球阀特点：

1、流体阻力小，全通径的卫生级球阀本没有流阻。

2、球阀的结构简单、体积小、重量轻。

3、紧密可靠，其有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5、维修方便，卫生级球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6、在全开或全闭时，球体和阀座的密封面与介质，介质通过时，不会引起阀门密封面的侵蚀。

7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

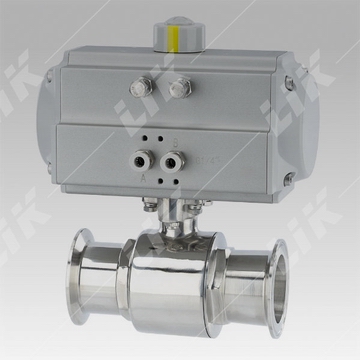

进口气动卫生级球阀的结构

进口气动卫生级球阀主要由阀体、球体、密封圈、阀杆等组成。其中，阀体是球阀的主要支撑部件，球体在阀体内转动，密封圈与球体和阀体形成密封，防止流体泄漏。阀杆与球体连接，通过转动阀杆实现球体的启闭。

进口气动卫生级球阀的工作原理

气动卫生级球阀的工作原理是利用气动执行器推动阀杆转动，从而带动球体旋转，实现流体的开启和关闭。当球体处于开启位置时，流体从进口流向出口；当球体处于关闭位置时，流体停止流动

进口气动卫生级球阀技术参数

公称通径	Φ19～Φ159
公称压力	1.0MPa
结构形式	两片式、三片式
阀座密封	聚四氟乙烯(PTFE)≤150℃
链接方式	卡箍快装式、焊接式、螺纹式
阀体材质	不锈钢304、316、316L
球芯材质	不锈钢304、316、316L
作用形式	单作用（弹簧复位）、双作用(气开气关)
控制方式	切断式（开关控制）、调节型（阀门定位器4-20mA）

进口气动卫生级球阀应用：

进口气动卫生级球阀装配电磁阀，行程开关等相关附件，可用于远程自动控制，也可根据工况需要，装配阀门定位器输入4-20mA信号，对管道介质进行比例式调节。气动卫生级球阀内壁光滑、无死角、无缝、自动排空等特点的通道，还非常适用于就地清洗的需要，广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。

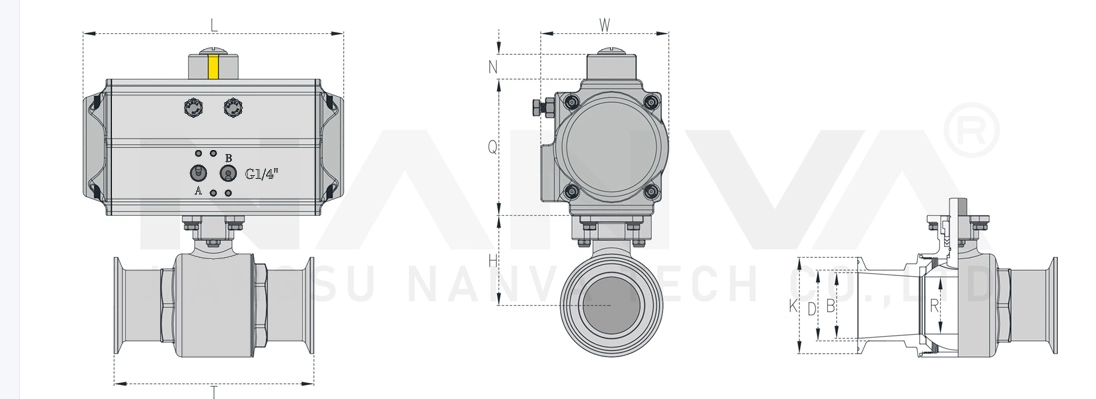

进口气动卫生级球阀外形尺寸

DN	H	T	R	D	S
19	52	100	19	16	50.5
25	52	105	25	22	50.5
32	58	120	32	29	50.5
38	74	136	38	35	50.5
45	76	145	45	42	64
51	80	160	51	48	64
57	86	162	57	53	77
63	92	170	63	58	77
76	124	196	76	72	91
89	148	235	89	85	106
102	160	270	102	97	119

进口气动卫生级球阀的选型要点

口径选择：根据实际需要选择合适的口径，以满足流体流量和压力的要求。

材质选择：根据流体性质和温度等因素选择合适的材质，以保证阀门的使用寿命和安全性。

执行器选择：根据需要选择合适的气动执行器，以满足阀门操作的要求。

密封圈选择：根据流体性质和温度等因素选择合适的密封圈，以保证阀门的密封性能和使用寿命。

附加功能选择：根据需要选择合适的附加功能，如防爆、防火、防静电等安全措施。
