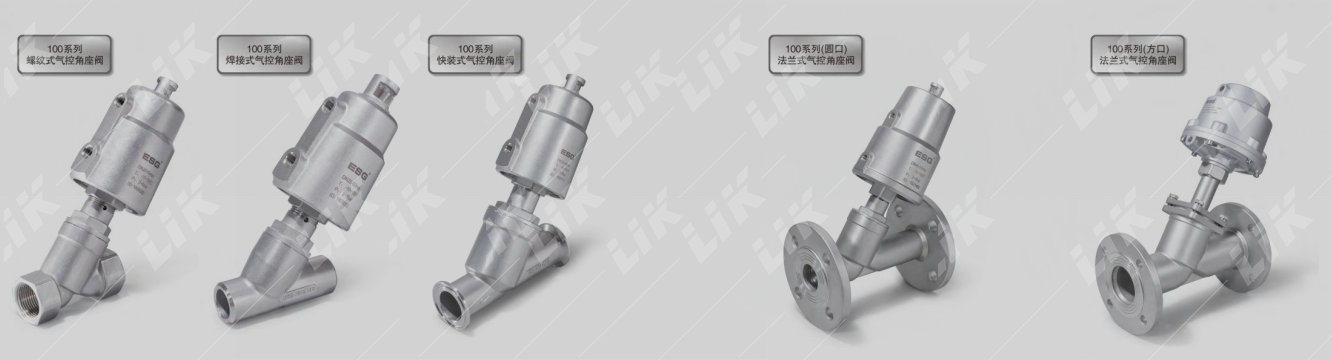

进口气动角座阀的选型
德国莱克LIK品牌-进口气动角座阀的连接方式一般分四种 法兰，牙口，焊接，快装；执行器有塑料头，不锈钢头以及铝合金头；一般适用介质都为水，中性气体或液体，酒精，油品，有机溶剂和水蒸气等；
常规角座阀的耐温在150°或者180°，有些设备这个温度是不够的，就需要选择进口气动角座阀LIK5T3A在耐温方面尤其突出，它的耐温达到220°。
这得益于该产品的特殊制作工艺。LIKA08YT气动角座阀的工作原理在非工作状态时，由于弹簧力作用，阀门长闭（开）当执行器活塞呗压缩空气作用时，阀门打开（闭）。双作用形式靠压缩空气控制阀门开关。
进口气动角座阀塑料头在非工作状态时，由于弹簧力作用，阀门常闭(开)。当执行器活塞被压缩气体作用时，阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。角座阀主要应用于啤酒饮料灌装设备、制药及医疗设备、印染纺织、化工行业、气体工业、高温灭菌、发泡机械、水/污水处理。
进口气动角座阀的特点
1、流量大、流阻小、无水锤。
2、Y型设计，增加30％流量。
3、超长使用寿命。
4、阀杆自动校正，自润滑，免维护。
5、气缸可360°旋转。
进口气动角座阀技术参数
|
口径范围 |
DN10-DN100 |
|
管道压力 |
Max 1.6MPa(232psi) |
|
控制压力 |
0.3-0.8MPa(43.5-116psi) |
|
控制介质 |
中性气体或空气 |
|
阀体材质 |
CF8M、CF8 |
|
气缸材料 |
塑料、不锈钢 |
|
适用介质 |
水、酒精、油、燃料、中性气体或液体、有机溶剂、酸碱溶液 |
|
介质温度 |
-10℃-180℃、25℃-220℃ |
|
环境温度 |
-10℃-80℃ |
|
控制形式 |
单作用常闭、常开，双作用常闭，双作用自由态 |
进口气动角座阀零部件材质
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
CF8/CF8M |
|
2 |
螺母 |
304/316 |
|
3 |
不锈钢垫 |
304/316 |
|
4 |
密封垫 |
PTFE |
|
5 |
阀瓣 |
304/316 |
|
6 |
阀杆 |
304/316 |
|
7 |
接头 |
CF8/CF8M |
|
8 |
填料 |
PTFE |
|
9 |
垫片 |
PTFE |
|
10 |
金属垫 |
304 |
|
11 |
弹簧 |
60Si2Mn |
|
12 |
塑料头气动装置 |
PPS |
进口气动角座阀尺寸表
|
口径 |
L |
D |
A |
H |
E |
|
10 |
65 |
3/8" |
165 |
120 |
64 |
|
15 |
85 |
1/2" |
172 |
137 |
64 |
|
20 |
95 |
3/4" |
178 |
145 |
64 |
|
25 |
105 |
1" |
210 |
165 |
64 |
|
32 |
120 |
1-1/4" |
220 |
180 |
80 |
|
40 |
130 |
1-1/2" |
228 |
190 |
80 |
|
50 |
150 |
2" |
268 |
245 |
100 |
|
65 |
185 |
2-1/2" |
282 |
300 |
100 |
|
80 |
220 |
3" |
368 |
340 |
126 |
