进口波纹管式疏水阀使用说明-德国莱克LIK品牌

发布时间：2022-6-16

进口波纹管式疏水阀的阀芯不锈钢波纹管内充一种汽化温度低于水饱和温度的液体。随蒸汽温度变化控制阀门开关，该阀设有调整螺栓，可根据需要调节使用温度，一般过冷度调整范围低于饱和温度15℃-40℃。背压率大于70%，不怕冻，体积小，任意位置都可安装，能排不凝结气体，使用寿命长

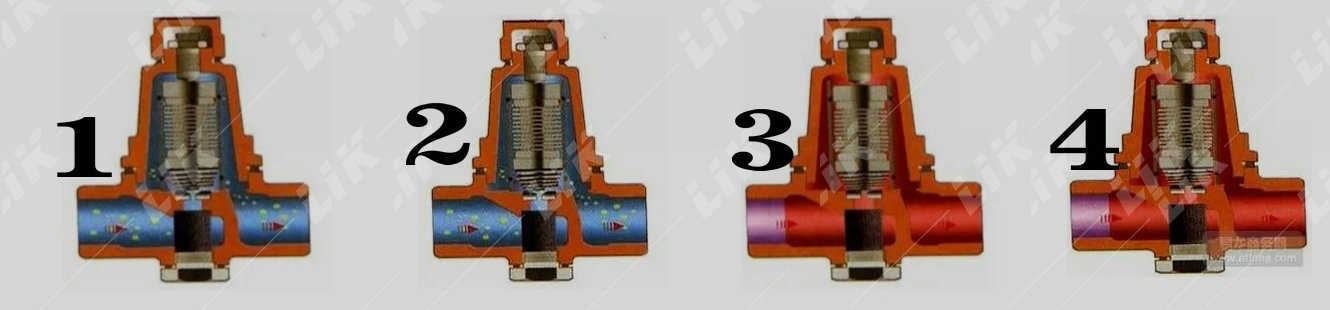

工作原理、流程图：

1、当装置启动时，空气进入疏水阀，阀芯在弹簧的弹力下处于开启位置。

2、紧接着冷凝水进入疏水阀，在低温状态下，波纹管元件内的感温液体处于冷凝状态，阀芯完全开启，迅速排放冷凝水。

3、热凝水进入疏水阀，波纹管内的感温液体随着温度的升高开始蒸发膨胀，内压增加使波纹管元件伸长，带动阀芯向关闭方向移动，温度达到饱和温度之前，阀芯完全关闭阀门。

4、集训在阀内的热凝水慢慢冷却降温后，波纹管元件因为内压减小而收缩，带动阀芯开启阀门，继续排放凝结水，由于阀前始终存有热凝水，形成汽水分离，无蒸汽泄漏。

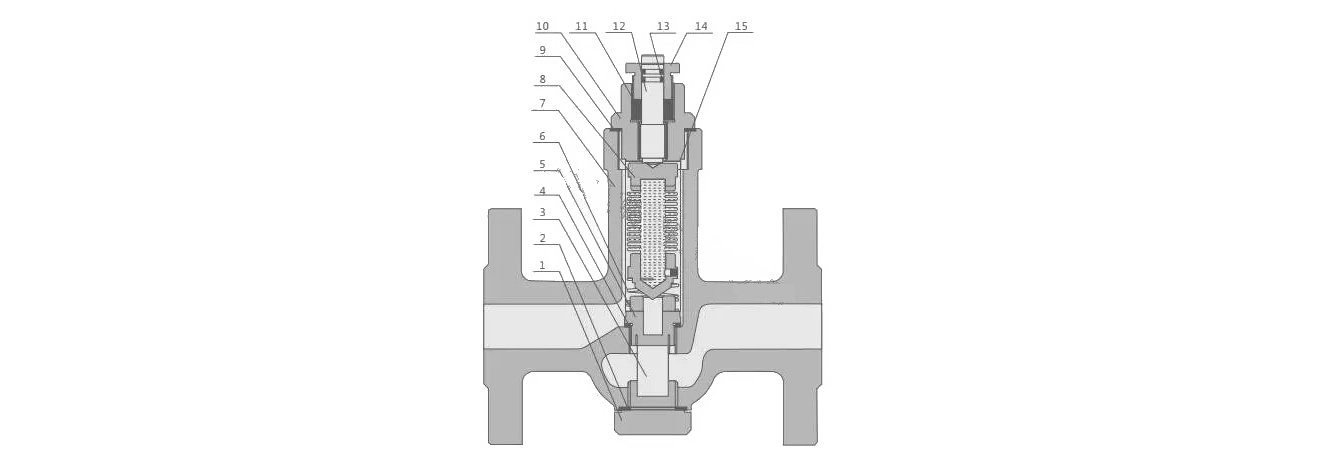

零部件图

不同工况下的选型排序：
