进口圆盘式蒸汽疏水阀指的是利用蒸汽和冷凝水热动力特性的差异，来完成阀门动作的疏水阀的总称。现在市面上存在的热动力式疏水阀包括圆盘式疏水阀、脉冲式疏水阀等，而LIK的热动力式疏水阀仅指圆盘式疏水阀，所以本篇内容主要是简单介绍德国莱克LIK圆盘式疏水阀的基本结构、运行原理，以及LIK圆盘式疏水阀的独特之处。

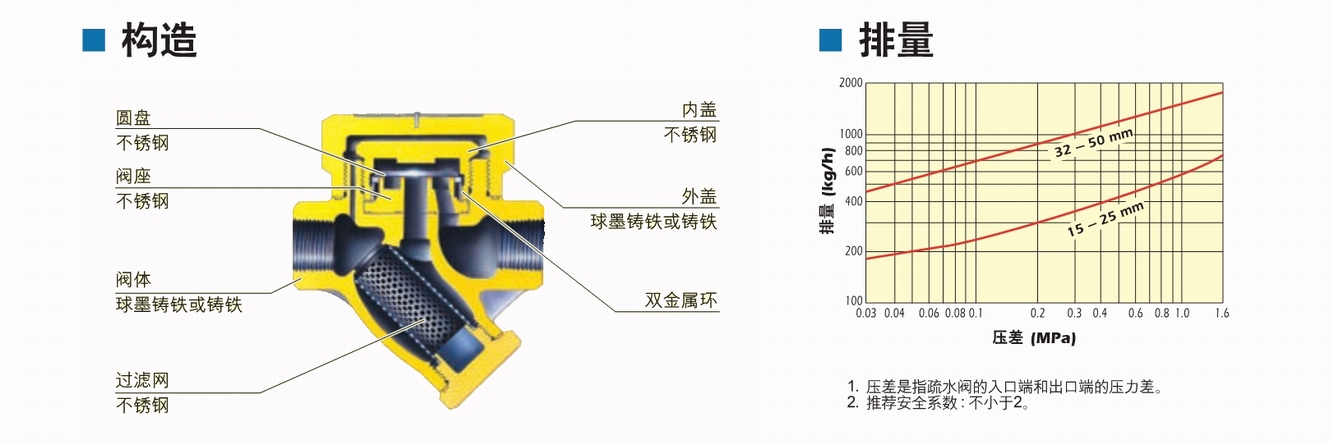

零部件图
|
序号 |
名称 |
材料 |
|
1 |
阀盖 |
铸钢 |
|
2 |
阀片 |
3Cr13 |
|
3 |
阀盖垫圈 |
不锈钢 |
|
4 |
阀体 |
铸钢 |
|
5 |
排污螺塞垫圈 |
不锈钢 |
|
6 |
排污螺塞 |
铸钢 |
|
7 |
过滤网 |
不锈钢 |

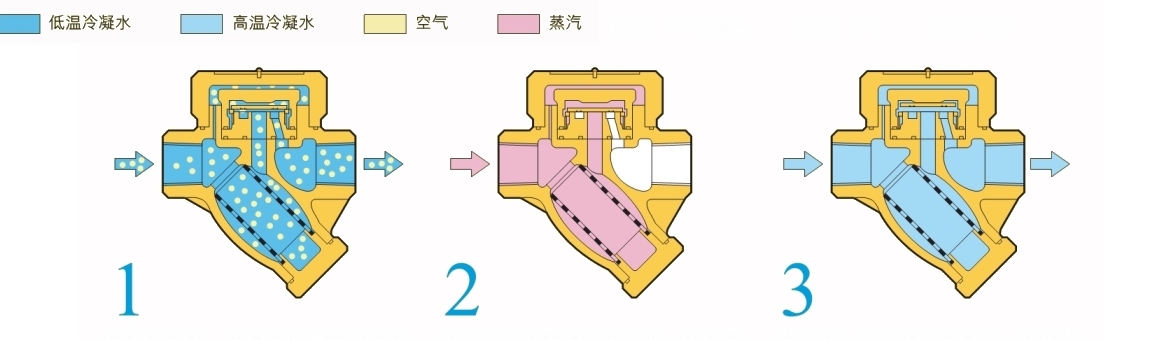

1、系统启动时，双金属排空气环处于收缩状态，托起圆盘，空气和低温冷凝水快速排放。
2、疏水阀内温度逐渐升高时，双金属环膨胀，圆盘回落到阀座上；闪蒸冷凝水/蒸汽的高速流动在圆盘下方形成一个低压区，促使圆盘向阀座方向移动，同时，压力舱内的压力也迫使圆盘紧压在阀座上；蒸汽夹套的设计使压力舱与外界隔离，消除了因热辐射散热导致的空载启阀动作。
3、随着压力舱内的蒸汽冷凝，压力随之降低，在持续进入疏水阀的冷凝水压力作用下，圆盘再次顶起，冷凝水得以排放；随之产生的闪蒸冷凝水/蒸汽使圆盘再次回落，关闭阀门，见步骤(2)。
|
症状 |
原因 |
是否拆阀 |
诊断 |
处理 |
|
不排或滞留凝结水 |
进出口堵塞 |
否 |
杂质堵塞 |
清除 |
|
过滤网堵塞 |
是 |
过滤网堵塞 |
清除 |
|
|
圆盘阀片没开 |
否 |
进口压力是否过高 |
核对铭牌参数 |
|
|
是 |
阀片是否粘在阀座上 |
清除 |
||
|
是 |
是否发生蒸汽锁 |
检查配管 |
||
|
否 |
背压是否过高 |
核对铭牌参数 |
||
|
泄漏蒸汽 |
阀座部位泄漏 |
是 |
阀片是否粘在阀盖上 |
清除 |
|
是 |
阀座与阀芯密封不好 |
进行研磨 |
||
|
是 |
杂质积存在阀座密封面 |
清除 |
||
|
是 |
密封垫泄漏 |
更换垫圈 |
