进口气动球阀限位开关-行程开关使用说明书
发布时间:2022-8-1

限位开关 行程开关 回迅器 阀位显示 气动附件

限位行程开关盒是传送执行器和阀门的位置讯号到现场和遥控操作站。它能直接安装在执行器的上部,符合标准VDI/VDE3845,特点有现场可视位置指示器,快速调整位置凸轮:可调式凸轮通过花键和弹簧安装,只要开关凸轮脱离花键便可旋转调整所需的位置,防掉外壳螺钉和两个电缆进口G1/2"接管口,内部行程开关预先连接接线终端,8个接线端子,并可用于电磁阀的连接。


限位行程开关 技术参数


         APL-210

HMPL-410N

         外壳防护型(II P67

防爆型(Exd II BT4

机械式微动开关

       电压:最高交流250V AC或直流DC

电流:0.6A 125VDC0.3A 250VDC16A 1/2HP 125 250V AC 16(3)A 250V-T105μ


  限位开关就是用以限定机械设备的运动极限位置的电气开关。限位开关有接触式的和非接触式的。接触式的比较直观,机械设备的运动部件上,安装上行程开关,与其相对运动的固定点上安装极限位置的挡块,或者是相反安装位置。当行程开关的机械触头碰上挡块时,切断了(或改变了)控制电路,机械就停止运行或改变运行。由于机械的惯性动这种行程开关有一定的“超行程”以保护开关不受损坏。非接触式的形式很多,常见的有干簧管、光电式、感应式等,这几种形式在电梯中都能够见到。


        限位开关是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路,达到一定的控制目的。通常,这类开关被用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中,限位开关的作用是实现顺序控制、定位控制和位置状态的检测。用于控制机械设备的行程及限位保护。构造:由操作头、触点系统和外壳组成。


              在实际生产中,将限位开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,限位开关的触点动作,实现电路的切换。因此,行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。

    限位开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。

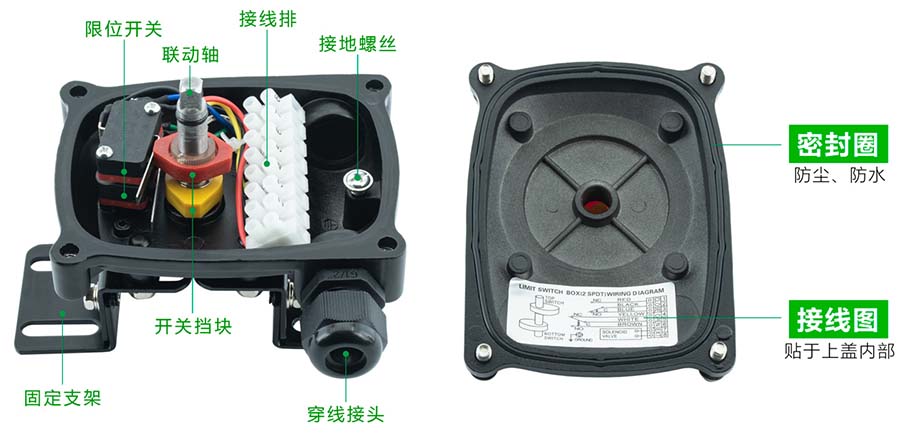

限位开关,行程开关,回迅器,阀门信号反馈装置的配件说明

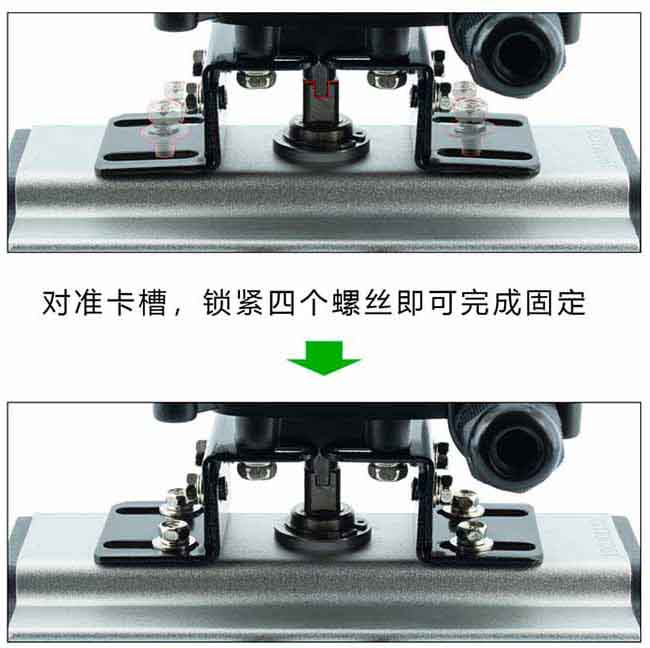

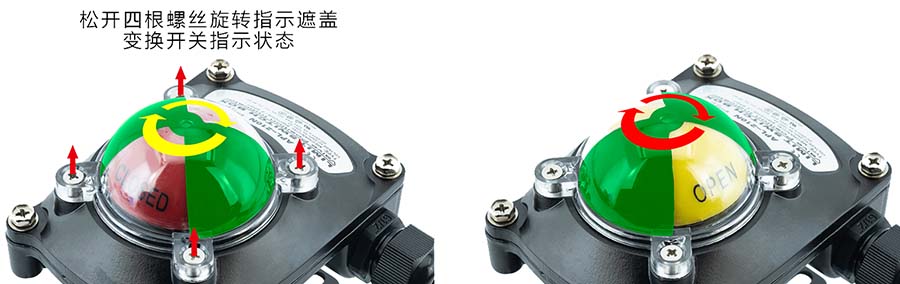

限位开关,行程开关,回迅器,阀门信号反馈装置的组装简单说明

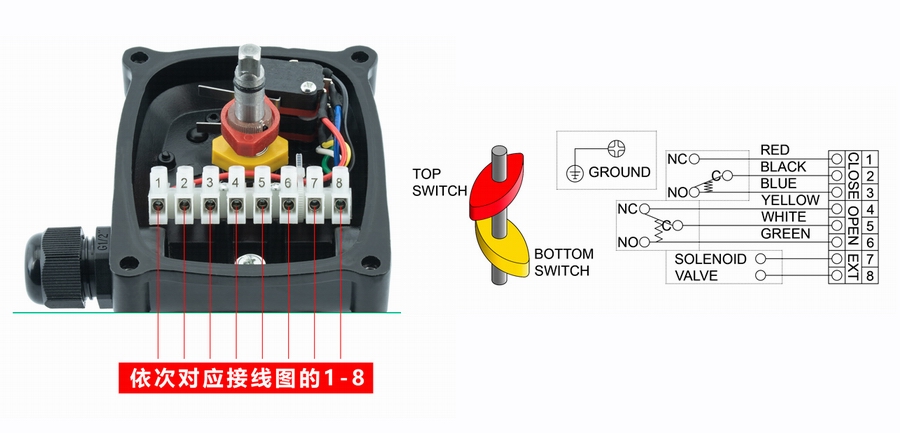

接线图
