气源处理三联件包括空气减压阀、过滤器、油雾器三大件。其中减压阀可对其原进行稳压，使气源处于恒定状态，可减小对气源的清洁，可过滤压缩空气中的水份，避免水份随气体进入装置。油雾器可对机体运动部件进行润滑，可对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。
技术参数
|
型号 |
AC1500 |
AFC1500 |
AC2000 |
AFC2000 |
|
|
工作介质 |
空气 |
||||
|
接口管径 |
1/8" |
1/4" |
|||
|
滤芯范围 |
40U |
||||
|
使用压力范围 |
手动排水：0~9.5Kgf/cm2 压差排水：1.5~9.5Kgf/cm2 |
||||
|
最大可调范围 |
9.5Kgf/cm2 |
||||
|
保证耐压力 |
15Kgf/cm2 |
||||
|
使用温度范围 |
5~60℃ |
||||
|
滤水杯容量 |
15CC |
||||
|
给油杯容量 |
25CC |
||||
|
建议润滑油 |
ISOVG32或同级用油 |
||||
|
重量 |
0.49Kg |
0.32Kg |
0.49Kg |
0.32Kg |
|
|
|
AF1500 |
AFR1500 |
AF2000 |
AFR2000 |
|
|
|
AR1500 |
AFR1500 |
AR2000 |
AFR2000 |
|
|
|
AL1500 |
AL1500 |
AL2000 |
AL2000 |
|
|
|
|||||
安装：
安装时请注意清洗连接管道及接头，避免赃物带人气路。
安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。
过滤器、调压阀（调压过滤器）给油器的固定：旋转固定支架的凸槽与本体上凹槽匹配，再用固定片及螺丝锁紧即可。
单独使用减压阀、调压过滤器时的固定：旋转固定环使之锁紧附带的专用固定片即可。
使用说明：
本过滤器排水有压差排水与手动排水二种方式。手动排水时当水位达到滤芯下方水平之前必须排出。
压力调节时，在转动旋钮前先拉起来再旋转，压下旋转为定位。顺时针旋转为调高出口压力，逆时针旋低出口压力。调节压力时应逐步均匀地调至所需压力值，不应一步调节到位。
给油器的使用方法：给油器使用JIS K2213输油机（ISOVg32或同级用油）。加油量请不要超过杯子八分满。数字0为油量最小，9为油量最大。自9-0位置不能旋转，须顺时针旋转。
注意事项：
部分零件使用PC材质，禁止接近或在有机剂环境中使用。PC杯清洗请用中性清洁剂。
使用压力请勿超过其使用范围。
当出风口风量明显减少时，应及时更换滤芯。

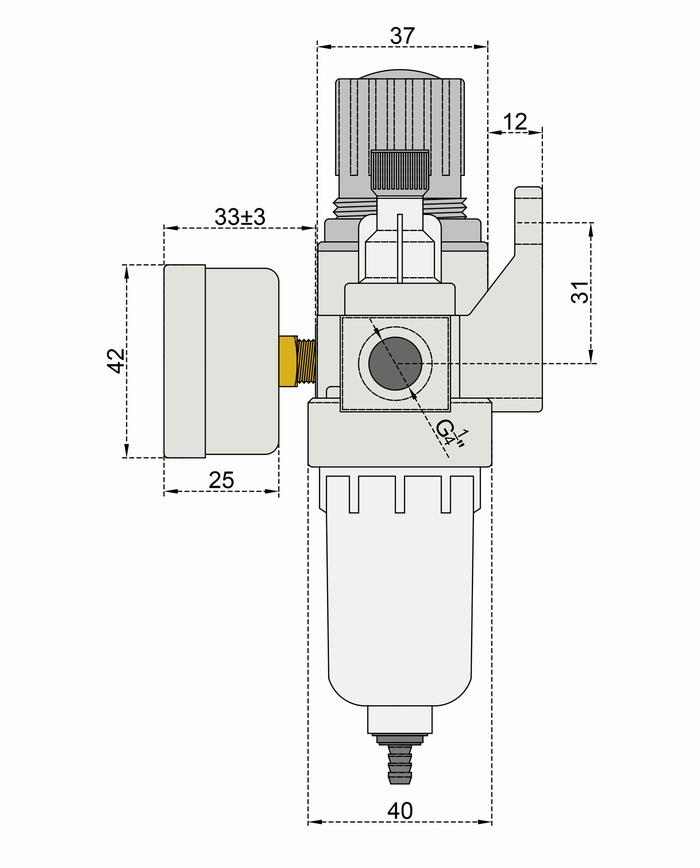

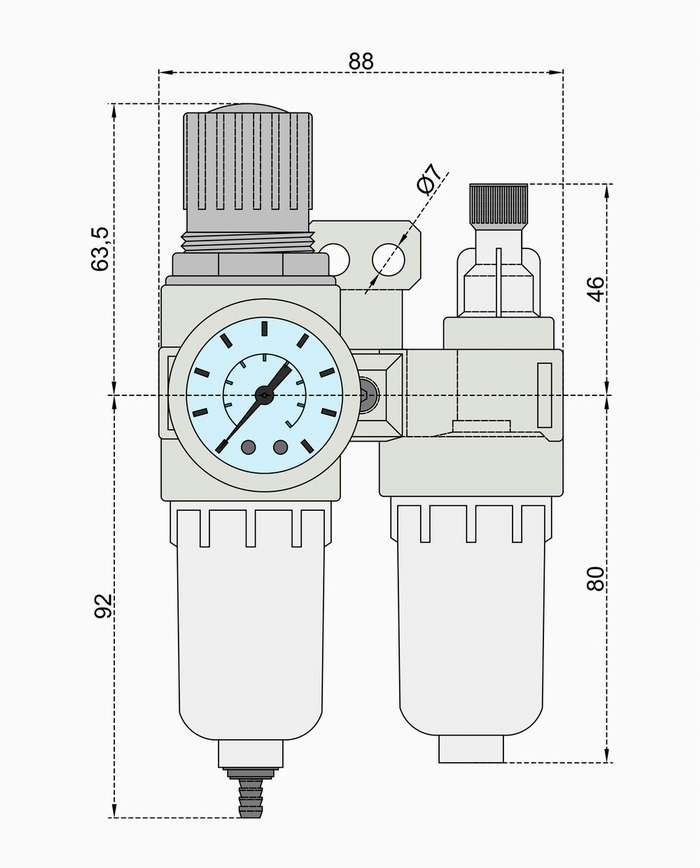

尺寸参数

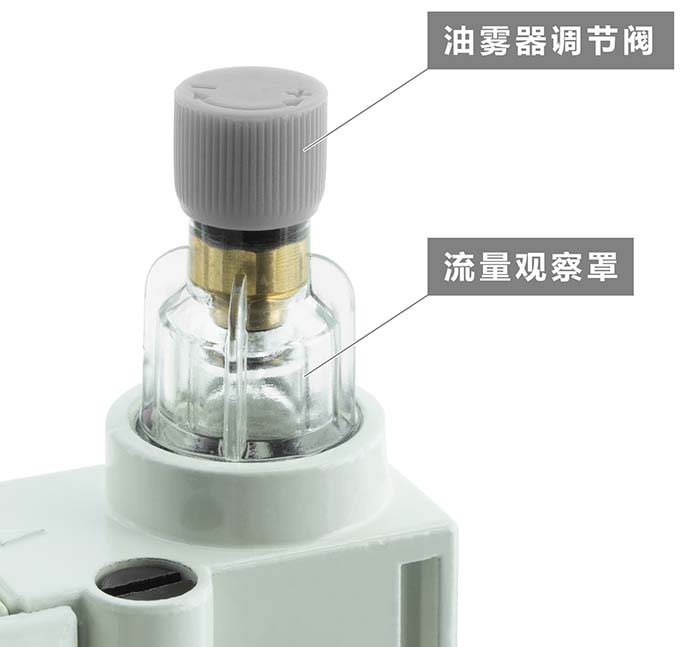

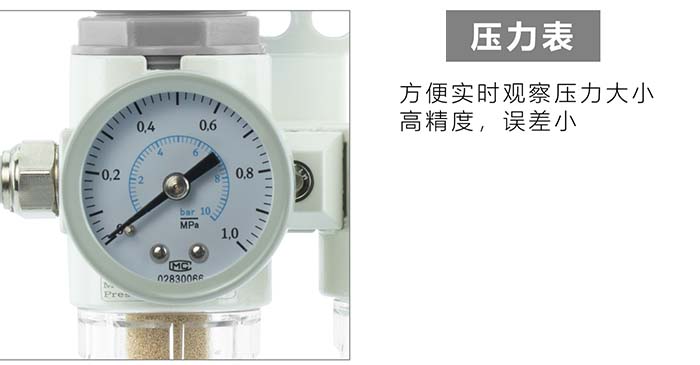

空气过滤器,减压阀,油雾器细节图
