进口截止阀的阀盖与阀体的连接可用螺纹、法兰、焊接,或借助于压力自密封装置,也可以把阀盖和阀体做成一个整体而无须连接。
1、 螺纹连接
螺纹连接阀盖(图1)的结构较简便,价格低廉。但是阀盖的垫片与旋转面紧密贴合,而放松或拧紧阀盖很可能会破坏接合面,如果这种阀门尺寸较大,则拧紧阀盖需要的转矩就很大。因此,使用螺纹连接的阀盖往外只限于公称尺寸不大于DN80的阀门
2、焊接连接

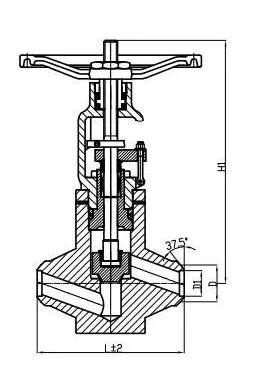

焊接连接阀盖(图4)结构不但经济而且较为可靠,不受阀门尺寸、使用压力和温度的限制。但其不足是维护困难,只有车掉焊缝才能接触到阀门内部。因此,焊接阀盖通常仅用于长期无须维护的阀门、一次性阀门或对阀盖连接处进行密封的难度大于解体阀门进行检修的阀门
3、法兰连接

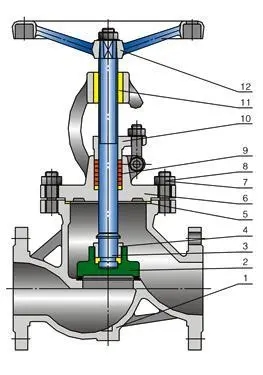

截流阀法兰连接,安装和拆卸是各种媒体,尺寸和压力管的连接更为方便。有蒸汽法兰阀门,水切断阀凸缘与凸缘的气体,油截流阀的凸缘的截止阀。
根据接合面形状法兰蝶阀可以分为以下几类:
1,平滑的公式:压力阀不高。处理更方便
2,透镜状:工作压力较高,可在硬洗衣机使用
3,榫槽:可用塑性变形较大的垫圈,在腐蚀性介质的使用更加广泛,更好的密封。
4,梯形槽式:椭圆形金属环垫在工作压力≥64公斤/平方厘米的阀门,或高温阀门的使用。
5,透镜类型:垫圈透镜形状,由金属制成。对于工作压力≥100公斤/平方厘米高压阀门,或高温阀门。
6,O型圈风格:这是法兰连接的一个相对较新的形式,它是随着各种橡胶O型圈的出现,开发,一般是比平垫圈可靠的密封效果。
