进口自力式调节阀安装和使用-德国莱克LIK品牌
发布时间:2022-11-30

进口自力式压力调节阀是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品,是新型节能型产品;广泛应用于无电无气的场所,既方便又节能

安装

(1) 冷凝器必须高于调压阀的执行机构而低于阀后(阀后调压阀)或阀前(阀前调压阀)接管,以保证冷凝器内充满冷凝液。
(2) 取压点应取在离调压阀适当的位置,阀前调压阀应大于2倍管道直径,阀后调压阀应大于6倍管道直径。

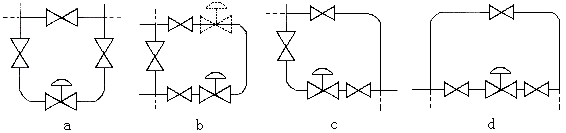

(3) 为便于现场维修及操作,调压阀四周应留有适当空间,阀前后应设置截止阀与旁路手动阀,如图五所示。


(1) 调压阀口径过大(DN≥100时),应有固定支架。
(2) 介质流动方向与阀体上箭头指向一致,前后管道中心应对准调压阀两法兰中心,避免阀体受过大的应力。
(3) 阀前应设置过滤器以防止介质中杂质堵塞。
(4) 调节阀应安装在环境温度不超过-25℃~55℃的场合。

使用
在常温下使用气体或低粘度液体场合时的操作程序:
(1) 缓慢开启阀前后截止阀。
(2) 拧松排气塞,直至气体或液体从执行机构溢出为止。
(3) 然后重新拧紧排气塞,调压阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到,调整时,注意观察压力表示值,动作应缓慢,不得使阀杆跟着转动。使用蒸汽场合时的操作程序:
(1) 从冷凝器上拧下注液口螺钉。
(2) 拧桦执行机构排气塞。
(3) 使用漏头通过注液口加水直至排汽孔流出为止。
(4) 拧紧排气塞,继续注水直至溢出注液口。
(5) 拧紧注液口螺钉。
(6) 缓慢开启调压阀前后截止阀。
(7) 调整压力调节盘,并观察压力表示值达到要求为止。
 维修
调节阀投入运行后,一般维护工作量很小,平时只要观察阀前、阀后压力示值是否符合工艺所需值要求即可。另外,观察填料函与执行机构是否渗漏,若渗漏应拧紧或更换填料及膜片。调压阀常见故障排除方法(见表五)

故障现象

产生原因

排除方法

阀后压力不稳定随着

阀前压力变动而变动

1、阀芯被异物卡住

2、阀杆、推杆卡住

3、进液管道堵塞

1、重新拆装排除异物

2、重新调整

3、疏通

阀后压力降不下来,始

终在需求值上方变动

1、设定弹簧刚度太大

2、阀口径过大

3、阀前压力过高、减压比过大

1、更换弹簧

2、更换较小口径

3、阀前压:阀后压超过10:12级降压

阀后压力升不上去,始

终在需求值下方变动

1、设定弹簧刚度太小

2、阀口径过小

3、减压比过小

1、更换弹簧

2、更换圈套口径

3、阀前压:阀后压低于1.25应提高阀前压

阀前压力升不上去,始

终在需求值下方动作

1、设定弹簧钢度太小

2、阀芯被异物卡住

3、阀杆、推杆卡住

4、阀芯、阀座损坏、泄漏量过大

5、阀口径太大

1、更换弹簧

2、重新拆装

3、重新调整

4、重新研磨或更换

5、更换较小口径

阀前压力降不下去,始

终在需求值上方动作

1、设定弹簧刚度太大

2、口径太小

3、阀芯、阀杆、推杆等卡死

1、更换弹簧

2、更换较大口径

3、排除卡死原因,重新调整
