最近在看《阀门销售和采购人员必读》这本书，孙晓霞编写的的版本。书中涉及到一些基础的阀门知识，对于阀门从业人员挺有帮助，我将分篇与大家分享
1.6节介绍了阀门结构长度的定

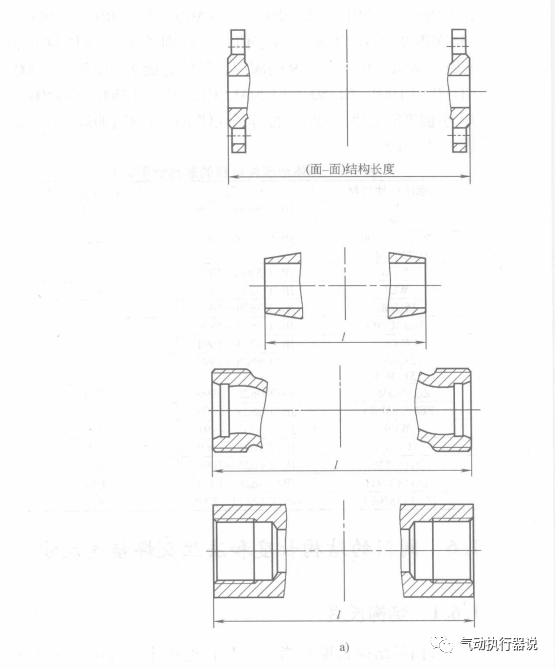

阀门的结构长度是指阀门与管道相连接的两个法兰面（FTF）和中心到面（CTF）及端到端（ETE）和中心到端（CTE）之间的距离，如下图所示
阀门的结构长度对用户的维修，特别是在已经固定的管路上，要使相同类型、相同公称压力、相同规格的阀门能够互换，因此，结构长度必须是标准的
中国参考国标GB标准,美国参考ASME标准，德国参考DIN标准，日本参考JIS标准
1.7 主要介绍阀门的型号编制方法，这里不再赘述
2.1 主要介绍闸阀
闸阀是指关闭件（闸板）沿通道轴线的垂直方向移动阀门，在管道上主要作为切断介质用，即全开或全闭使用，一般不作为节流用
闸阀最常见的形式是平行式闸阀和楔式闸阀；根据阀杆的结构，还可分为明杆闸阀和暗杆闸阀
a、什么是平行式闸阀
平行式闸阀的两密封面与管道轴线相垂直，即两个密封面相互平行的闸阀
在平行式闸阀中，以带推力楔块的结构最为普通，即为带有一个位于两闸板中间的双面推力楔块的平行式闸阀，适用于 低压，中小口径（DN为50~400mm）的阀门
图为两块闸板间带有弹簧的平行式闸阀。弹簧能产生必要的预压紧力，有利于闸板的密封
b、什么是楔式闸阀
楔式闸阀的两密封面与管道轴线成某种角度，即两个密封面成楔形的闸阀，其密封面的倾斜角度一般有2°52′、3°30′、5°、8°和10°等几种
倾斜角度的大小主要取决于介质温度的高低，一般工作温度越高，所取的角度越大，以减少温度变化时发生闸板楔住的可能性
在楔式闸阀中，又可分为双闸板、单闸板和弹性闸板
双闸板楔式闸阀，这种阀门在水和蒸汽管道中用得较多
单闸板楔式闸阀，这种阀门结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修比较难，温度升高时闸板楔住的可能性较大
弹性闸板楔式闸阀，这类闸阀既具有单闸板式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形来弥补密封面角度在加工过程中产生的
c、什么是明杆闸阀（升降杆）
这种闸阀的阀杆螺母设在阀盖或支架上，启、闭阀门时，用旋转阀杆螺母来实现阀杆的升降，这种结构中阀杆的螺纹部分不与介质接触，不易被介质腐蚀，同时又有利于阀杆螺纹部分的润滑，因此被广泛使用
d、什么是暗杆闸阀（旋转杆闸阀）
这种闸阀的阀杆螺母在阀体内与介质直接接触，启闭阀门时，用旋转阀杆来实现，这种结构的唯一优点是启闭时闸阀的高度不改变
因此，安装空间较小，用于大口径阀门和安装空间受限制的管路上，如地下管线但这类阀门必须安装开闭指示器，以显示阀门的开度
这种结构的缺点是阀杆螺纹直接与介质接触，易被介质腐蚀，同时又无法润滑，因此容易损坏
