前言

进口气动三通球阀是石油化工、新能源锂电、食品医药、暖通换热、水处理等行业自动化管路核心自控元件，依靠90°气动旋转实现三条管路介质流向控制。根据球芯内部流道结构分为L型换向三通球阀与T型分流合流三通球阀，二者外观阀体、执行器外形完全一致，但内部流道、密封结构、流通逻辑、适用工况存在本质区别，选型失误会直接造成工艺混料、管路短路、生产停机、安全联锁失效等问题。本文从结构原理、密封配置、动作逻辑、性能参数、适用场景、选型判定、安装维护七大维度，全面拆解两款阀门差异化选型标准，为工业自动化项目提供标准化选型依据。

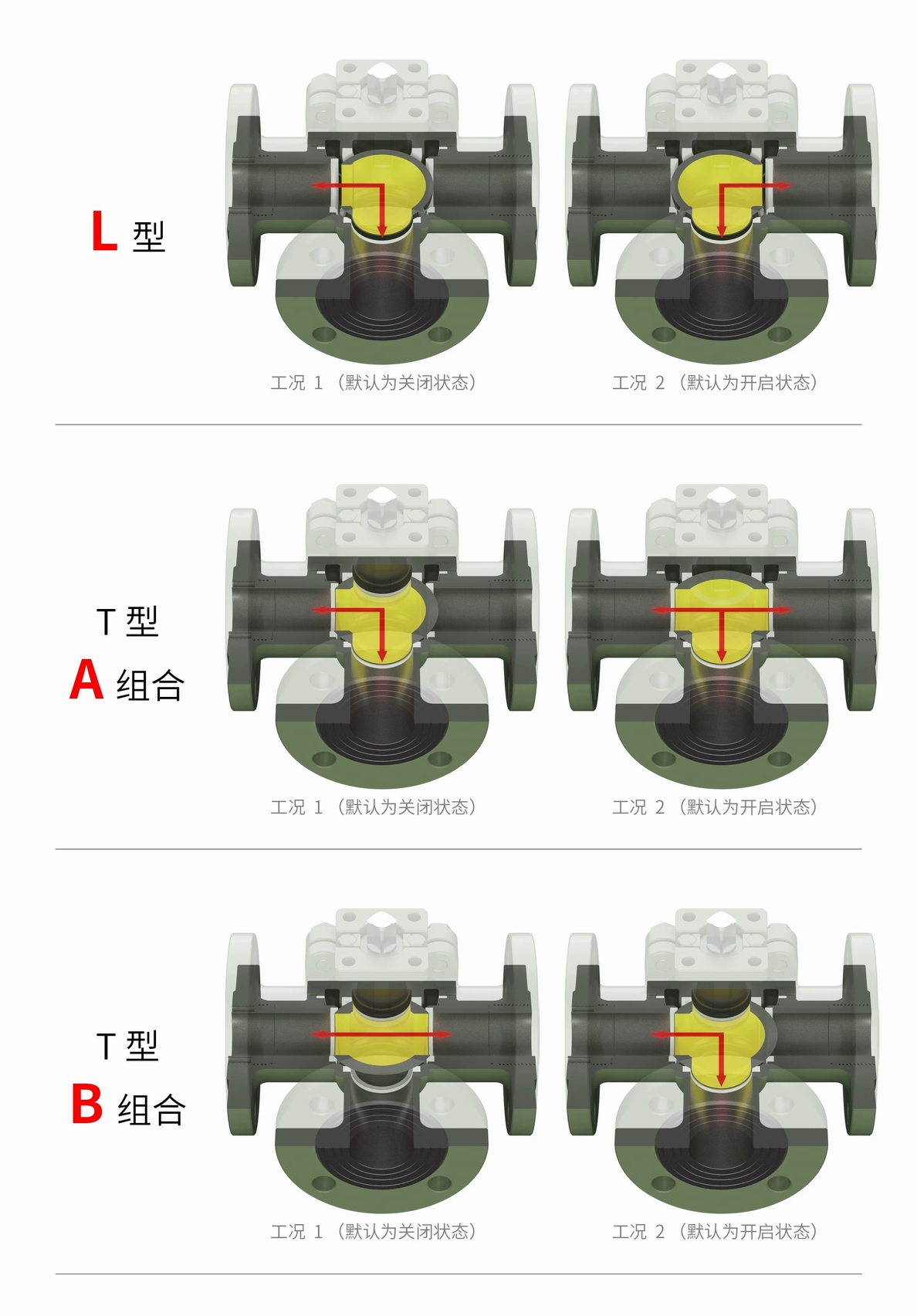

一、核心内部结构与流通原理差异

1. L型球芯（换向专用）

德国莱克LIK L型三通球阀球芯内部为90°直角L形通孔，流道仅能连通相互垂直的两个端口，第三个端口永久完全截断，不存在三路同时连通的工况。

标准流通逻辑仅两种稳定工位：

1. 公共口A ↔ 出口B，C口完全关闭；

2. 旋转90°后公共口A ↔ 出口C，B口完全关闭。

整体旋转行程仅90°，自带机械限位，无中间过渡工位，动作逻辑单一清晰，不会出现两路介质意外混合的工艺风险。密封采用双阀座两向密封结构，仅两个端口配置预紧式PTFE阀座，结构简洁、内部零件更少。

2. T型球芯（分流/合流专用）

莱克LIK T型三通球阀球芯为贯穿式T字型三向通孔，支持多组流通模式，旋转0~180°多工位切换，可实现任意两路导通、三路同时全通，覆盖分流、合流、换向三类功能。

主流流通模式分为四类：

1. 分流模式：公共入口C介质同时流向A、B两路（一进两出）；

2. 合流模式：A、B两路介质汇入公共出口C（两进一出混合）；

3. 换向模式：A↔B导通，C口切断；

4. 三路全开：A、B、C三端口同步连通，多介质充分混合。

密封标配四阀座四面双向密封，三个通道全部配备独立预紧密封副，保证任意通断组合下零泄漏，结构复杂度高于L型球阀。

二、密封结构、扭矩与基础性能参数对比

1. 密封配置差异

1. L型气动三通球阀：双阀座密封系统，仅两个通路配备密封阀座，阀座预紧弹簧数量减半，介质冲刷磨损点位更少；阀体内部空腔小，介质残留少，适合洁净原料、无混合需求的切换管路；维修拆卸简单，仅需更换两组密封件，维保成本更低。

2. T型气动三通球阀：四阀座全通道密封，三个端口均独立密封，任意工位都能实现VI级软密封零泄漏；但密封副数量翻倍，介质、颗粒冲刷损耗点位更多；高温、强腐蚀工况需选用莱克LIK金属硬密封司太立合金阀座，抵御持续多向介质冲刷。

2. 驱动扭矩、执行器匹配区别

• L型球阀：球芯受力单一，旋转阻力小，同等口径下操作扭矩比T型低30%；常规DN15~DN100规格可搭配标准轻型齿轮齿条气动执行器，气源压力0.4MPa即可稳定驱动，单作用弹簧复位执行器选型规格更小，设备采购成本更低。

• T型球阀：四阀座同时贴合球芯，摩擦阻力更大，旋转扭矩更高；大口径、高压工况需加大一号执行器型号，高压差场景需选用带扭矩放大结构的重型气动执行器，避免阀门切换卡顿、动作不到位。

3. 流通能力与介质残留

L型为直角直通流道，全通径无缩径，介质流通阻力极低；仅两路导通，管路死角少，CIP清洗洁净度更高，适配食品、医药无菌生产线。

T型三向贯通，球芯内部存在十字交汇死角，粘稠、易结晶介质易沉积；若用于卫生级工况，需定制抛光加长球芯、大弧度过渡流道，减少介质滞留。

三、核心功能定位与适用工艺场景

（一）德国莱克LIK L型三通球阀适用场景（纯换向、禁止介质混合）

L型核心定位：二选一单向切换，杜绝两路介质交汇混合，适合仅需切换输送路径、无合流分流需求的工艺。

1. 新能源锂电行业：电解液储罐一用一备切换、清洗溶剂与原料管路互斥切换，防止清洗液混入电解液造成产品报废；

2. 化工原料输送：反应釜单进料口切换两种原料，不同时投料；冷却循环水主回路/备用冷却塔自动切换；

3. 真空、气相管路：实验室真空腔体两路气路换向，避免两种气体交叉污染；

4. 食品饮料生产线：无菌灌装原料罐切换，A罐出料时B罐完全切断，无串料风险；

5. 小型液压、高压清洗设备：高压水路两路喷头切换，防止压力回流干扰另一支路。

（二）德国莱克LIK T型三通球阀适用场景（分流、合流、介质混合）

T型核心定位：多流向灵活分配，支持两路介质同步输送、混合配比，一阀替代两路普通球阀，简化管路布局。

1. 暖通导热油/热水系统：冷热介质合流调温，一路高温、一路低温汇入循环管路，精准控制换热温度；

2. 化工混合工艺：两种助剂同步汇入主反应管路，按流量配比混合；原料一路分流输送至两套并行反应釜；

3. 制药CIP/SIP清洗系统：清洗液、纯水、蒸汽三路切换，实现管路冲洗、灭菌一体化；

4. 污水处理、环保烟气：多药剂投加合流、废气分流至两套处理设备；

5. 油气、液压系统：主管介质分流至两条支路，主路与旁路同时供油供气；

6. 储能、液压站：高低压油路合流稳压，多回路压力均衡分配。

四、自动化控制逻辑与配套附件选型差异

1. 工位控制逻辑

L型球阀仅90°双工位，PLC控制逻辑简单，仅两个开关信号（开/关），限位开关仅需两组反馈，编程调试难度低，故障率低，适合简易自动化系统。

T型球阀0~180°多工位，如需区分分流、合流、换向三种状态，需加装三组机械式限位开关，控制程序逻辑复杂；若需连续流量配比调节，可配套莱克LIK电气阀门定位器，实现连续开度调节，适配温度、浓度闭环自控系统。

2. 安全防爆、ESD联锁配置

易燃易爆化工、锂电车间两类阀门均可选配ATEX防爆执行器、防爆电磁阀，但安全逻辑不同：

• L型单作用弹簧复位阀：断气后仅切断其中一路，另一路保持导通，多用于无混料安全风险的备用管路切换；

• T型单作用三通阀：可定制断气三路全关安全结构，发生气源故障时同步切断所有支路，满足化工ESD紧急切断安全标准，适用于易燃易爆介质混合管路。

五、标准化选型判定步骤（项目现场实操指南）

第一步：判定工艺是否存在介质混合需求

1. 工艺要求：两路介质绝对不能接触、只能二选一输送 → 选L型；

2. 工艺要求：两路介质需要同步混合、一路分两路出料 → 必须选T型。

第二步：确认工位数量与控制要求

1. 仅两种流通状态，无需中间过渡工位，追求稳定低故障 → L型；

2. 需要三路全开、三路独立切换、多段流量调节 → T型。

第三步：工况介质、压力、洁净度匹配

1. 食品医药无菌、高洁净无残留、频繁CIP清洗 → 优先L型；如需混合原料，选用抛光卫生级T型；

2. 高压、强冲刷、颗粒介质长期分流合流 → T型搭配莱克LIK金属硬密封；

3. 低压洁净气体、纯水简单换向 → L型软密封，性价比更高。

第四步：成本与维保周期考量

同口径下L型球阀密封配件更少、执行器规格更小，采购成本比T型低15%~25%，年度维保配件费用降低40%；仅当工艺存在分流合流硬性需求时，选用T型三通球阀。

六、安装、调试与日常维护差异化要点

1. 安装定位

L型球阀公共口固定接入主进料管路，两个侧口为备用支路，阀体标识箭头清晰区分公共端，安装容错率高，装反仅切换顺序颠倒，无工艺混料风险。

T型球阀三端口无固定主次，安装前必须核对工艺图纸标注的入口、合流出口，阀体端口标识混淆会直接造成介质反向混合，引发生产事故；高压分流工况建议公共口垂直向下安装，减少杂质堆积密封面。

2. 调试校准

L型仅需校准90°两端限位，通气测试两路切换无渗漏即可完成调试，单人10分钟内完成；

T型需依次校准分流、合流、换向三组限位，逐工位保压检漏，确认任意两路导通时第三路零泄漏，调试工序增加一倍，复杂配比工况需搭配定位器反复校准开度。

3. 日常维护周期

L型：季度巡检，每年大修更换两组密封件，磨损速度慢，使用寿命更长；

T型：介质分流冲刷工况建议每半年巡检密封，每年更换全套四组阀座密封，颗粒、粘稠介质缩短维保周期至8个月。

七、选型常见误区与规避方案

1. 误区1：用T型替代L型做单纯换向

T型存在三路全开中间工位，自动化程序故障时会造成两路介质意外混合，锂电、精细化工易出现批量报废；规避：无混合需求严格选用L型，不通用替代。

2. 误区2：洁净无菌管路选用普通T型球阀

标准T型球芯流道存在介质死角，无法满足3-A、FDA食品卫生认证；规避：混合工艺选用莱克LIK卫生级抛光T型三通，无混合直接L型。

3. 误区3：高压工况T型选用轻型执行器

四阀座摩擦扭矩大，轻型执行器气源压力波动时切换不到位，管路压力冲击导致密封渗漏；规避：T型球阀执行器放大一档选型，高压差配套重型活塞执行机构。

结语       http://www.germanyvalve.com/show-30.html

德国莱克LIK L型、T型进口气动三通球阀不存在优劣之分，唯一判定标准为工艺流程介质流通逻辑：单纯流向切换、禁止介质混合选用L型，兼顾成本、洁净度与稳定性；存在分流、合流、多介质配比工艺选用T型，实现一阀多能，精简整套管路阀门数量。项目前期选型阶段，工艺工程师需明确管路是否存在介质交汇需求，结合压力、温度、洁净等级、自动化控制方案综合匹配球芯流道类型，从源头避免选型错误带来的工艺安全隐患与后期改造成本。工业自动化运维过程中，也需根据L/T型结构差异制定专属巡检、维保方案，最大化延长阀门使用寿命，保障产线连续稳定运行。
