进口三通球阀

德国莱克阀门办事处-广州莱克阀门有限公司提供「进口三通球阀」标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案
进口三通球阀技术参数
口径范围：DN15～DN250 (1/2"～10")
压力范围：PN1.6～10.0MPa（10.0Mpa
温度范围：-29℃～+450℃（超高温可定制）
材质可选：碳钢、不锈钢、铬钼钢、合金钢
密封材料：PTFE、PPL（可定制金属密封）
连接方式：法兰、螺纹（适用于3"口径内）

进口三通球阀三通换向球阀具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

进口三通球阀产品特点

1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起气动三通球阀密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

进口三通球阀设计特色

防火、防静电设计
阀杆防爆出装置
阀球上设计有压力平衡孔
铸造高平台结构
安装便捷、易维修
双层阀杆填料与对压碟型弹片装置

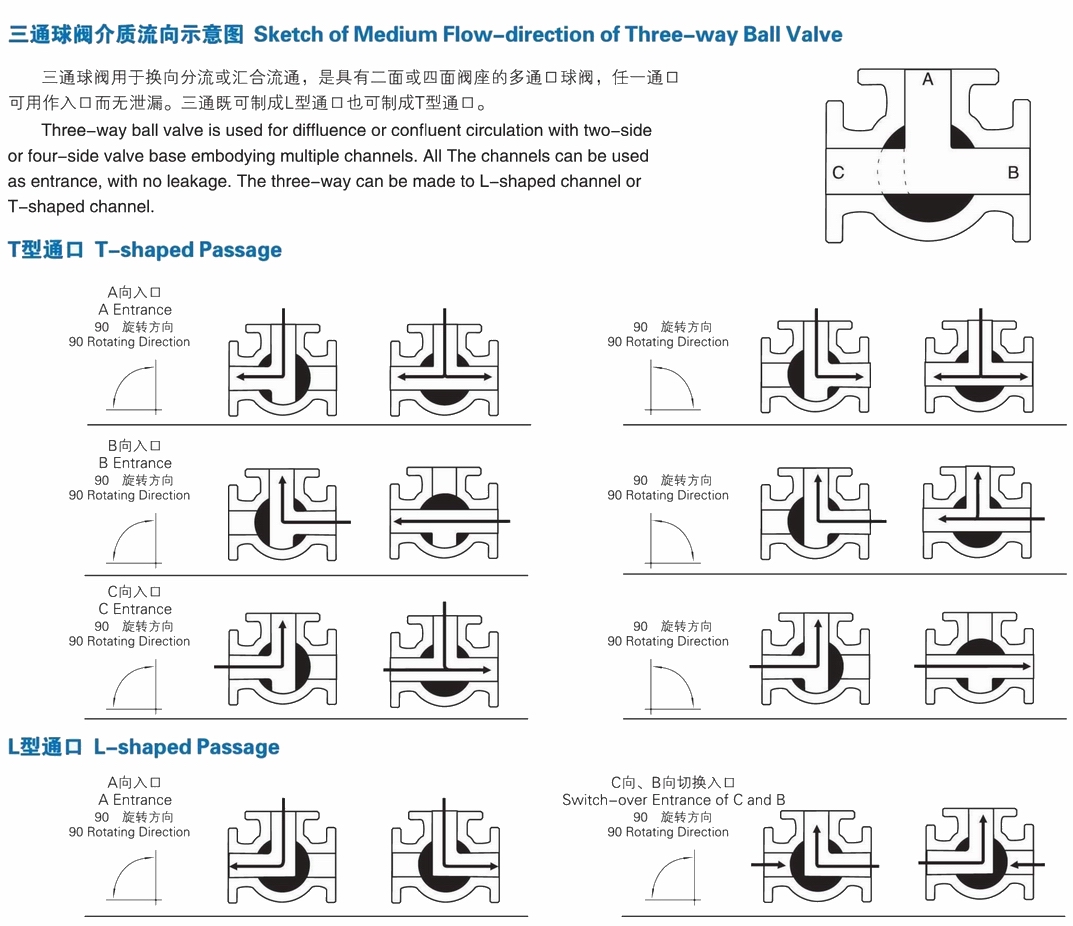

进口三通球阀流向示意图

进口三通球阀零件材质表

名称	材质(GB)	材质(ASTM)	名称	材质(GB)	材质(ASTM)
右阀体	WCB	A216-WCB	螺母	35	A194-2H
螺柱	35CrMoA	A193-B7	垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
密封圈	PTFE	PTFE	球体	25+ENP	A105+ENP
阀体	WCB	A216-WCB	阀座	25	A105
O型圈	氟橡胶	氟橡胶	预紧螺母	25	A105
填料垫	1Cr13	A276-410	阀杆	1Cr13	A182-F6a
填料	柔性石墨	柔性石墨	螺钉	35CrMoA	A193-B7
填料压盖	WCB	A216-WCB	定位片	Q235A	碳钢
挡圈	65Mn	AISI 1566	手柄	KT330-08	A47-667 32510

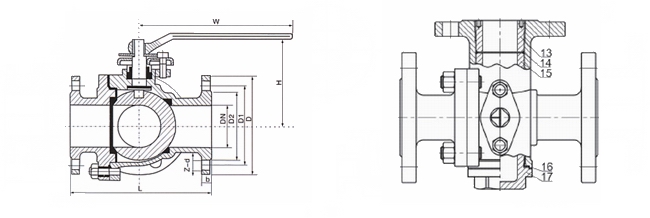

进口三通球阀连接尺寸

公称通径	尺寸(mm)
	L	L2		D		D1		D2		b		f		Z-d		H		W
15	150	72	95		65		45		14		2		4-14		95		130
20	160	80	105		75		55		14		2		4-14		110		130
25	180	90	115		85		65		14		2		4-18		120		140
32	200	100	135		100		78		16		2		4-18		144		180
40	220	110	145		110		85		16		3		4-18		152		220
50	240	120	160		125		100		16		3		4-23		182		220
65	260	130	180		145		120		16		3		4-18		193		240
80	280	140	195		160		135		20		3		8-18		217		270
100	320	160	215		180		155		20		3		8-18		245		350
125	380	190	245		210		185		22		3		8-18		282		500
150	440	220	280		240		210		24		3		8-23		319		600
200	550	260	335		295		265		26		3		12-23		380		1000
250	670	310	405		355		320		30		3		12-25		460		1400
300	720	370	460		410		375		30		3		12-25		520		1800
