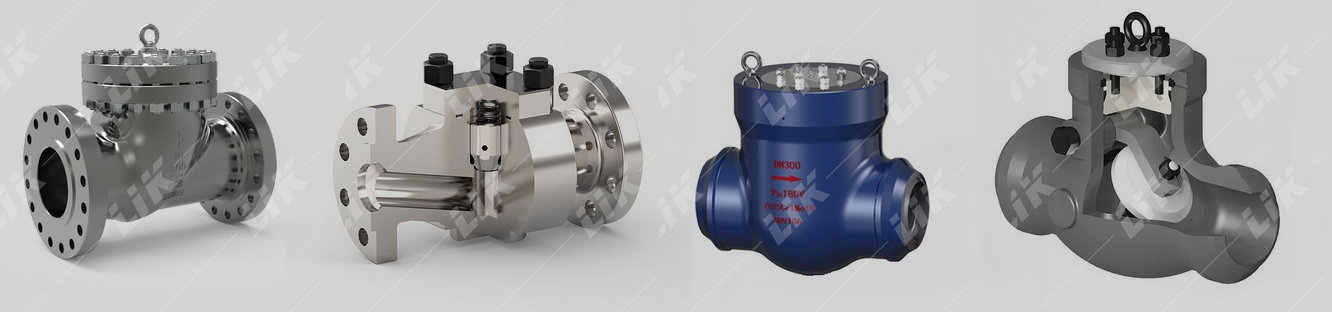

德国莱克LIK品牌-进口高温高压止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
进口高温高压止回阀阀瓣与阀座密封面采用钴基硬质合金等离子喷焊而成,硬度高,抗冲蚀,经久耐用,适用于公称压力PN1.6~32.0Mpa,工作温度600℃的石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽、及气体、某些腐蚀性液体等。
进口高温高压止回阀结构特点:
1、阀瓣整体淬火，并能在阀体上下移动，介质倒流时，借介质压力和弹簧自动阀瓣关闭。
2、阀体、阀盖均为模锻件。
3、阀座上的密封面采用钴基硬质合金等离子喷焊面成。耐磨、抗擦伤性能好。
4、止回阀应安装在水平管道上介质流向从下往上流（正流）
进口高温高压止回阀零件材料
|
型号 |
零件名称 |
||||||
|
阀体 |
阀瓣 |
弹簧 |
浮动阀芯 |
填料 |
阀盖 |
锁紧螺母 |
|
|
LIKH41Y |
碳钢 |
碳钢 |
弹簧钢 |
不锈钢 |
柔性石墨 |
碳钢 |
优质碳素钢 |
|
H61Y-P54100V |
铬钥钒钢 |
铬钥钒钢 |
弹簧钢 |
铬钥钒钢 |
柔性石墨 |
铬钥钒钢 |
铬钥钢 |
进口高温高压止回阀性能规范:
|
公称压力 |
试验压力Ps（MPa） |
工作压力 |
工作温度（度） |
适用介质 |
|||
|
强度 |
密封（液） |
P54 |
P55 |
P57 |
|||
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸气、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
||
|
20.0 |
30.0 |
22.0 |
|
|
|
||
|
25.0 |
37.5 |
27.5 |
|
|
|
||
|
32.0 |
48.0 |
36.0 |
|
|
|
||
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
P5414 |
|
||
|
P5417 |
48.0 |
36.0 |
17 |
P5417 |
|
||
|
P5510 |
37.5 |
27.5 |
|
P5510 |
10 |
≤550 |
|
|
P5514 |
48.0 |
36.0 |
|
14 |
|
||
|
P5517 |
53.0 |
39.0 |
|
17 |
|
||
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
|
P5714 |
55.0 |
40.0 |
|
|
14 |
||
|
P5717 |
60.0 |
44.0 |
|
|
17 |
||
