进口轴流式止回阀又称贯流式止回阀，具有一般止回阀的功能外还设计有减震弹簧，具有消声，减震效果。便于用户现场检修，独特的轴流式结构具有流阻小流量大，外形尺寸小等特点，是国内外油气输管网系统，特别是输油泵出口的优选阀门。它适用于油、气、水浆液等管道系统，防止介质逆流使用

进口轴流式止回阀的特点

1、单体结构，重量轻，刚性好，便于维护。

2、弹簧的推力使阀瓣在即使无介质压力作用时，也能处理关闭位置。

3、良好的支撑方式使阀门无论处于什么安装位置时阀瓣和阀座均能良好对中，故阀门可任意角度安装。

4、阀套外形的流线型设计与体腔流线型设计的组合构成了轴流式止回阀流线型通道，精确的计算和设计使流道的过流面积充分且保持一致，压力损失小，流态稳定，无气蚀。阀瓣在介质流动时产生负压及弹簧推力下回座，无介质对阀瓣背面直接冲击，因此，轴流式止回阀是低噪音阀门。

5、阀瓣前后两端支承和阀瓣轴的特殊表面处理及结构设计，克服了类似阀门使用过程中经常发生的卡阻现象，启闭平稳，同时避免了因重力因素造成阀瓣对中性差，密封受力不均，两次动作间封副吻合部位不一致而影响密封性能缺陷，使密封副始终处于良好的受力和吻合状态。

进口轴流式止回阀应用

轴流式止回阀的设计使用弹簧推力在阀瓣处于关闭位置时略大于阀瓣重力及阀瓣和前后支撑间的摩擦力之和，阀瓣即可在低压力及任意安装时回座密封，又能实现低压开启，减低泵气动载荷，保护泵的运行安全

进口轴流式止回阀的结构和工作原理

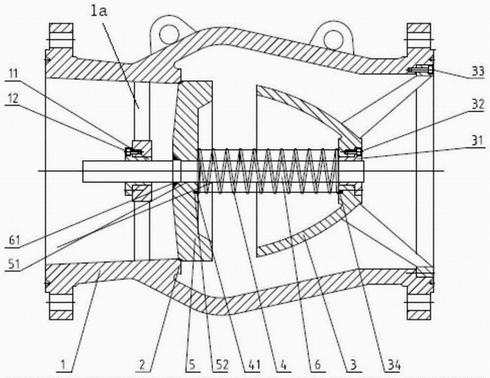

进口轴流式止回阀的结构简单，主要有阀体、阀座、阀瓣、阀杆、弹簧和导向套等零件组成（如图1所示）。

工作原理为：流体正向流动时，流体力克服弹簧力，推开阀瓣；随着流体流速的不断增大，阀瓣最终贴紧导流罩，阀门全开；当反向流将要产生时，阀瓣在弹簧力的作用下快速关闭，防止水锤和倒流作用对前方设备（泵、压缩机）的破坏

进口轴流式止回阀尺寸表
