产品详情

进口卫生级快装隔膜阀

进口隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜,其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形,也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开,不但保证了工作介质的纯净,同时也防止管路中介质冲击操纵机构工作部件的可能性。此外,阀杆处不需要采用任何形式的单独密封,除非在控制有害介质中作为安全设施使用。隔膜阀中,由于工作介质接触的仅仅是隔膜和阀体,二者均可以采用多种不同的材料,因此该阀能理想地控制多种工作介质,尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制,它的工作温度范围大约为-50~175℃。隔膜阀结构简单,只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修,更换隔膜可以在现场及短时间内完成


进口卫生级快装隔膜阀是指阀体采用不锈钢304,或者316L经高速精加工抛光处理,产品按卫生级生产及检测,用于制药,食品等行业中的,对卫生等级要求很高的场所所使用的阀门管件。对于要求较高的场合,阀体一般采用zui高级的不锈钢316L材质


产品优点:


表面抛光,流道无介质滞留;

启闭轻松,压力损失小;

确保没有内外漏;

阀杆等零件不受介质侵蚀;

阀腔的密封面与膜片减少摩擦,使用寿命长


工作原理:


隔膜阀常规状态下为封闭状态,此时膜片紧贴阀体的内腔,关闭管道流体通向路径。当隔膜阀需要清洗任务或需要开启任务时,通过手动旋转手轮或驱动气动控偶之执行装置来带动阀杆向上运动,球体膜片随之向上弯曲,从而使阀门行程导通状态,则可实现清洗和开启的目的。其中膜片把下部阀体内腔和上部阀盖内腔隔开,使位于膜片上部的阀杆。阀芯等零件不受介质的腐蚀,省去了填料密封结构,而且不会产生介质泄漏。优化的阀体设计,使清洗液完全排泄,不会形成滞留现象。


主要材料



NO

名称

材质

1

阀体

316L

2

阀盖

304

3

       隔膜

EPDM

4

阀辫

304

5

气缸

铝合金

6

活塞

铝合金

7

阀杆

不锈钢304/45#

8

连接方式

快装

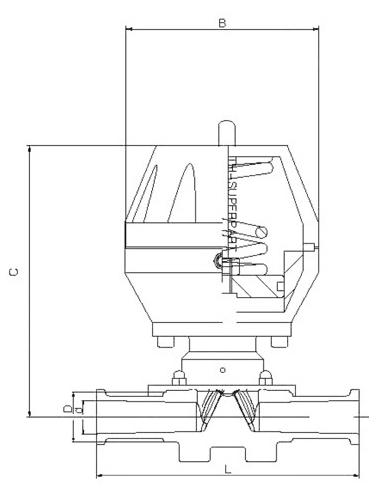

  尺寸表




DN

L

D

d

B

C

15

108

50,4

16

110

195

20

108

50,4

16

110

195

25

128

50,4

22

110

210

32

150

50,4

29

140

230

40

180

50,4

35

140

240

50

200

64

48

170

290

65

215

78

62

190

340

80

243

106

86

225

370
