进口衬胶隔膜阀

德国莱克LIK品牌进口衬胶隔膜阀又称衬胶隔膜阀、衬胶法兰隔膜阀、衬胶隔膜阀、全衬胶隔膜阀,是指启闭部分为软质材料制成的隔膜,将阀体内腔与阀盖内腔和驱动部分隔开,使阀杆、阀瓣等位于隔膜上方的部件不受介质腐蚀,省去了填料密封结构,不会发生介质泄漏的阀门。它专门用于控制非腐蚀性或一般腐蚀性介质。阀体的内腔表面没有衬里或覆盖有各种可选的橡胶。适用于不同的工作温度和流体管道(根据衬里和隔膜材料的不同

进口衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,G41J堰式衬胶隔膜阀适用适用于不同工作温度和流体管路。堰式衬胶隔膜阀适用温度:≤85℃、≤100℃、≤120℃、≤150(按照衬里和隔膜材料)


进口衬胶隔膜阀产品特点


1、弹性密封的开闭件,确保没有内漏;

2、流线型的流道,使得压力损失小;

3、没有填料函,因此没有外漏;

4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀;

5、隔膜可更换,维护费用纸;

6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性;


进口衬胶隔膜阀原理

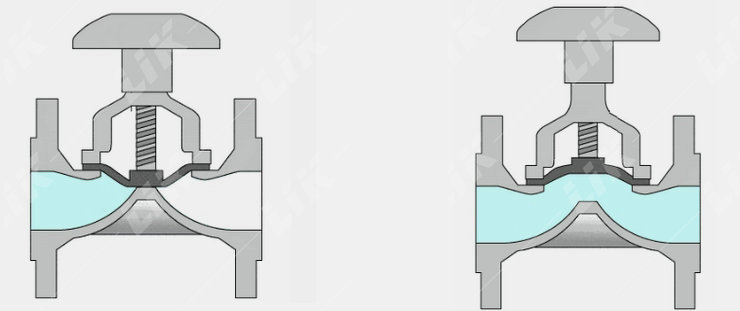

1、堰式隔膜阀(G41):阀体流道中以屋脊形结构与隔膜构成密封副的隔膜阀称为堰式(屋脊式)隔膜阀,也称突缘式。堰式隔膜阀的导流堰作为阀体的一部分,相当于阀座,隔膜压在上面以截断介质流动。这种类型的隔膜阀一般尺寸较大。凸起的导流堰减小了隔膜阀从完全开启至完全关闭的行程,从而减小了隔膜的应力和应变。关闭时,带有隔膜的阀瓣下移,使其与阀体的堰(脊背)密封,达到切断流体的要求。
2、直流式隔膜阀(G45):具有截止阀和屋脊式隔膜阀的特点,阀座密封采用包覆非金属材料的金属阀瓣,具有较高的承载能力和密封性。另有隔膜作为中法兰密封和阀杆填料密封,又作为隔离阀体和阀盖的屏障,密封可靠,阀体流道呈线形,流通能力好,流阻系数小,其结构形式与闸阀相似,闸板式隔膜阀流体阻力最小,适合于输送粘性物料。
3、直通式隔膜阀(G46):其流体的通道近似直线,流阻小,行程较长(相对于堰式)。对隔膜挠性要求较高,切断性能和流通性能均佳,耐腐蚀,能包容颗粒状介质,密封面积大,密封性能好,可适用于真空度高的管道。



进口衬胶隔膜阀主要零件材料



1

球墨铸铁、碳钢、不锈钢

2

无衬里、橡胶

3

隔膜

橡胶

4

阀瓣

铸铁

5

阀盖

铸铁、球墨铸铁、碳钢、不锈钢

6

阀杆

碳钢、不锈钢

7

手轮

铸铁


 进口衬胶隔膜阀主要性能规范


试验压力 (MPa)

公称压力 PN(MPa)

0.6

1.0

壳体试验压力 PT

0.9

1.5

密封试验压力()

0.66

1.1

密封试验压力()

0.5-0.7

适用介质

G41W-6/10

G41J-6/10

G41F-6/10

非腐蚀性流体

一般腐蚀性流体

强腐蚀性流体

适用温度

≤100

≤80

-50-150

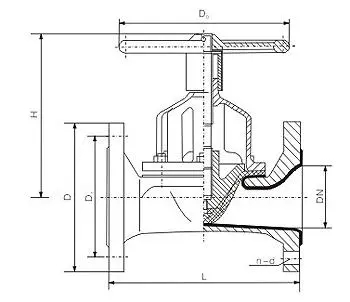

  进口衬胶隔膜阀尺寸表




通径

L

D

D1

D0

N-d

H

H1

重量

15

125

95

65

120

4-14

-

-

3.8

20

135

105

75

120

4-14

-

-

4.2

25

145

115

85

120

4-14

121

135

4.5

32

160

135

100

120

4-18

132

150

7

40

180

145

110

140

4-18

156

176

9

50

210

160

125

140

4-18

169

195

12

65

250

180

145

200

4-18

202

236

18

80

300

195

160

200

4-18

216

256

24.5

100

350

215

180

280

8-18

270

322

38.5

125

400

245

210

320

8-18

338

406

60

150

460

280

240

320

8-23

384

464

82

200

570

335

295

400

8-23

518

638

149

250

680

390

350

500

12-23

598

734

240

300

790

440

400

560

12-23

698

778

350

350

900

500

460

560

16-23

723

883

392

400

1000

565

515

640

16-25

868

1078

585
