进口电动法兰球阀是由引进型电动执行器与高性能球阀组成。适用于两位切断、调节的场合。根据结构形式可分为：电动软密封球阀和电动硬密封球阀两类。软密封球阀主要适用于温度低于250度以内的介质。硬密封球阀主要适用于250度以上的介质。电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。在石油化工和长输管线等领域有广泛应用。电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通

进口电动法兰球阀产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口电动法兰球阀技术参数

进口电动法兰球阀零件材料

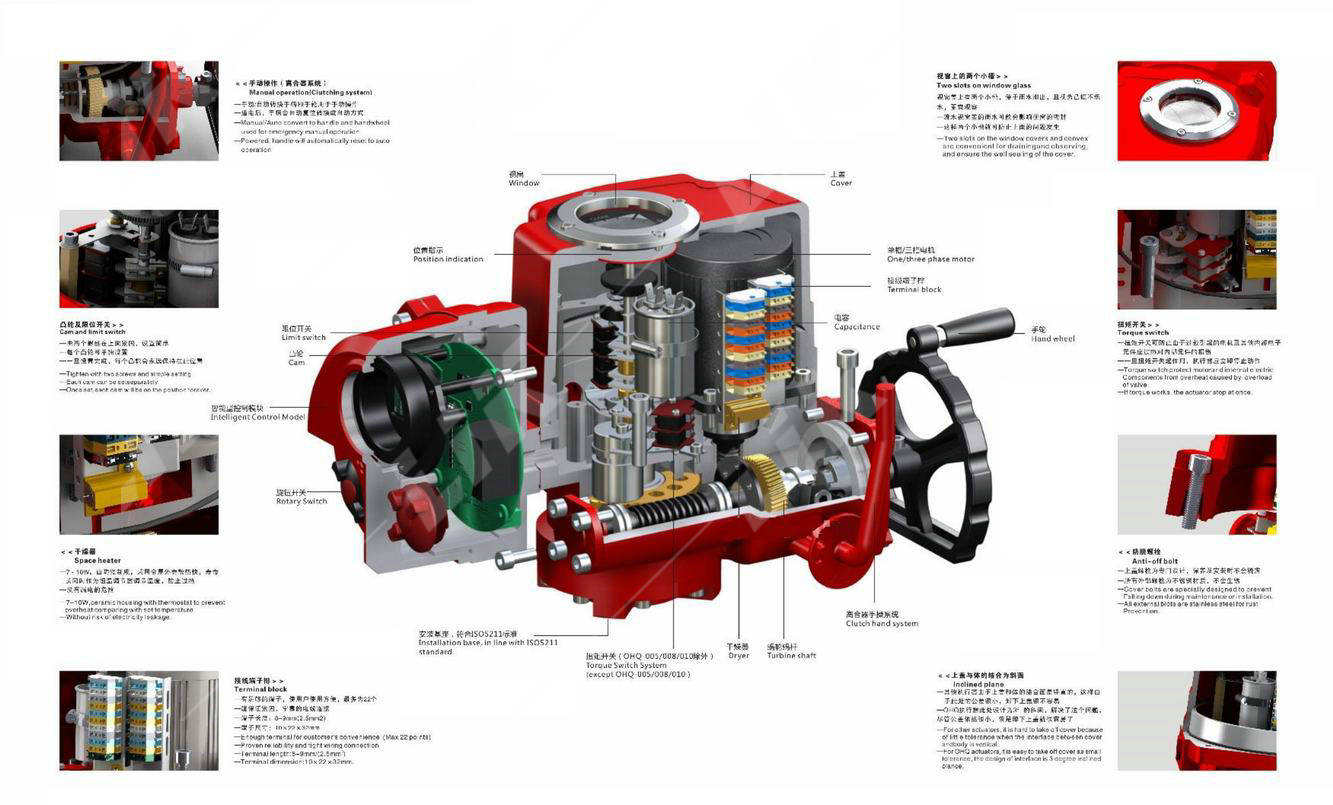

执行器技术参数

进口电动法兰球阀安装使用说明

一、安装前的准备

1、法兰式电动球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

2、把阀前后管线吹扫干净，清除掉管带内的油污、焊渣和一切其他杂质。

3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次，证实其工作正常。

二、安装步骤

1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。

2、检查阀孔，然后清洗阀孔。冲洗和清除干净管道中所有堆积的杂质（这些物质可能会损坏阀座和球）。

3、在安装期间，请不要利用阀的阀杆或手柄（手轮）部分作为起重物品的支点，以避免出现倒塌和其他意外事故。

4、把阀装上管道。本类阀可以放置于管道的任何位置和方向。两头先各自固定在一个法兰片上，然后在两头法兰盘片之间加上法兰垫片，固定好。放置的顺序

5、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来清除管线的偏离。

6、最后用螺栓将两个法兰片对准法兰孔拉紧使其紧密结合。（有的管道或者是管件器材，已经自带法兰。）

三、操作和使用

1、操作前须确认管路和阀已被冲洗干净。

2、阀的操作由旋转阀杆（手动或自动控制方式）完成：顺时针旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。

3、当手柄或阀杆顶部沟槽方向与管线平行时，阀门为开启状态。

4、阀杆的扭力将会依下列因素的改变而有所差异：阀门开关的时间长度、管道系统的介质、管道压力和阀座的类型等。
