进口电动三通内螺纹球阀

德国莱克LIK品牌：进口电动三通内螺纹球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理。电动三通球阀不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

进口电动执行机构选型

进口电动三通内螺纹球阀配开关型电动执行机构（电压AC220、AC380、AC110、DC24等）和调节型电动执行机构（控制信号4-20mA电流信号或1-5V或0-10V电压信号等）。选配防爆型电动执行机构，标配防爆等级ExdII BT4（定做其他防爆等级电动执行机构）。

进口电动三通螺纹球阀是综合德国莱克先进技术而开发的新型电动三通球阀。标准球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通螺纹球阀采用JO型、HQ型角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。

进口电动三通内螺纹球阀产品特点

（1）电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。

（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用

进口电动三通内螺纹球阀技术参数

公称通径	DN15～DN100 (1/2"～4")
公称压力(MPa)	PN1.6～42.0 MPa；ANSI 150～2500 LB
阀体形式	铸造阀体、锻造阀体
阀体材质	碳钢、304、316、316L
温度范围：	29℃～+250℃（高温可定制）
连接形式	螺纹（外螺纹、内螺纹、焊接）
阀芯形式	"O"型球形阀芯、"V"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

进口电动三通内螺纹球阀零部件参数

连接方式

内螺纹连接

对焊连接

零件名称

阀体阀盖

WCB

CF8(304)

CF8M(316)

WCB

CF8(304)

CF8M(316)

球体、阀杆

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

2Cr13

0Cr19Ni9

OCr17Ni12Mo2

密封圈、填料

增强聚四氟乙烯、对位聚苯

适用工况

适用介质

水、蒸汽
、油品等

硝酸等腐
蚀性介质

醋酸等腐
蚀介质

水、蒸汽
、油品等

硝酸等腐
蚀性介质

醋酸等腐蚀介质

适用温度

-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

进口电动内螺纹三通球阀流向图

1、L型流道的三通4面阀座球阀，采用2面阀座，受力平衡，保证闭止通道的可靠密封。主要用于流路的换向。

2、T型流道的三通4面阀座，由于采用4面阀座，受力平衡，保证闭止通道的可靠密封。主要用于分流、混流、换向以及三通道的全开。

T型流向示意图

L型流向示意图

进口电动内螺纹三通球阀执行器参数

外壳	铝合金外壳，防水级别：IP67	电机电源	110/220V AC,380/440V AC,50/60Hz,±10％
控制电源	110/220V AC,50/60Hz,±10％	电机	鼠笼式异步电动机
限位开关	2×开(ON)/关(OFF),SPDT	辅助限位开关	2×开(ON)/关(OFF),SPDT
失效保护	内置热保护	指示器	连续的位置指示
手动操作	机械手柄	自锁装置	蜗轮，蜗轮杆机构提供自锁
机械限位	2个外部调整螺栓	干燥器	7-10W(110/220V AC)防冷凝
接线孔	M18	环境温度	-20℃-70℃
润滑	铝基润滑脂(EP)	材料	钢、铝合金、铝青铜、聚碳酸酯

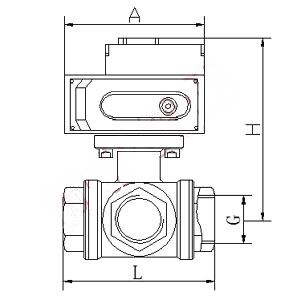

进口电动三通内螺纹球阀连接尺寸

通径DN	英寸"	连接尺寸
mm	inch (G)	L	L1	H	A1	A
10	3/8	60	30	130	161	40
15	1/2	72	36	130	161	40
20	3/4	85	42	135	161	40
25	1	91	46	139	161	40
32	11/4	110	55	158	197	40
40	11/2	122	61	165	197	40
50	2	145	72	202	197	40
