进口电动调节阀-单座-套筒-笼式-三通-小流量-德国莱克LIK品牌

进口电动调节阀由电动执行机构和单座调节阀体组成，采用顶部导向结构，由3810L电动执行机构和调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动单座调节阀广泛使用控制气体、液体、蒸汽等介质。

进口电动调节阀的特点

1、可调节范围大，固有可调比为50，流量特性有直线和等百分比。

2、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。

3、调节切断型采用软密封结构阀芯，达VI级泄漏标准(零泄漏)。

4、伺服放大器采用深度动态负反馈，可提高自动调节精度。

5、电动操作器有多种形式，可适用于4~20mA。DC或0~10mA.DC。

6、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

7、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。

进口电动调节阀技术参数

公称通径	DN15～DN400 (1/2"～16")
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式	单座柱塞型阀芯
压力范围	PN1.6～6.3MPa（150～4500LB）
温度范围	-196℃～+550℃（可选）
材质可选	碳钢、不锈钢、双相钢
流量特性	等百分比、线性、快开
泄露等级	ASME B16.104 V
阀盖形式	标准型、散热型、低温型、波纹管型
连接方式	法兰、焊接、螺纹（1"内）
执行机构：	气动执行器、电动执行器

进口电动调节阀阀盖形式

①、标准型阀盖：为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用；工作温度∶-30℃~260℃。

②、高温型阀盖 ：通过散热片增大阀盖与周围空气的接触面积，起到散热作用。有效保护填料及执行机构；工作温度∶ -45℃~530℃ 。

③、低温伸长型阀盖：适用于低温状态下的介质(如液氧、液氮)，该类型上阀盖能有效保护填料和执行机构；工作温度∶-196℃~45℃。

④、金属波纹管密封阀盖：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动；此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染；工作温度∶-60℃-530℃。

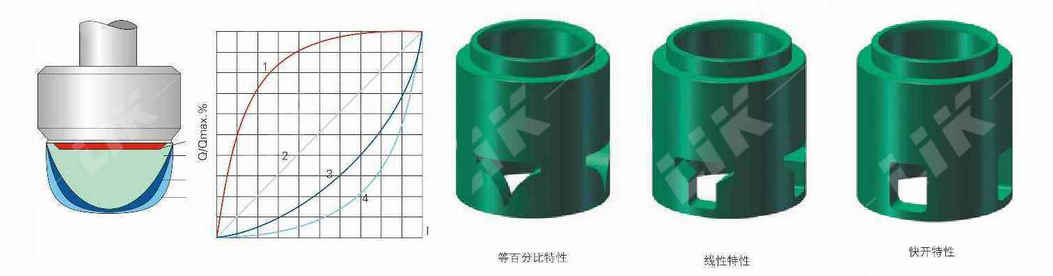

①流量特性

调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。

在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。

②、线性流量特性

指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定；或阀门上的压力降成为系统的主要压力降时，一般使用线性流量特性。

③、百分比流量特性

指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范圃或整个系统的压力损失大大高于阀门的力损失，或开度变化、阀上压差变化相对较大。

④、开关

主用应于开关控制系统、要求开度较小时就有较大的流量、随开度的增加、流量很快就达到最大、些后再增加开度流量的变化很小。

进口电动调节阀结构图

进口电动调节阀主要零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
3	阀座/套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套/并帽	304	304	316	316L
6	中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	金属垫	304	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

进口电动调节阀主要性能指标

项目			指标值
基本误差%			配LIK3810L±2.5；配PSL±1.0
回差%			配LIK381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1
