进口电动三通调节阀

LIKVALVE公司的进口电动三通调节阀采用全新的设计理念,全系列模块化设计。只需更换阀内件就能形成不同结构的阀门。产品内件类型丰富,可以满足绝大多数工业自控系统的要求。其中对各种内件结构都进行了全面的升级,比如单座阀的快拆式结构,套筒阀采用进口的平衡密封圈,使用寿命更长。创新性的整体式填料函结构,方便用户更换,同时特殊的填料结构,保证了阀门阀杆部位密封的长期稳定可靠。
在工业自动化过程控制领域中,调节阀通过接受调节控制单元输出的控制信号,借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些最终控制元件去完成。
LIKVALVE公司同时为用户量身定制服务,在高温、低温、高压、耐磨、耐腐等系列场合,可提供全套控制阀一站式解决方案。
LIKVALVE公司调节阀产品结构分为:单座、套筒、笼式、小流量、三通、衬氟、低温、高温、高压、保温、波纹管、食品卫生等多样结构!

进口电动三通调节阀是由直行程电动执行机构和三通调节阀体组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动三通调节阀具有调节精度高,动作稳定可靠等优点。电动三通合流调节阀主要用于将两种流体混合成第三种流体;电动三通分流调节阀主要用于将一股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀,用于液体、气体、蒸汽等介质的调节与控制。


进口电动三通调节阀特点


1.进口电动三通调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

2.进口电动三通调节阀具有调节精度高、控制精度和性能比DKZ型有明显提高。

适用场景:


进口电动三通调节阀设计特色


三通分流合流调节阀整体具有动作灵敏、

连线简单、流量大、体积小、调节精度高等特点。

三通合流调节阀主要用于将两种流体混合成第三种流体

三通分流调节阀主要用于将一股流体

分成两股流体。

三通分流合流调节阀产品可代替两台互为

开关的单、双座调节阀, 用于液体、

气体、蒸汽等介质的调节与控制。


进口电动三通调节阀技术参数


公称通径

DN0.5DN400(G1/8"16")

阀体型式

三通铸造阀阀

公称压力

PN1.66.3MPaANSI 150300JIS 1020K

连接型式

法兰连接、焊接式(对焊、承插焊)

法兰标准

GBHGJBANSIJISDIN

阀体材料

铸钢、不锈钢、铬钼钢、双相钢等

内件材质

不锈钢、不锈钢+堆焊司太莱合金、钛和耐腐蚀合金等

阀盖形式

标准型、高温型、波纹管密封型等

密封填料

压盖型式:螺栓压紧式

流量特性

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

泄露等级

:                  直线性





进口三通阀的工作原理及注意事项


三通阀有3个出入口与管道相连,相当于两台单座调节阀合成一体。三通调节阀按作用方式可以分为三通合流阀和三通分流阀两种,如下图所示。




三通合流是两种流体通过调节阀加以混合,例如两种不同温度的流体通过阀门混合成温度介于前两者之间的流体。这种三通调节阀有两个进口和一个出口。三通分流是把一种流体通过阀门后分成两路,当调节阀在关闭一个出口的同时就打开另一个出口,这种三通调节阀有一个入口和两个出口。

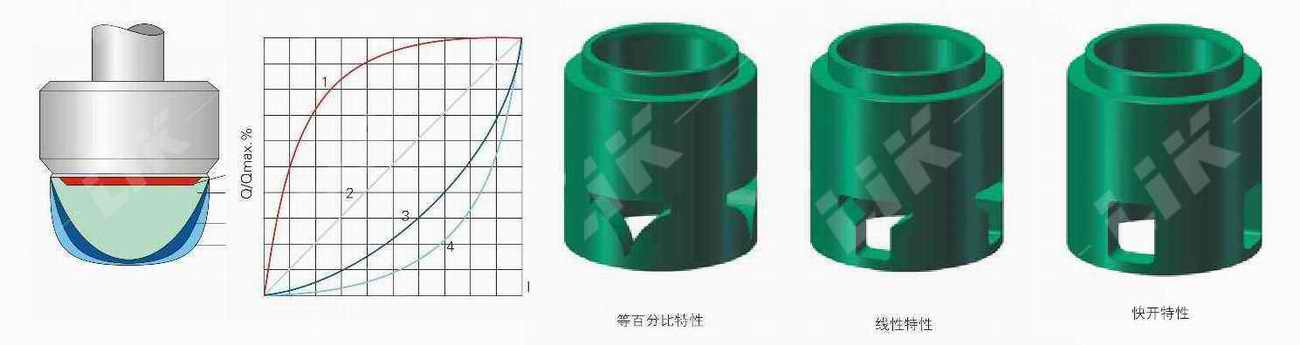

流量特性


调节阀的流量特性是在阀两端压差不变的情况下,不可压缩流体通过调节阀的流量与开度之间的关系,这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上,调节阀控制工艺介质时,开度的变化阀上压差也是相应变化的。

在这种情况下,调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线,我们把这种流量特性叫做实际的流量特性。




线性流量特性:指调节阀的流量与开度成直线比例关系。通常用于压差变化小,几乎恒定;或阀门上的压力降成为系统的主要压力降时,一般使用线性流量特性。

等百分比流量特性:指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范圃或整个系统的压力损失大大高于阀门的力损失,或开度变化、阀上压差变化相对较大。
