LIKVALVE公司的进口电动压力调节阀采用全新的设计理念，全系列模块化设计。只需更换阀内件就能形成不同结构的阀门。产品内件类型丰富，可以满足绝大多数工业自控系统的要求。其中对各种内件结构都进行了全面的升级，比如单座阀的快拆式结构，套筒阀采用进口的平衡密封圈，使用寿命更长。创新性的整体式填料函结构，方便用户更换，同时特殊的填料结构，保证了阀门阀杆部位密封的长期稳定可靠。
在工业自动化过程控制领域中，调节阀通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些最终控制元件去完成。
LIKVALVE公司同时为用户量身定制服务，在高温、低温、高压、耐磨、耐腐等系列场合，可提供全套控制阀一站式解决方案。
LIKVALVE公司调节阀产品结构分为：单座、套筒、笼式、小流量、三通、衬氟、低温、高温、高压、保温、波纹管、食品卫生等多样结构

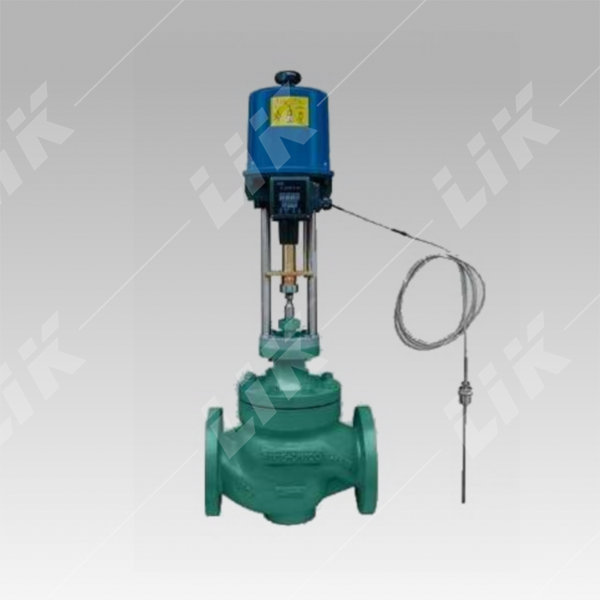

进口电动压力调节阀是属于电动调节阀的一种类型，目的是用来控制流体的介质的压力，他包含电动执行器，调节阀，压力变送器，控制器，调节仪一套产品，电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，将电流信号转变成相对应的直线位移，自动地控制调节阀开度达到对压力连续调节，以达到自动控制阀后的压力
进口电动压力调节阀工作原理
进口电动压力调节阀工作原理为：首先由压力变送器采集来的流体介质的压力信号，经压力变送器转换成4~20mA电信号送给数显压力表，同时也送给智能自动调节器，智能调节器经过内部PID运算、整定输出4~20mA电信号给自动调节阀，实现控制系统压力平衡。
进口电动压力调节阀主要零件材料
|
1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
3 |
阀座/套筒 |
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
导向套/并帽 |
304 |
304 |
316 |
316L |
|
6 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
7 |
阀盖 |
WCB |
304 |
316 |
316L |
|
8 |
阀杆 |
304 |
304 |
316 |
316L |
|
9 |
金属垫 |
304 |
304 |
316 |
316L |
|
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
11 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
12 |
填料压盖 |
WCB |
304 |
316 |
316L |
进口电动压力调节阀主要性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配LIK3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配LIK381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||

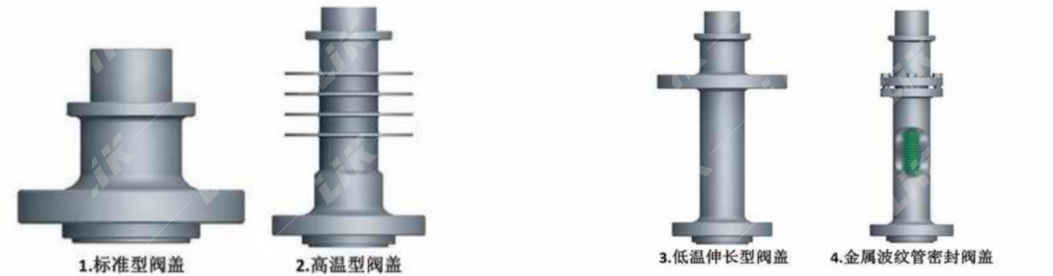

进口电动调节阀阀盖形式
①、标准型阀盖：为常温上阀盖，阀盖材质与阀体材质完全一样，起到封闭阀体和连接执行机构的作用；工作温度∶-30℃~260℃。
②、高温型阀盖 ：通过散热片增大阀盖与周围空气的接触面积，起到散热作用。有效保护填料及执行机构；工作温度∶ -45℃~530℃ 。
③、低温伸长型阀盖：适用于低温状态下的介质(如液氧、液氮)，该类型上阀盖能有效保护填料和执行机构；工作温度∶-196℃~45℃。
④、金属波纹管密封阀盖：阀盖内装有不锈钢波纹管组件，将介质与外界隔绝，并能保证阀杆作上下移动；此外在上阀盖里面仍有标准填料函，确保不会因介质外漏而造成浪费或引起环境污染；工作温度∶-60℃-530℃。

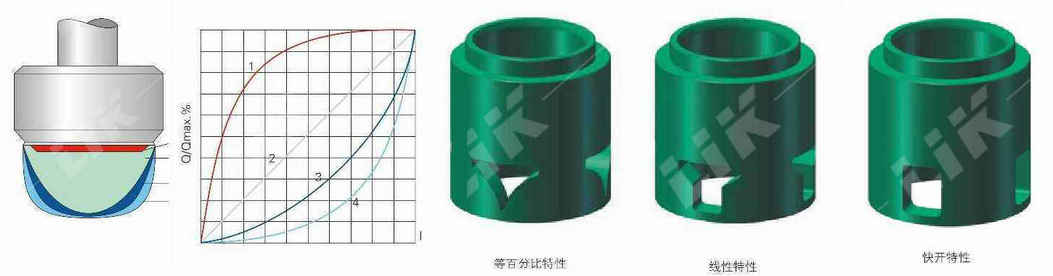

①流量特性
调节阀的流量特性是在阀两端压差不变的情况下，不可压缩流体通过调节阀的流量与开度之间的关系，这种流量特性叫做固有流量特性。典型的固有流量特性有线性特性和等百分特性。实际上，调节阀控制工艺介质时，开度的变化阀上压差也是相应变化的。
在这种情况下，调节阀的开度与流量之间的特性曲线就会偏离固有流量特性曲线，我们把这种流量特性叫做实际的流量特性。
②、线性流量特性
指调节阀的流量与开度成直线比例关系。通常用于压差变化小，几乎恒定；或阀门上的压力降成为系统的主要压力降时，一般使用线性流量特性。
③、百分比流量特性
指行程变化所引起的流量变化率与此点原来的流量成正比关系。通常用于要求较大的可调范圃或整个系统的压力损失大大高于阀门的力损失，或开度变化、阀上压差变化相对较大。
④、开关
主用应于开关控制系统、要求开度较小时就有较大的流量、随开度的增加、流量很快就达到最大、些后再增加开度流量的变化很小。
