产品详情

进口低温截止阀

德国《LIK》莱克-是领先的阀门制造商之一, 是一家具有典型德国传统基因的企业, 历史悠久且运营成功。 公司可追溯1932年建于法兰克福, 专业生产进口低温截止阀,进口不锈钢低温截止阀,进口碳钢低温截止阀,进口铸钢低温截止阀,进口焊接低温截止阀,进口法兰低温截止阀,进口手动低温截止阀,进口低温液氨截止阀,进口液氮低温截止阀,进口液氧截止阀,进口承插低温截止阀,进口对焊低温截止阀,进口低温氢气截止阀,进口二氧化碳截止阀系列阀门产品, 主要应用在高压力、 高温度、空气水用、油用、气体、蒸汽、电站等苛刻工况下。
产品选型订购说明:
莱恩产品:如有型号标准,请直拨销售热线咨询,了解详情!
技术支持:如没有产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
产品订货参数:通径(DN),压力范围(Mpa),温度(℃),连接方式(螺纹、法兰、焊接、对焊式等)。
产品驱动方式:手动、蜗轮、气动、电动等。
产品标准:GB、美标ANSI、德标DIN等。
确认:本公司提供清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

进口低温截止阀主要用于液氧(液氮、液氩)等低温液体贮运设备的管理系统,具有开关灵活、密封可靠、耐压等特点, 超低温长轴截止阀适用液氧、液氮、液氩、液化天然气、液态二氧化碳、乙烯、丙烯、丙烷等介质


进口低温截止阀结构优点:


1. 介质流动方向压力范围PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;压力范围PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

2. 结构比闸阀简单,制造与维修都较方便。

3. 流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

4. 密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

5. 启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

6. 全开时阀瓣经常受冲蚀。

7. 启闭力矩大、启闭较费力,启闭时间较长。


进口低温截止阀技术参数


口径范围

DN15DN200(1/2"8")

温度范围

-196℃150℃

压力范围

PN16-PN100

阀体材质

深冷低温钢

阀杆材质

深冷低温钢

阀盖材质

深冷低温钢

阀座材质

深冷低温钢

连接方式

法兰/焊接/内螺纹

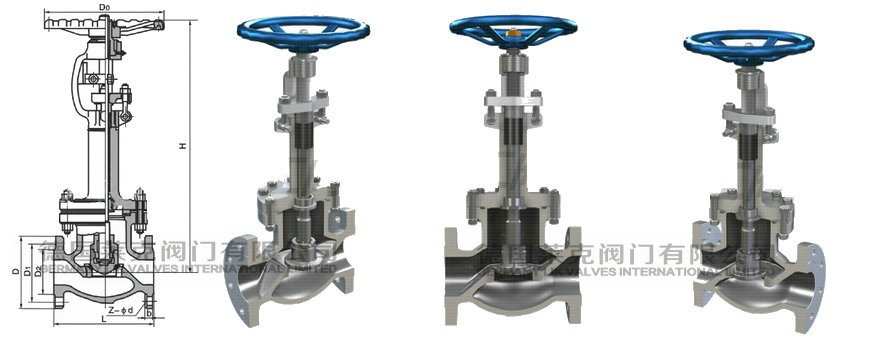

进口低温截止阀连接尺寸


NPS

DN

L

D

D1

D2

b

f

Z-d

W

H

-46℃

-101℃

-196℃

2

50

203

150

120.7

92.1

19.5

2

4-19

180

466

486

S26

3

80

241

190

152.4

127

24.3

2

4-19

280

541

571

611

4

100

292

230

190.5

157.2

24.3

2

8-19

280

630

660

700

5

125

330

255

215.9

185.7

24.3

2

8-23

360

668

698

738

6

150

356

280

241.3

215.9

25.9

2

8.22

360

796

626

876

8

200

495

345

296.S

269.9

29

2

8-22

450

600

630

880



温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的进口低温截止阀性能参数、结构尺寸参数、价格等详情,请联系我们。
