进口气动保温调节阀-进口夹套保温气动调节阀-德国莱克LIK品牌

进口气动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小,流量大,可调范围广，流量特性精度高,符合IEC534标准。气动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹磁装置，使工艺过程按要求进行下去。气动保温调节阀的泄漏符合ANSI B16.104标准。气动保温调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。

进口气动保温调节阀产品特点

1、气动保温调节阀顶置式单座调节阀，结构紧凑，零件少，维修方便。

2、绝缘套筒调节阀的金属阀芯适用于多种任务，符合IV级泄漏标准，而软密封阀芯符合VI级泄漏标准。

3、阀体根据流体力学原理设计了均匀截面和低流阻流路，增加了额定流量系数。

4、可调范围广，独特的可调比例为50：1。

5、执行器采用多弹簧结构，降低高度和重量。

6、调节阀具有保温功能，用于冷却后容易结晶固化的领域

进口气动保温调节阀零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
3	阀座/套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套/并帽	304	304	316	316L
6	中垫	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	保温夹套	25	304	316	316L
10	填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

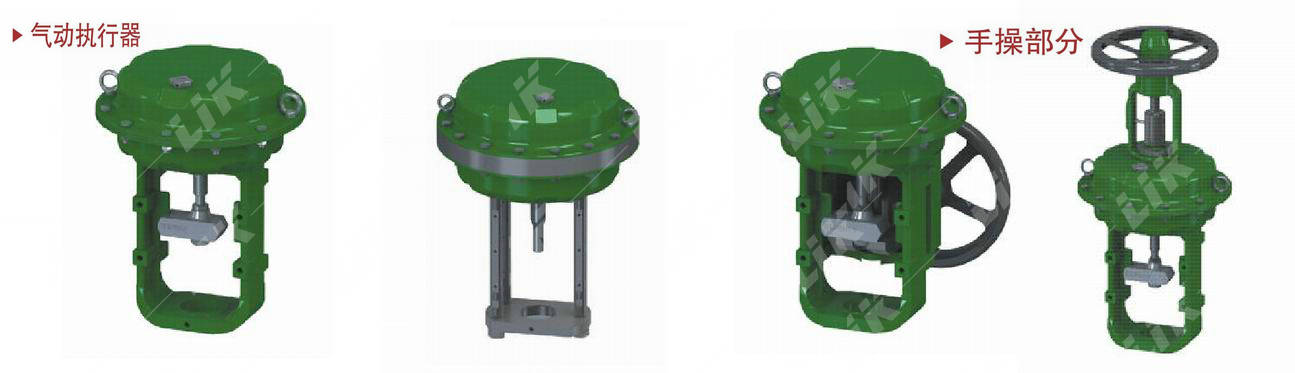

进口气动式执行机构规格参数

作用方式：正作用，反作用

产品规格：22#，23#，34#，45#，56#

气源压力：0.32(0.08~0.24), 0.28(0.04~0.20) Mpa

温度范围：-30~70℃, -40~100℃

可选附件：顶装手轮或侧装手轮

配置执行器类别	多弹簧簿膜执行机构
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC

进口气动保温调节阀产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
