进口气动低温调节阀

德国莱克LIK品牌:进口气动低温调节阀由气动薄膜执行机构和耐低温的单、双座阀两部分组成,是一种在低温,深冷场合使用的调节阀。采用长颈阀盖保温,配用多弹簧执行结构,具有总体结构紧凑、重量轻、稳定性好等优点。气动低温调节阀阀体采用精密铸造角形结构,材料为铝合金,具有良好的耐低温性。气动低温调节阀由调节器来的信号压力输入气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节。气动低温调节阀具有结构紧凑

进口气动低温调节阀在石油、化工、冶金等工业生产过程的自动控制中得到广泛的应用。气动低温调节阀它特别适用于-60~-250℃低温状态下的介质(如液氧、液氮等)的调节。是我公司专门针对超低温工况研发的气动调节阀产品之一。气动低温调节阀为确保调节精度,必须配用阀门定位器。它与常温调节阀不同之处在于采用长颈型上阀盖,使填料处于常温下工作。气动低温调节阀由阀门定位器给出信号压力输入到气动薄膜执行机构的气室,产生推力,通过连接杆件带动阀芯,阀芯位置的变化使阀的流通截面积变化,实现对介质流量的调节


进口气动低温调节阀技术参数


口径范围

DN15DN250 (1/2"10")

公称压力

PN 1.62.54.06.410.0 MPa

连接方式

法兰式、焊接式、螺纹式

阀盖形式

低温型-10-196℃、超低温型-196-250

结构可选

单座、多孔式套筒

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀体材料

铸钢(WCB)、不锈钢(CF8CF8MCF3CF3M)

阀盖形式

低温加长杆型




执行器参数

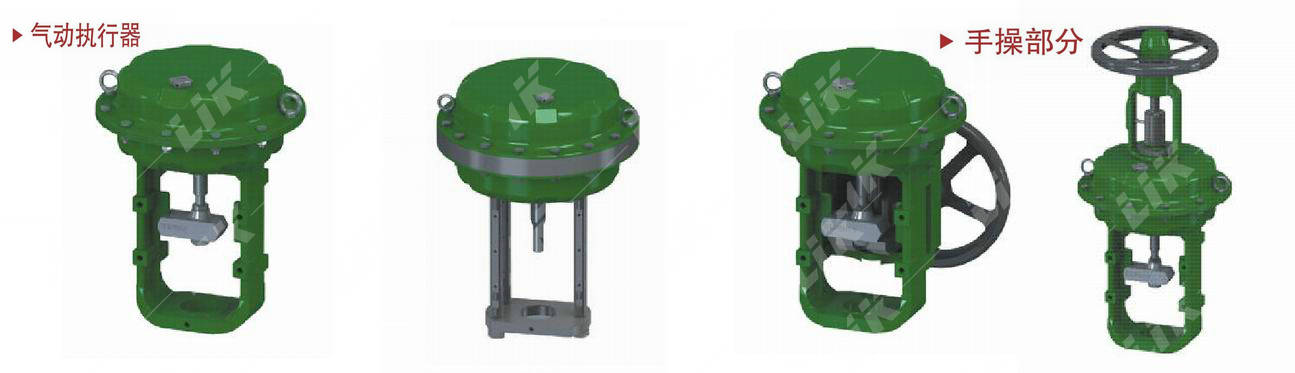

进口气动薄膜式执行机构,为多弹簧薄膜式执行机构,具有重量轻、体积小、输出力稳定等特点。气源通过作用在执行器内部的膜片,克服弹簧的反作用力做上下直线运动。在无气源压力时,压缩弹簧反弹释放压力推动执行器的推轴往上或者往下运动。该系列执行机构按作用方式不同可分为正作用与反作用两种类型。L1系列薄膜式直行机构,与定位器配合使用,可实现高精度的位置调节。

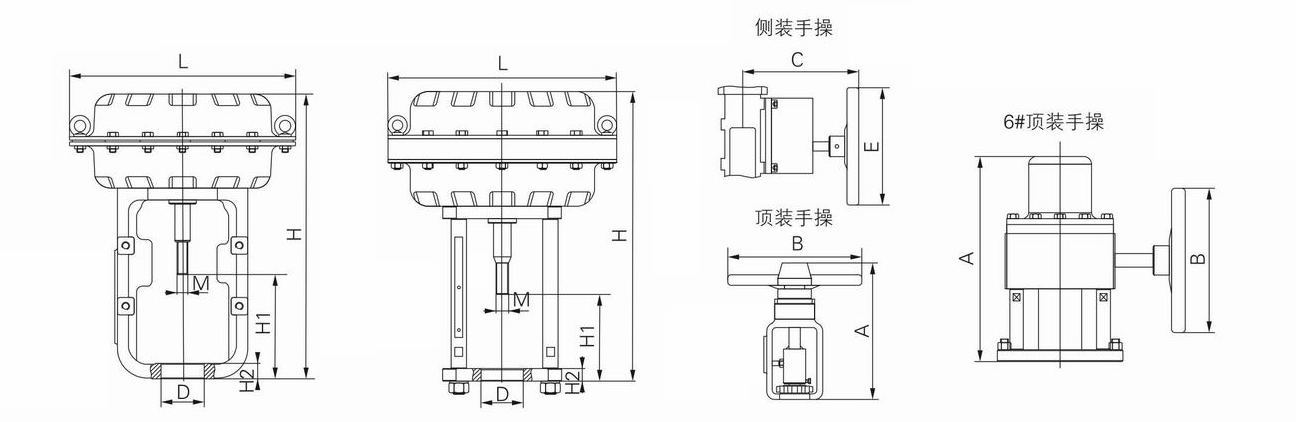

执行器规格参数


作用方式

正作用,反作用

产品规格

22#23#34#45#56#

气源压力

0.32(0.08~0.24), 0.28(0.04~0.20) Mpa

温度范围

-30~70, -40~100

可选附件

顶装手轮或侧装手轮



配置执行器类别

多弹簧簿膜执行机构

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC


进口气动低温调节阀安装说明


1、垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。

2、安装在靠近地面或楼板的地方,以便于维修,对装有阀门定位器或手轮机构者,更应保证观察,调整和操作的方便。

3、一般都设置旁通管路,以便在自控系统发生故障或维修调节阀时切换到手动操作,不至于停止生产。

4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制阀门的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。

5、气动低温调节阀安装时,应使介质流向与阀体指示方向一致。
