进口气动球阀

德国莱克LIK品牌领先的阀门制造商之一, 是一家具有典型德国传统基因的企业, 历史悠久且运营成功。 公司可追溯1932年建于法兰克福, 专业生产进口气动球阀,进口气动高压球阀,进口气动高温球阀,进口气动蒸汽球阀,进口气动O型球阀,进口气动V型球阀,进口气动三通球阀,进口气动偏心球阀,进口气动真空球阀,进口气动塑料球阀,进口气动法兰球阀,进口气动对夹球阀,进口气动卡箍球阀,进口气动焊接球阀,进口气动螺纹球阀,进口气动对焊球阀

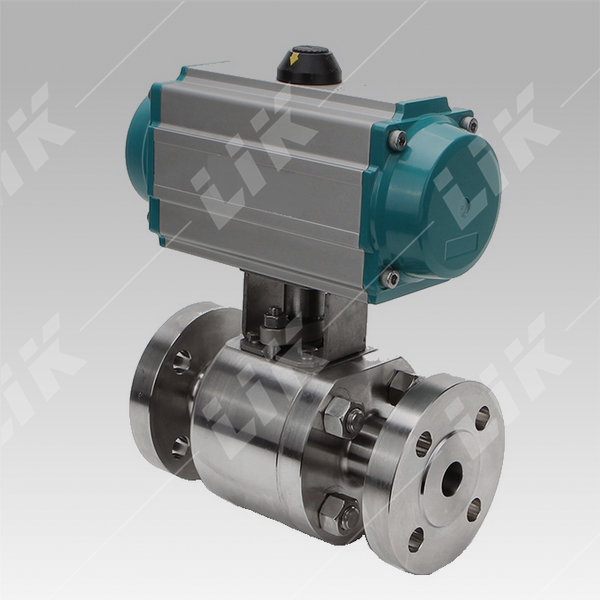

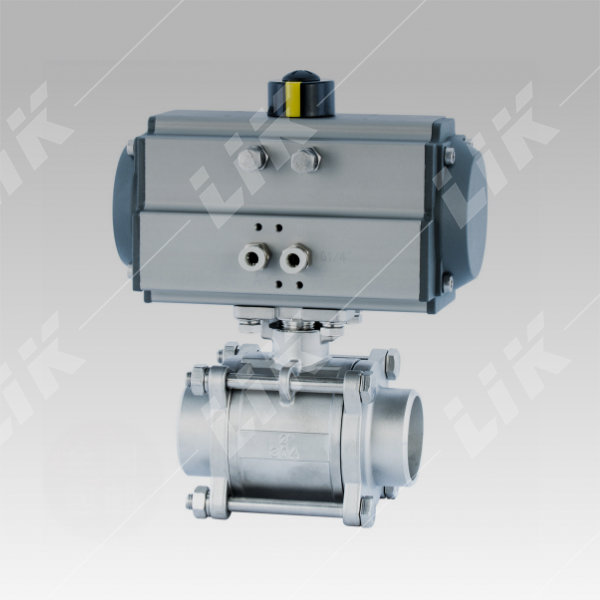

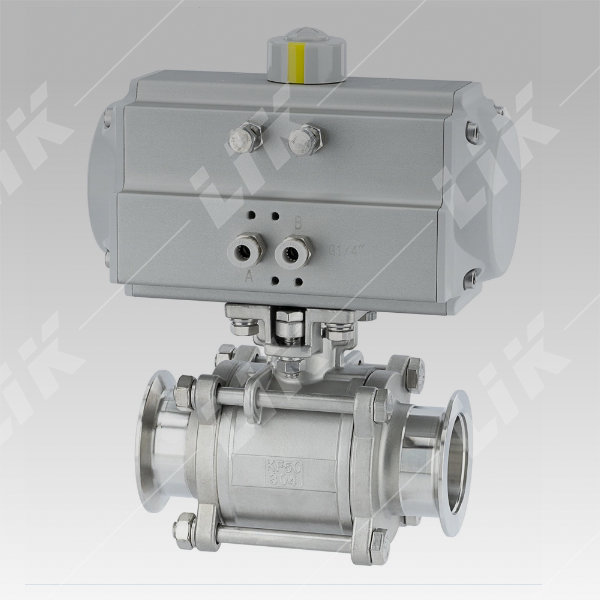

进口气动球阀是用压缩空气来驱动的阀门,是由气动活塞式执行器与球阀组成。气动球阀在管道中可任意位置安装,只需要用气动执行器用气源旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。


进口气动球阀产品特点


1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。

4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。


进口气动球阀工作原理


进口气动球阀只需要通过压缩空气进入气动执行器,气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关,可根据工况需求装配阀门定位器,从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启,有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态,当执行器工作时,只需很小的转动力矩就能将阀门关紧严密,从而可达到快速截断切断的原理。


进口气动球技术参数


公称通径

DN15DN250 (1/2"10")

压力范围

PN1.66.4MPa (150300LB)

温度范围

-40℃~+425℃(定做高温)

材质可选

碳钢、不锈钢、铬钼钢、合金钢.

密封材料

PTFEPPLPEEK、金属

连接形式

法兰式、焊接式、螺纹式

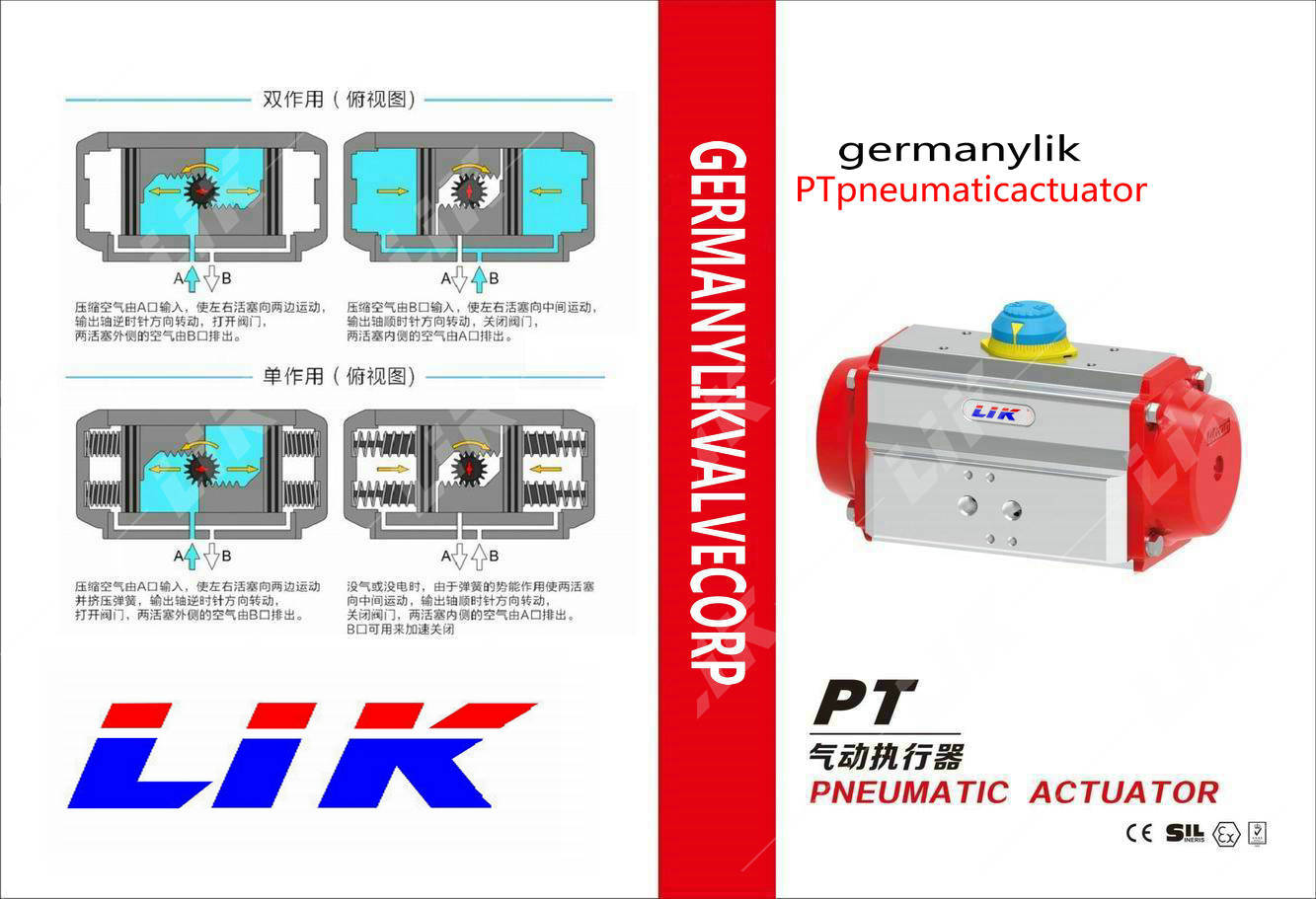

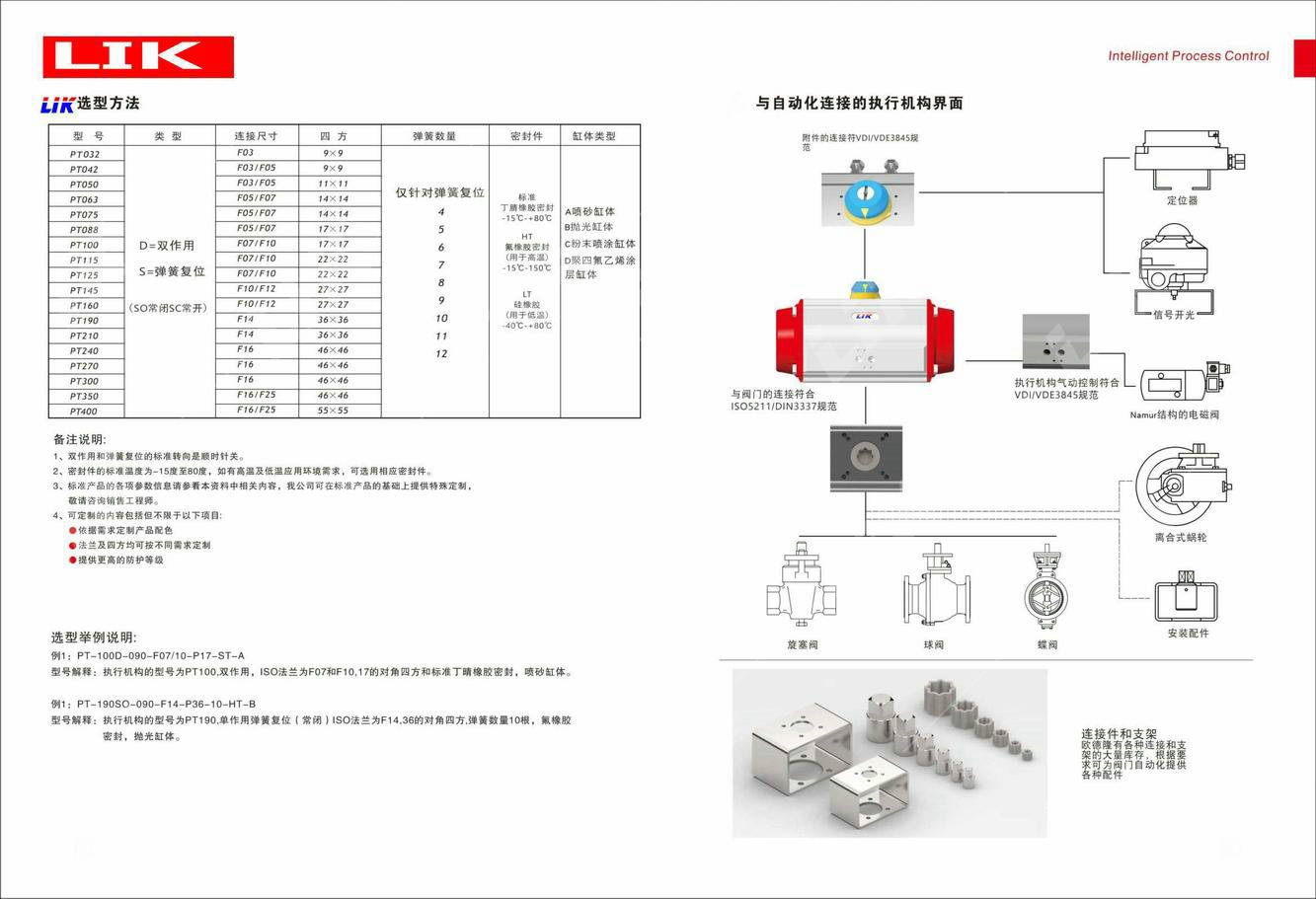

进口气动球阀执行器参数










执行器型号

PTATARAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


进口气动球阀的安装使用


1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。

2、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。

3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。

4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。.

5、本类阀应安装在管道的水平方向或垂直方向。

6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。

4、操作和使用

1、操作前须确认管路和阀已被冲洗过。

2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。
