产品详情

进口德标闸阀

德国莱克领先的阀门制造商之一, 是一家具有典型德国传统基因的企业, 历史悠久且运营成功。 公司可追溯1932年建于法兰克福, 专业生产进口德标闸阀.进口德标铸钢闸阀.进口德标蒸汽闸阀.进口蒸汽碳钢闸阀.进口德标法兰闸阀,进口德标动闸阀,进口高温德标闸阀,进口焊接德标闸阀,进口不锈钢德标闸阀系列阀门产品, 主要应用在高压力、 高温度、空气水用、油用、气体、蒸汽、电站等苛刻工况下
产品选型订购说明:
莱克产品:如有型号标准,请直拨销售热线咨询,了解详情!
技术支持:如没有产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
产品订货参数:通径(DN),压力范围(Mpa),温度(℃),连接方式(螺纹、法兰、对夹等)。
产品驱动方式:手动、蜗轮、气动、电动等。
产品标准:GB、日标JIS、美标ANSI、德标DIN、英标BS、欧标EN等。
确认:本公司提供清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

进口德标闸阀适用于Class150Class2500PN10PN420的各种管路上,用于截断或接通管路中的介质。选用不同的材质,超达集团的德标闸阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。德标闸阀的驱动方式为手动、齿轮传动、气动或电动。德标闸阀一般采用法兰连接,也可采用对焊连接。

闸阀处在全开位置时,上密封结构能够可靠密封。但是,根据API 600标准,不建议用户在阀门承压时通过上密封实现添加或换填料的目的。阀杆采用整体锻造结构,阀杆较小直径按照标准规定,阀杆与闸板采用形结构连接,其连接处的强度大于阀杆梯形螺纹处的强度,阀杆与闸板连接处的强度试验符合API 591的规定。


进口德标闸阀特点


1、德标闸阀结构紧凑、设计合理、阀门刚性好、通道流畅,流阻系数小

2、密封面采用不锈钢和硬质合金,适用寿命长。

3、采用柔性石墨填料、密封可靠、操作轻便灵活。

4、驱动方式有:电动、气动、齿轮转动、结构形式:弹型楔式单闸板、刚性楔式单闸板双闸板式

5、水封闸阀广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置。


进口德标闸阀主要零件材料


编号

名称

材料

编号

名称

材料

1

阀体

GS-C25+13Cr

10

压盖眼栓

A193 B7

2

阀瓣

GS-C25+13Cr

11

压盖

A182 F6

3

阀杆

A182 F6

12

螺母

A194 2H

4

螺母

A194 2H

13

压套

GS-C25

5

螺栓

A193 B7

14

油嘴

Brass

6

垫片

SS+Graphite

15

阀杆螺母

A439 D2

7

阀盖

GS-C25

16

固定螺母

Carbon Steel

8

填料

Graphite

17

手轮

A536

9

Carbon Steel

18

螺母

Carbon Steel

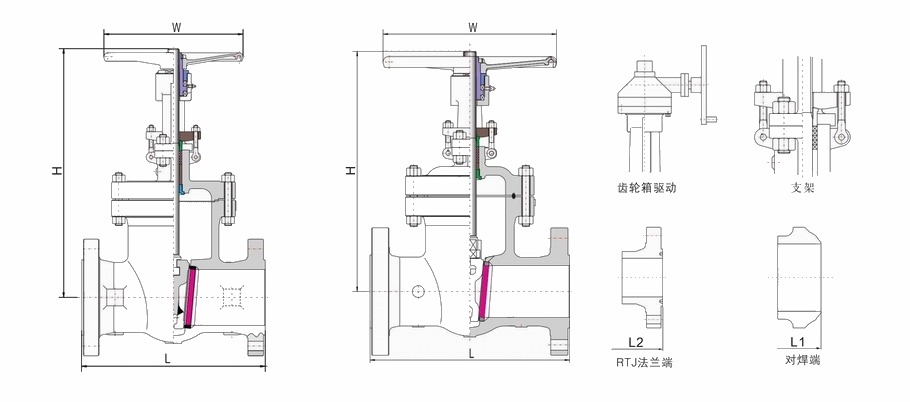

进口德标闸阀连接尺寸




DN

L

D

D1

D2

b

f

H

40

240

150

110

88

18

3

305

50

250

165

125

102

20

3

344

65

270

185

145

122

20

3

377

80

280

200

160

138

20

3

415

100

300

220

180

158

20

3

473

125

325

250

210

188

22

3

505

150

350

285

240

212

22

3

550

200

400

340

295

268

24

3

815

250

450

405

355

320

26

3

969

300

500

460

410

378

28

4

1145

350

550

520

470

438

30

4

1300

400

600

580

525

490

32

4

1450

450

650

640

585

548

34

4

1597

500

700

715

650

610

36

4

1755
