进口弹性座封闸阀

德国莱克LIK品牌,进口弹性座封闸阀,采用新颖的结构设计、严格的制造技术和高性能的新型材料,克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷,密封性能可靠,结构紧凑,通道流畅,流阻系数小,操作轻快,维护简单便利,使用寿命长。适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等,在建筑、城市环保等行业的流体管线上作为截流装置使用。暗杆弹性座封闸阀适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等,在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管线上作为截断装置使用(不适用于节流)
产品选型订购说明:
莱恩产品:如有型号标准,请直拨销售热线咨询,了解详情!
技术支持:如没有产品型号规格,请把工况要求、设计图纸、技术规范,发送传真或邮件至本公司。
产品订货参数:通径(DN),压力范围(Mpa),温度(℃),连接方式(螺纹、法兰、焊接、对焊式等)。
产品驱动方式:手动、蜗轮、气动、电动等。
产品标准:GB、美标ANSI、德标DIN、英标BS、欧标EN等。
确认:本公司提供清单及技术标准说明至客户确认,在双方技术各方面确认后再拟定合同。
阀门质量要求、质量标准、供方对质量负责的条件:按有关质量标准。

进口弹性座封闸阀,采用新颖的结构设计、严格的制造技术和高性能的新型材料,克服了传统闸阀密封不良、内件特别是闸板易锈蚀、橡胶弹性疲乏易老化等缺陷,密封性能可靠,结构紧凑,通道流畅,流阻系数小,操作轻快,维护简单便利,使用寿命长。适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等,在建筑、城市环保等行业的流体管线上作为截流装置使用。暗杆弹性座封闸阀适用于生活用水系统、给排水系统、污水处理系统、化工流体输送系统等,在建筑、城市环保、石化、医药、食品、冶金、纺织、电力等行业的流体管线上作为截断装置使用(不适用于节流)


进口弹性座封闸阀特点


1、球墨铸铁壳体:阀体和阀盖材质为球墨铸铁,强度高耐腐蚀。阀座与阀体整体铸造成型,无需任何加工。

2、全径平底流道:阀门全开时闸板完全生离流道,阀座底部无凹槽,不易堆积杂物,与直管道等同,流阻低。

3、全部包胶闸板:高性能橡胶将骨架全部包覆,铸铁衬底与介质隔离,无腐蚀。橡胶软密封,与骨架牢固粘接,整体硫化成形。

4、整体式铜螺母:闸板螺母与骨架整体连接,无运动空行程及松脱现象。青铜材质,与阀杆间自润滑,有效降低操作扭矩。

5、闸板导轨系统:阀体与闸板间带导轨系统。闸板密封时承载水压不偏移,升降时橡胶无接触磨损,防止阀杆弯曲。

6、不锈钢阀杆:不锈钢耐腐阀杆,梯形螺纹滚压加工,螺牙光滑耐磨,有效降低操作扭矩,提高了使用寿命。

7、双止推轴承(暗杆型DN300):阀杆颈部带双止推轴承,倒装式阀杆避免被水压冲出。青铜材质,与阀杆间自润滑,有效降低低操作扭矩。

8、阀杆轴向密封(暗杆型):三道O形密封圈,水压作用下轴向自密封,无填料密封调节之烦恼。顶部挡尘圈,组织外部杂质进入轴封内部。

9、倒密封结构(暗杆型DN300):允许阀门在不断水且处于任何开度的进击情况下,更换压盖处的O形密封圈。


进口弹性座封闸阀零件材料


零件名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

阀杆

不锈钢

阀盖

灰铸铁、球墨铸铁、铸钢

支架

灰铸铁、球墨铸铁、铸钢

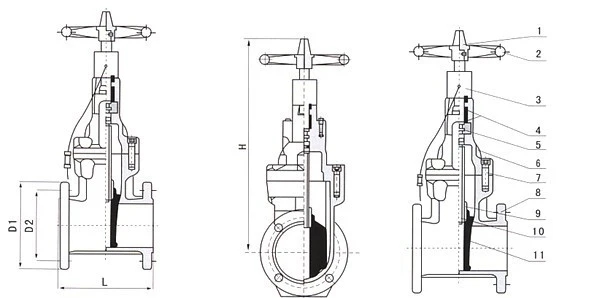

进口弹性座封闸阀连接尺寸





DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H

732

773

820

870

915

1003

1110

1263

1360

1550

1610

1900

1938

212
