进口气动真空蝶阀

进口气动真空蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降 很小,故具有较好的流量控制特性。

进口气动高真空蝶阀是由气动执行器和真空蝶阀组成,使用在负压的场合,安装对应的阀门附件可以用来切断和调节的场合使用,例如:配电磁阀换向阀、限位开关等用在开关和切断的场合,配阀门定位器,给出模拟量控制信号4-20mA,可以控制阀门开度大小,来实现调节管道压力、流量、温度的大小


进口气动高真空蝶阀主要特点


设计新颖、合理、结构独特,重量轻,启闭迅速。

操力矩小,操作方便,省力灵巧。

可以任何位置安装,维修方便。

密封件可以更换,密封性能可靠达到双向密封零泄漏。

密封材料耐老化、耐腐蚀,使用寿命长等特点。


进口气动高真空蝶阀产品应用


进口气动高真空蝶阀是用来接通或切断真空管路中的气流,蝶阀的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。阀门开闭有锁定功能;适用的工作介质为空气和非腐蚀性气体。

   进口气动高真空蝶阀适用的介质为空气及弱腐蚀性气体;是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门;并已广泛应用于新能源、真空铸造、真空镀膜行业及半导体产业。


进口气动高真空蝶阀作用原理


气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动达到接通或切断真空管路中气流的目的。适用介质为纯净空气或非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。


进口气动高真空蝶阀技术参数


阀体形式

直通扁平形式阀体

阀体材质

碳钢、304316316L

蝶板形式

垂直板式

蝶板材质

304316316L

结构形式

中线结构

密封材质

三元乙橡胶、氟橡胶

公称通径

DN32400mm

公称压力

PN0.251.0MPa;法兰标准GB255552556-81

适用温度

-20+70-40+700-20+150

连接形式

对夹

压盖形式

螺帽压紧式



三元乙橡胶、氟橡胶


进口气动高真空蝶阀执行机构


执行器型号

GTATAW系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构、双作用执行机构

可选附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

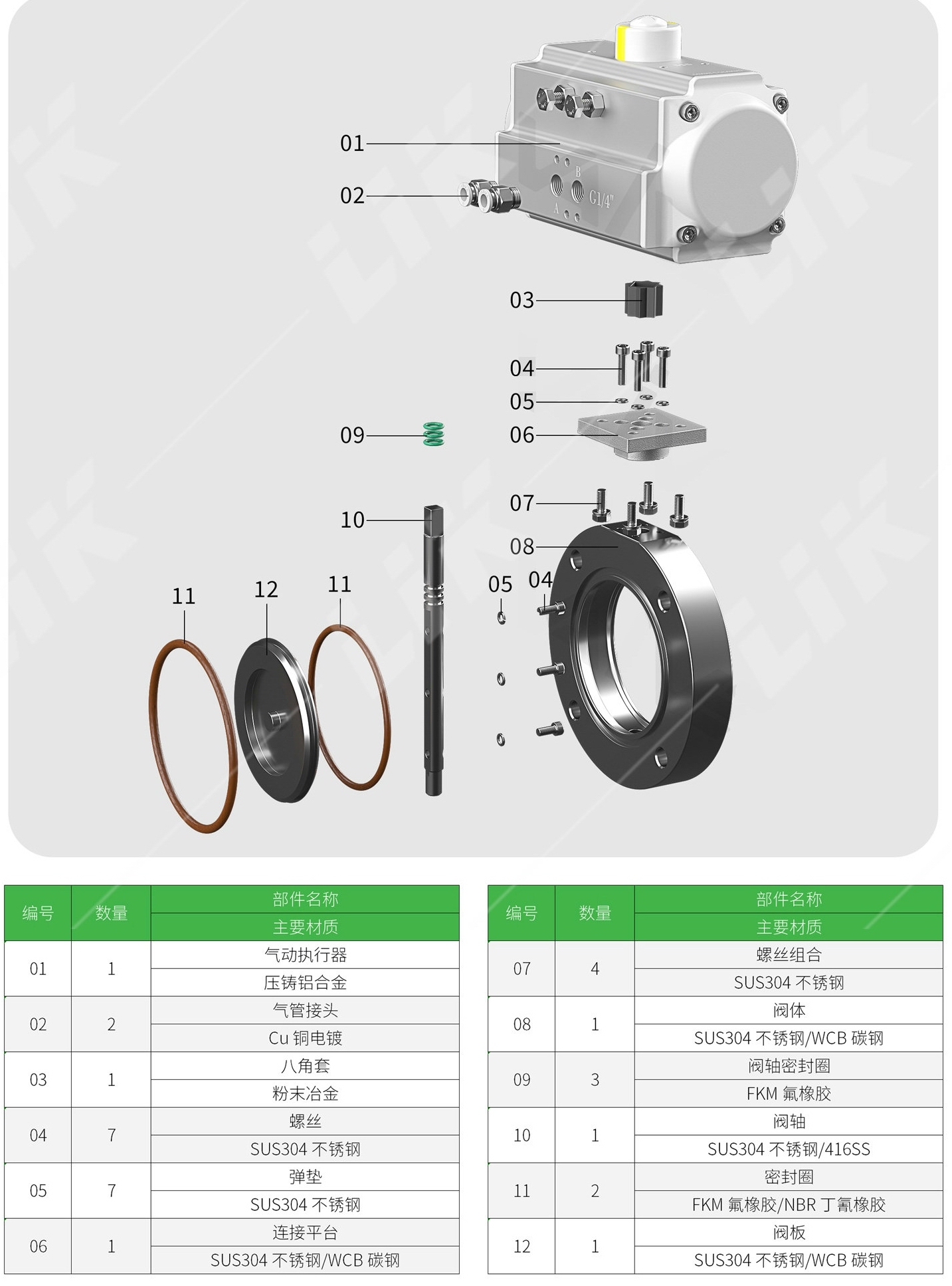

外形尺寸
