进口气动高性能蝶阀

进口气动高性能蝶阀阀板与密封圈采用偏心结构,具有结构紧凑、体积小、质量轻、密封可靠、使用寿命长等特点,兼备调节和切断两种功能。广泛应用与治金、化工、电力、轻纺、食品、医药、造纸等工业部门及市政工程、水厂等管道对自来水、污水、油类液体或空气、煤气、天然气、水蒸气等介质进行切断或压力、流量控制。本系列产品分为PTFE类阀座密封和PTFE+金属密封圈阀座密封结构,密封泄露等级零泄漏;流量特性为近似等百分比。

进口气动高性能蝶阀也叫作气动双偏心蝶阀, 由活塞式气缸和双偏心蝶阀组成,双偏心蝶阀在单偏心蝶阀的基础上进一步改良。其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用


产品特点


蓄能挠唇式密封座结构设计弹性好,密封可靠

蓄能挠唇是密封结构可补偿温度和压力的变化

无需增加0型圈或金属部件来保持密封

使用寿命长,维修量小

密封试验,双向达到无气泡泄漏


 执行器参数


执行器型号

ATSTGT系列单双作用气动执行器

供气压力

0.40.7MPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


自密封结构紧密闭合


采用了利用阀板和阀环上的液体压力,使两者紧密结合的新结构。因为液体压力越高,封闭性能越好,所以,其可靠性极高。
在构造上,两个方向无论哪一方受力,都可利用其液体压力,使阀板和阀环紧密接合。

两种阀座适用性广泛


备有聚四氟乙烯阀座。金属阀座这两种类型的阀座。适用于泥浆沉淀物、化学药品,至高压蒸汽等多种液体和控制条件。

HJF(高性能四氟密封蝶阀)                                                                HJM(高性能金属密封蝶阀)

聚四氟乙烯密封圈(PTFE50℃~232℃                                                 金属密封圈(inconel 450℃)
(PTFE50℃-232 C)



可以适用于具有强腐蚀性的化学药品和高达232℃的高温流体。例:纯水、空调冷温水、海水、水。福尔马林溶液。有机溶剂、空气、氧气、废气、城市气体、焦化气



适用于橡胶和聚四氟乙烯所无法控制的高温流体,可以替代闸阀、球阀使用。例:水蒸气、空气、燃气、废气、亚硫酸气体、氮气等


高性能蝶阀HJ系列是为了解决通用阀门难以适应的高低温、高压、真空等工况而开发的高性能蝶阀。具有独特的自密封和双偏心结构,另外通过对三种密封材料的选择,在广泛的使用条件下保证高性能。可以适用于球阀或闸阀无法封闭的腐蚀性泥浆乃至高温蒸气等广泛的流体。



自密封结构紧密闭合

设计上,阀板相对于阀体和阀座设置了两个偏心,因此在完全关闭前,阀板与阀座将维持在无接触状态。这种双偏心结构,可提供下列好处;


阀体双偏心构造


由于本体一侧的阀座和阀板之间的摩擦极少,因此可延长阀座的使用寿命,而且可用最小扭矩进行轻松的操作。 B、阀座的更换极为简单
可在现场取下座环,简单地进行阀座更换。


温度压力表

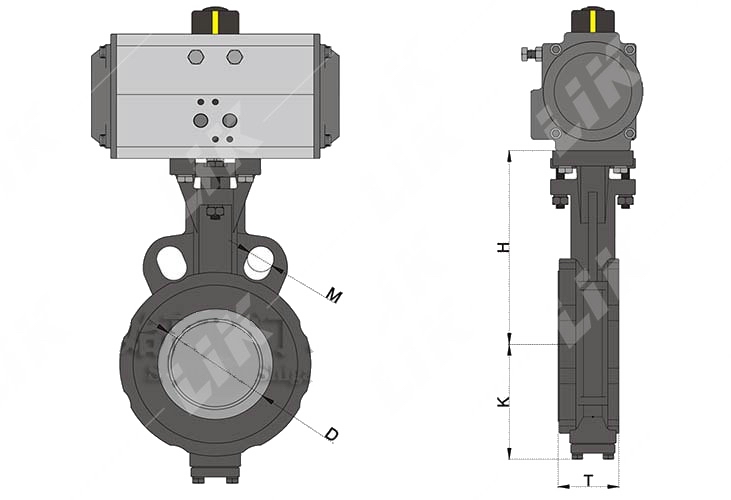

连接尺寸





DN

K

H

T

M

D

50

65

138

43

125

40

65

75

148

46

145

60

80

82

168

46

160

76

100

92

180

52

180

95

125

115

202

56

210

115

150

126

225

56

240

142

200

165

265

64

295

189

250

235

315

71

355

238

300

258

342

78

410

282

350

295

375

92

470

318

400

315

410

102

525

365

450

370

442

114

585

415

500

398

458

127

650

458

600

475

558

154

770

550
