德国莱克LIK品牌-进口卫生级气动对夹蝶阀是由气动执行器与卫生型蝶阀阀体组成，采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广范应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。
性能参数：
1、通径范围：DN15～DN200
2、适用范围：—10℃～+150℃
3、压力范围：≤1.0Mpa
4、主体材料：SUS304、SUS316L
5、密 封 圈： EPDM、NBR、PTFE
6、标 准：ISO，IDF，DIN，3A，SMS
7、连接方式：焊接式，快装式，螺纹式连接
进口卫生级气动对夹蝶阀是由气动执行器和蝶阀组成。气动卫生级蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，气动法兰衬氟蝶阀在低压大中口径管道上的使用越来越多。
特点
1、采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。
2、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀
技术参数
|
公称通径 |
DN50～300mm |
|
公称压力 |
PN1.0MPa |
|
阀轴材质 |
304/316/316L不锈钢 |
|
阀体材质 |
304/316/316L不锈钢 |
|
阀板材质 |
304/316/316L不锈钢 |
|
阀座密封 |
硅胶、PTFE |
|
结构形式 |
对夹型 |
|
温度 |
硅胶、PTFE≤150℃ |
|
适用介质 |
食品、药品、酒类，乳类、饮料 |
|
特点 |
重量轻、操作力矩小、拆装方便、耐老化 |
零件材料
|
零件名称 |
材料名称 |
|
阀体 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡胶、氟橡胶、聚四氟 |
|
阀杆 |
304、316、316L |
|
填料 |
硅橡胶、氟橡胶、聚四氟 |
执行器参数
|
执行器型号 |
AT、ST、GT系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|

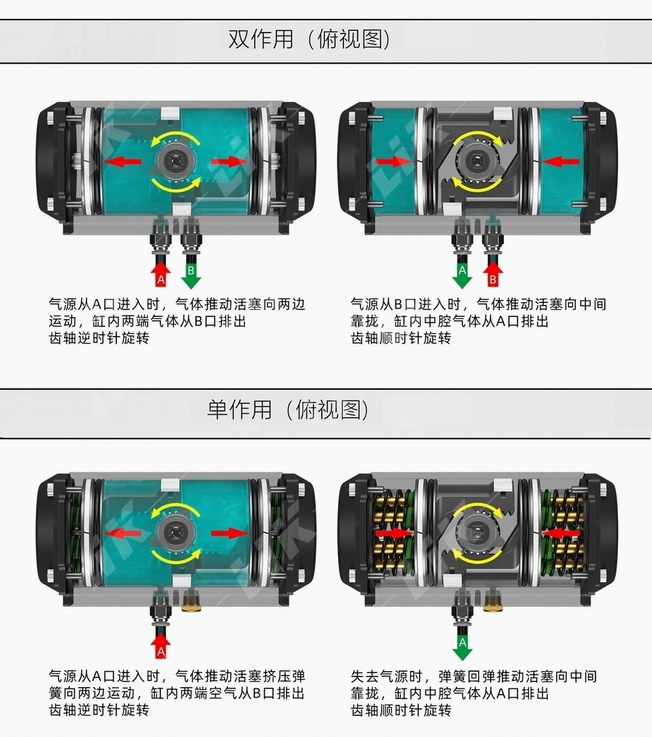

作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
连接尺寸
|
公称通径DN |
A |
B |
C |
D |
E |
|
40 |
140 |
282 |
63 |
60 |
32 |
|
50 |
140 |
286 |
63 |
60 |
43 |
|
65 |
140 |
295 |
70 |
60 |
46 |
|
80 |
171 |
300 |
89 |
63 |
46 |
|
100 |
186 |
350 |
106 |
65 |
52 |
|
125 |
254 |
392 |
120 |
65 |
56 |
|
150 |
254 |
430 |
132 |
90 |
56 |
|
200 |
296 |
443 |
164 |
103 |
60 |
|
250 |
296 |
491 |
200 |
103 |
68 |
|
300 |
384 |
565 |
238 |
118 |
78 |
