进口气动对夹三偏心蝶阀

德国莱克LIK品牌-进口气动对夹三偏心蝶阀是长寿命、节能型蝶阀，其结构采用三偏心原理设计，阀座采用硬软密封兼容的多层次结构或者全金属密封结构，是一种能在较高温度和较高压力环境上使用的高性能蝶阀产品。广泛应用到冶金、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等介质的管道上，作为介质或调节介质流量使用。
产品优势
1、根据用户不同的工况，可以选择不同材质的阀座，不同组分的强化聚四氟乙烯，分别能满足-196℃~-45℃的低温场合（KEL-F），-45℃~200℃的中温场合（二硫化钼强化聚四氟乙烯），-45℃~250℃的中温场合（碳纤维强化聚四氟乙烯）以及-45℃~400℃的高温场合（316金属阀座）
2、该系列阀门独特的偏置轴和偏心阀板的设计确保了阀门在开启和处于中间位置时密封环与阀板不发生接触，在密封环上无磨损点，达到转动扭矩低，操作机构小的优势。

进口气动对夹三偏心蝶阀由活塞式气动执行器和对夹三偏心蝶阀组成。三偏心蝶阀是在双偏心蝶阀基础上，使阀板密封面形成一个锥角偏心，使蝶阀密封由原来的阀座挤压变形密封，变为可由阀板增加扭矩来增强密封比压的密封结构，大大提高了密封的可靠性。在阀板启闭时与阀座基本没有摩擦，减少了阀座密封面磨损，提高了蝶阀的使用寿命。阀座密封圈采用金属硬密封结构，耐温比软密封蝶阀高很多，可用于高温介质。气动执行器驱动蝶阀开关迅速，可用于快速切断。配有电磁阀，行程开关附件，方便远程控制。需要比例调节控制时要配装电气阀门定位器。

产品特点

蝶阀采用三偏心结构，开关密封面磨损小，使用寿命长。

金属硬密封结构，可以用于高温介质。

对夹式连接，重量轻，结构长度短，节约安装空间。

可以提高外加扭矩来提高密封性，有效保证介质密封。

气动执行器驱动开关速度快，可用于快速切断。

可配装电磁阀，行程开关，方便远程自动控制。

零件材料

零件名称	零件材料
阀体	铸钢WCB，不锈钢CF8（304），不锈钢CF8M（316）
阀座	2Cr13，304,316
阀板	铸钢WCB，不锈钢CF8（304），不锈钢CF9M（316）
衬套	2Cr13，304,316
阀杆	碳钢，2Cr13，304,316

执行器参数

执行器型号	AT、ST、GT系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

结构

No.	名称Part Name
1	阀体Body
2	轴套Sleeve
3	止推轴承Thrust ring
4	阀板Disc
5	锲销 Pin
6	防尘圈Wiper
7	填料座Packing seat
8	填料 Packing
9	填料压盖Gland ring
10	填料压板Gland flange
11	阀杆 Stem
12	阀座 Seat gasket
13	压圈Retainer

阀座密封特性

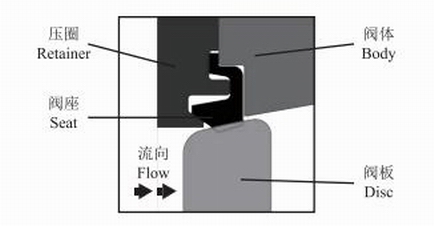

标准型软密封阀座采用挠性唇式密封环，具有双向密封性能，密封原理如下图所示

标准流向为流体压力作用于阀座压圈侧，部分球面阀板推动唇式密封环产生挠性变形，使阀座密封面牢牢地压紧在阀板上:同时，流体压力还作用于密封环唇板下侧，增加了密封环与阀板的压紧力，从而进一步提高了阀座的密封性能。

当流体压力作用于阀座压圈另一侧时，部分球面阀板推动唇式密封环产生挠性变形至紧贴阀座压圈时阀座被定位，阀座密封面牢牢地压紧在阅板上，达到严密的密封性能。

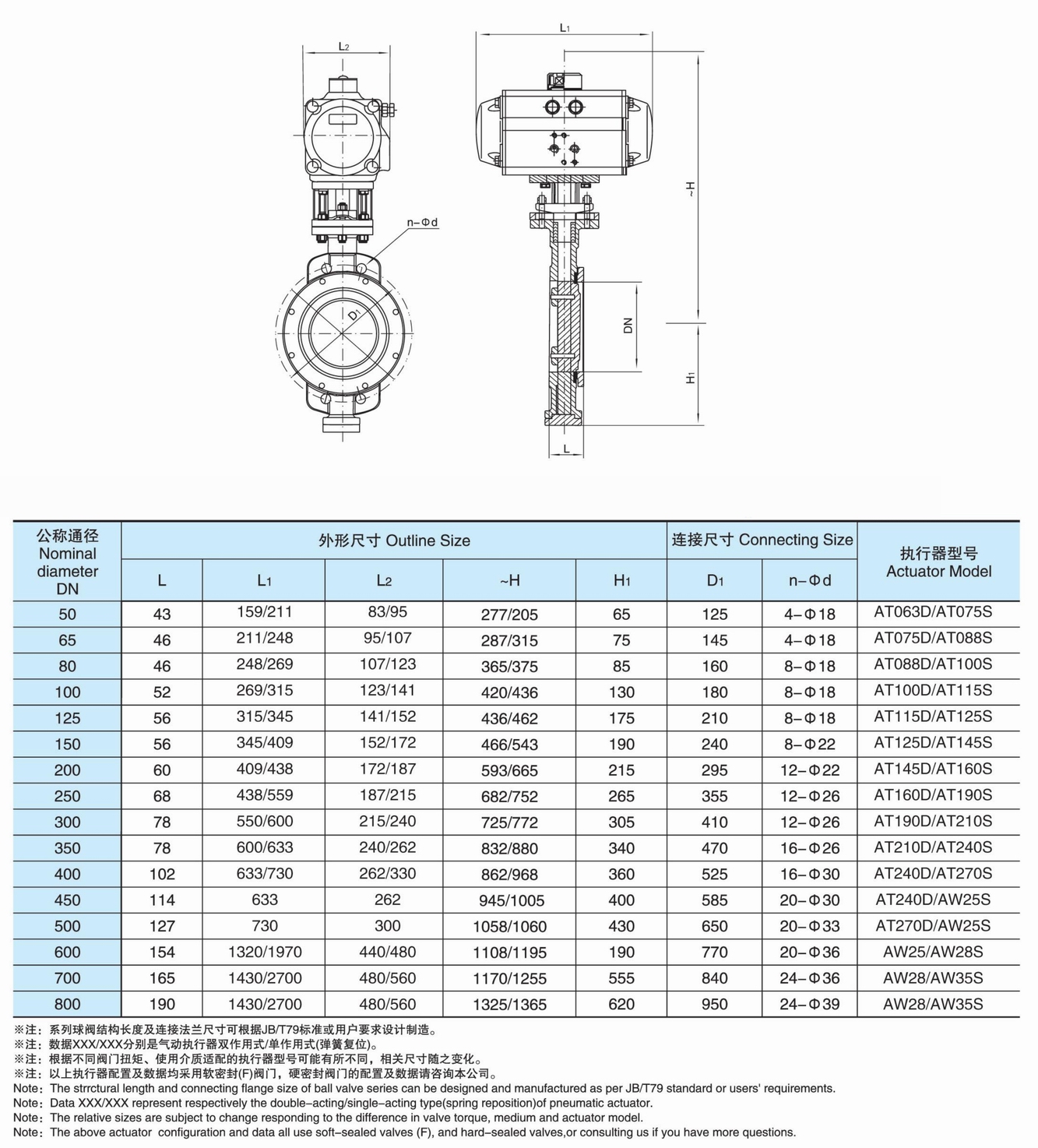

连接尺寸
