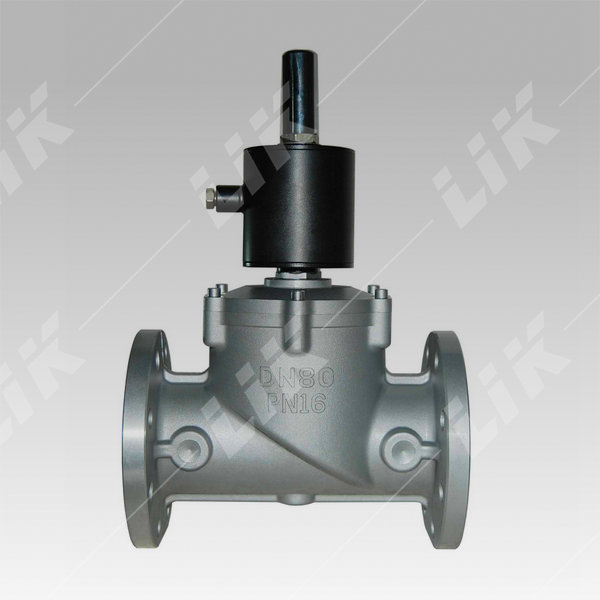

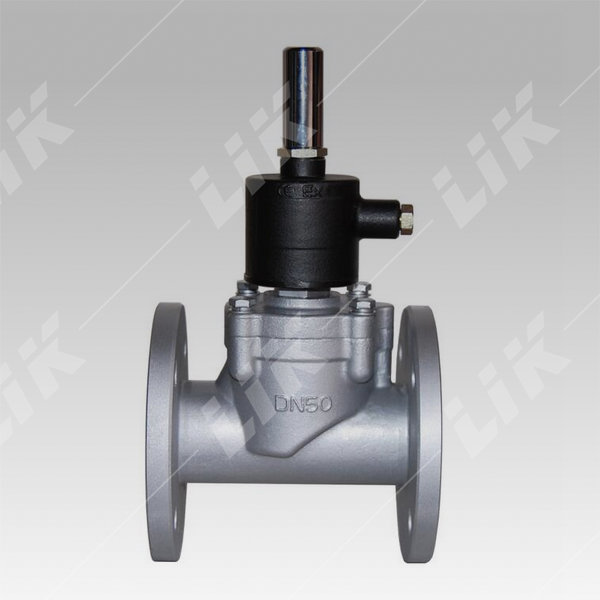

进口高温蒸汽电磁阀

作方式:直动型、分步直动型、先导型
控制方式:常闭式、常开式
电源电压:AC110V、AC220V、AC380V、DC12V、DC24V~DC125V
防护型式: 普通型、防尘型、防水型、防爆型
压力范围:0-0.3MPa、0.6MPa、1.6MPa、2.5MPa、4.0MPa、0.1-50MPa
适用介质:水、气、油、空气、蒸汽、导热油等
介质温度:0-150℃、+200℃、+300℃、+400℃、+500℃
联接方式:内螺纹连接、外螺纹连接、法兰连接、焊接活接
阀体材质:304不锈钢、316不锈钢、316L不锈钢
德国莱克专业提供进口不锈钢高温蒸汽电磁阀系列产品,欢迎来电咨询进口不锈钢法兰高温电磁阀产品详细信息,结构尺寸参数、价格等详情,我们将竭诚为您提供优质的服务!

进口高温蒸汽电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制。特殊场合可持续长时间通电,高温蒸汽电磁阀采用全金属密封,介质流体温度可达450℃。高温电磁阀应用于钢铁企业、锅炉、窑炉、干燥设备、生物制药、电厂、石油化工、电镀涂装及造纸印染等行业。


进口高温蒸汽电磁阀的特点


1.阀体外形独特设计、外观精美;

2.根据介质、压力、温度选配专用密封材料,密封性好;

3.活塞环设计结构更具合理性,金属活塞与金属阀腔不产生直接摩擦,长期停止动作后重新启动,同样灵敏;

4.特制线圈,寿命长、功耗低,长期通电使用,不易烧毁;电压优选DC24V

5.高温蒸汽电磁阀阀芯均为不锈钢材料,活塞式结构,抗腐蚀、抗老化,动作疲劳性强,性能稳定;

6.根据介质、压力、温度选配专用密封材料,密封性好;

7.高温度可做到700℃。


进口高温蒸汽电磁阀工作原理


常闭:当电磁阀线圈通电时,电磁铁芯吸合,电磁阀卸压孔打开,主活塞由介质压力推动,打开电磁阀主阀口,介质流通。

    当电磁阀线圈断电时,电磁阀主阀口关闭,介质截止。

常开:当电磁阀线圈通电时,电磁铁芯吸合,电磁阀卸压孔关闭,主活塞由介质压力推动,关闭电磁阀主阀口,介质截止。

      当电磁阀线圈断电时,电磁阀主阀口打开,介质流。

自保持:当电磁阀开线圈瞬间通电后断电,电磁阀保持打开状态。当电磁阀关线圈瞬间通电后断电,电磁阀保持关闭状态。


进口高温蒸汽电磁阀规格参数及安装尺寸






规格型号

公称通径

螺纹连接

法兰连接

G螺纹

L

H普通

H(防爆)

L

H普通

H(防爆)

φD

φK

N-φD

DN1

1

G1\8

39

81

95

DN2

2

G1\8 G1\4

39

81

95

DN3

3

G1\4

39

81

95

DN4

4

G1\4

39

81

95

DN5

5

G1\4

43

101

115

DN6

6

G1\4

43

101

115

DN7

7

G1\4

43

101

115

DN8

8

G1\4

43

101

115

DN10

10

G3 \8

72

138

149

DN15

15

G1 \2

72

138

149

98

165

178

94

65

4-Φ14

DN20

20

G3 \4

85

148

186

110

176

205

103

75

4-Φ14

DN25

25

G1

97

165

186

118

202

217

115

85

4-Φ14

DN32

32

G11 \4

117

173

196

145

223

238

135

100

4-Φ18

DN40

40

G11 \2

128

189

207

155

232

253

145

110

4-Φ18

DN50

50

G2

149

206

222

173

253

265

160

125

4-Φ18

DN65

65

216

298

232

180

145

4-Φ18

DN80

80

228

322

347

195

160

4-Φ18

DN100

100

278

358

383

215

180

4-Φ18

DN125

125

400

400

475

245

210

4-Φ18

DN150

150

485

560

585

280

240

4-Φ18

DN200

200

600

620

645

335

295

12-Φ23

DN250

250

650

630

655

405

350

12-Φ25

DN300

300

750

690

705

460

400

12-Φ25

DN350

350

850

830

845

520

460

16-Φ25

DN400

400

950

830

845

580

515

16-Φ30

DN450

450

1100

1000

1015

640

565

20-Φ30

DN500

500

1150

1000

1045

705

620

20-Φ34

DN600

600

1400

1090

1015

840

725

20-Φ36


进口高温蒸汽电磁阀安装说明


1、在管路刚性不足情况下,建议把电磁阀前管道用支架固定,以免电磁阀工作时引起振动。

2、高温蒸汽电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在高温蒸汽电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,安装旁路装置.

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。

5、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

6、不能将蒸汽高温电磁阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在危险场合使用。

8、安装蒸汽高温电磁阀前,管道须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、高温蒸汽电磁阀前后管道上需安装压力表,以便观察管道压力.
