进口天然气电磁阀

工作原理：
在平常工作中电磁阀处于常开状态，线圈处于通电状态。当泄露事故发生时，或者异常停电时，线圈瞬间断电，动铁芯分离，连杆失去支撑，在弹簧和活塞重力的作用下，快速关闭主阀口，切断燃气源，并进入自锁状态。
再次通电，阀门仍处于关闭状态，不会自动打开。需要阀门打开时，首先拧开防护罩，在线圈无电时，人工将拉杆拉起至位，同时等待线圈供电后，手将拉杆放开，电磁阀正常供气
特别提示：
1、所有电磁阀如果出口端压力大于进口端压力，电磁阀将反向流通，此时需安装止回阀
2、如果介质有杂质，请加装过滤网，80目/寸
3、电磁阀应水平安装，否则需特别提出

进口天然气电磁阀（常闭型-常闭型）与监测仪器配套使用。当仪器检测到可燃气替、泄漏时，自动快速关闭阀门，切断燃气的供给，及时制止恶性事故的发生。该阀适用于供气管网，燃气热能车间，燃气锅炉房及民宅的燃气供应系统等

进口天然气电磁阀特点

隔爆型防爆:防爆罩采用钢铁材料制造，可室外防水、防外部冲击力，防环境温度变化。

关阀方式:通过给线圈断电来关闭阀门，手动关闭。

开阀方式:供电状态下手动开启，开阀需到现场人工操作，符合燃气事故处理要求。

保持方式:双稳态功能，无任何动力下保持常开及常闭状态。关阀速度:小于1秒，

结构:阀内介质与外部完全隔离，安全可靠。

静密封性能:三点一线(导向销、手动杆、活塞)，密封严密。

动密封:双级密封，动密封环具有磨损自动补偿功能，寿命延长，专利技术。

进口天然气电磁阀技术参数

公称通径	DN0.1～DN200mm
动作方式	直动型、零压差型
工作环境温度	-30—+80℃;-50—+100℃
线圈工作温度	<+50℃、<+85℃
控制方式	常闭式（断电关闭，通电人工手动复位打开）
国际标准电压	AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体温度	<-100℃、<-40℃、<+60℃、<+120℃
适用介质	天然气、液化气、瓦斯、沼气、煤气等
流通流体压力	0-1bar、0-6bar、0-16bar
阀体材质	不锈钢（304、316、316L铝合金等）
连接方式	内螺纹法兰

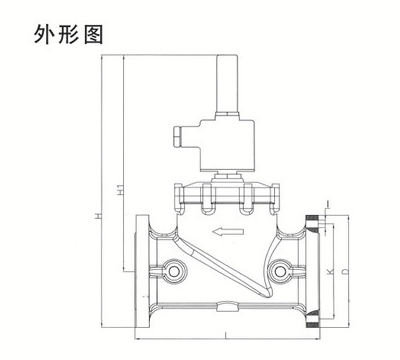

进口天然气电磁阀安装尺寸

公称通径DN	法兰连接
公称通径DN	L	H	H1	ФD	ФK	N-Ф1
DM25	150	265	210	110	85	4-Ф14
DM32	215	300	235	130	100	4-Ф18
DM40	215	305	235	140	110	4-Ф18
DM50	220	320	245	155	125	4-Ф18
DM65	280	420	335	175	145	4-Ф18
DM80	300	450	355	190	160	8-Ф18
DM100	355	480	375	210	180	8-Ф18
DM150	480	600	460	280	240	8-Ф23
DM200	550	810	640	335	295	12-Ф23

安装要求
1、由于紧急切断阀的活塞靠重力和弹簧复位，故安装时介质流向水平，拉杆垂直在上端，严禁倒置或倾斜!
2、建议在紧急切断阀前端加装手动闸阀，以方便检修紧急切断阀。
3、在安装紧急切断阀上面加装防雨棚，防止被水淋湿。
4、建议每个月动作一次，随时保持紧急切断阀良好的工作状态。
5、不要用力击打复位拉杆。
6、严禁私自撤卸紧急切断阀，要由专业的燃气技术人员检修，
