进口空气电磁阀

进口空气电磁阀技术参数:
动作方式：先导式、直动式防爆型
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：常开式、常闭式
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体介质：空气、蒸汽、氮气、氧气等高低温气体
流通流体温度：<-200℃、<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流通流体压力：-1-64bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹（内螺纹，外螺纹）法兰、焊接、卡箍、活接
注解：
1、流体中若含有杂质，电磁阀进端必须安装过滤阀（30——80目/寸），且无凝固及结晶现象。
2、电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3、以上参数根据工况要求进行选择。

进口空气电磁阀适用于以空气或气体为工作介质，可自动化控制或远程控制空气、高纯气体、气体、氮气等工作介质管路的通断。阀芯采用不锈钢活塞式，活塞环不会被介质中的杂质卡死，更加提高电磁阀的寿命和可靠性、可持续频繁工作，动密封性能高，使用寿命长。

进口空气电磁阀产品特点：

1、现场可自由安装；动作响应迅速，采用原装密封材料，寿命长。

2、数控机床加工，确保电磁阀的精度与可靠性。

3、采用塑封线圈，提高阀的可靠性并能防水、防潮。

4、液体、气体、油品可混合使用，提高阀的使用范围。

5、手动柄开关可以在电磁阀线圈无电或烧毁时，实现电磁阀打开和关闭。

6、外观精美；活塞结构；性能wen定；线圈，不易烧毁；适应在爆炸危险场所使用。

进口空气电磁阀工作原理：

常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞由介质压力推动，打开主阀口，介质流通。

当线圈断电时，主阀口关闭，介质截止。

常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。

当线圈断电时，主阀口打开，介质流通

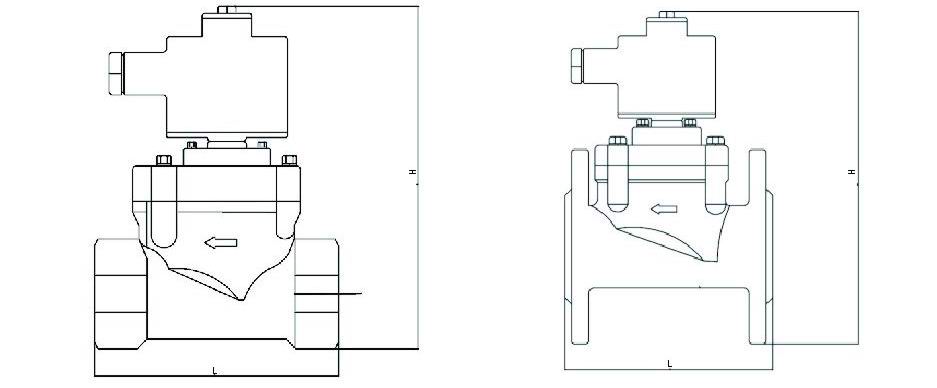

进口空气电磁阀规格参数及安装尺寸

规格型号	公称通径	螺纹连接				法兰连接
规格型号	公称通径	G螺纹	L	H普通	H（防爆）	L	H普通	H（防爆）	φD	φK	N-φD
DN1	1	G1\8	39	81	95
DN2	2	G1\8 G1\4	39	81	95
DN3	3	G1\4	39	81	95
DN4	4	G1\4	39	81	95
DN5	5	G1\4	43	101	115
DN6	6	G1\4	43	101	115
DN7	7	G1\4	43	101	115
DN8	8	G1\4	43	101	115
DN10	10	G3 \8	72	138	149
DN15	15	G1 \2	72	138	149	98	165	178	94	65	4-Φ14
DN20	20	G3 \4	85	148	186	110	176	205	103	75	4-Φ14
DN25	25	G1	97	165	186	118	202	217	115	85	4-Φ14
DN32	32	G11 \4	117	173	196	145	223	238	135	100	4-Φ18
DN40	40	G11 \2	128	189	207	155	232	253	145	110	4-Φ18
DN50	50	G2	149	206	222	173	253	265	160	125	4-Φ18
DN65	65					216	298	232	180	145	4-Φ18
DN80	80					228	322	347	195	160	4-Φ18
DN100	100					278	358	383	215	180	4-Φ18
DN125	125					400	400	475	245	210	4-Φ18
DN150	150					485	560	585	280	240	4-Φ18
DN200	200					600	620	645	335	295	12-Φ23
DN250	250					650	630	655	405	350	12-Φ25
DN300	300					750	690	705	460	400	12-Φ25
DN350	350					850	830	845	520	460	16-Φ25
DN400	400					950	830	845	580	515	16-Φ30

工作原理：

第一种：当电磁阀线圈得电时，电磁阀打开，此时磁性开关输入源与输出开触点接触，输入源与输出关触点断开，线圈保持通电电磁阀处于开启状态；当电磁阀线圈失电时，电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出关触点断开。

第二种：当电磁阀线圈得电后，手动拉开电磁阀，电磁阀打开，（电磁阀线圈功耗20W，可长期通电），阀保持长期通电状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开，停电或失电时电磁阀迅速关闭，此时磁性开关输入源与输出关触点接通，输入源与输出开触点断开。

第三种：电磁阀需要打开时，不通电，手动拉开，阀即保持打开状态，此时磁性开关输入源与输出开触点接通，输入源与输出关触点断开；当需要关闭阀门时，电磁阀通电后迅速关闭，（此阀线圈不能长期通电，通电时间最好10秒内），此时磁性开关输入源与输出关触点接通，输入源与输出

安装方式

1. 阀门安装单位应具备相应资质并按相关的燃气管道施工规范安装。

2. 阀门应安装在户内的总进气阀之后，以便检修。

3. 应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。

4. 电磁阀控制线应正确可靠连接，控制线有极性：白色线为正极黑色线为负极，不能接反。

5. 管道吹扫时，建议将电磁阀隔离，以免管内杂物损坏阀门密封材料。

6. 管道在进行试压检测密封性能前，应先使电磁阀处开阀状态。

7. 手动开阀时，宜在阀门进出口压力平衡时操作。

8. 电动关阀时，切忌接错电源，如：接错极性、加错电压或长时间通电等，以免损坏电磁线圈。
