进口高粘度电磁阀

进口高粘度电磁阀工作原理
常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀。
可定制特殊类型
1,如果电磁阀出口压力大于入口压力，阀门将反向导通，此时应安装止回阀。
2,介质中有杂质。请安装一个30-100目的过滤网。
3,电磁阀应水平安装，即线圈应安装在最里面。如果需要垂直安装，特别提出。
4,公司专门为您设计有特殊需求的产品

进口高粘度电磁阀是用在介质粘度超过50cst的情况下的电磁阀，该高粘度电磁阀采用不锈钢飞碟活塞密封，能很好的在高粘度介质中起到密封作用；该电磁阀加大了线圈的功率，增强了复位弹簧的强度，使电磁阀在复位关闭的时候能很好的密封住高粘度的介质。该高粘度电磁阀长期运用在石油、原油、糨糊、胶水等粘度比较高的介质上

进口高粘度电磁阀特点

1、电磁阀内部组件均为不锈钢制造，采用数控加工中心制成，控制尺寸高，产品互换性好。

2、活塞环采用nai磨特殊材料，伸展自如，不会被介质中的杂质卡死，具有自动间隙补偿功能，动密封性能高。

3、金属活塞与金属阀腔不产生直接摩擦，活塞寿命增长，可连续动作百万次以上。

4、阀体的安装方位不受限制，垂直、水平、倾斜都可以。

5、专zhi线圈，线圈不易烧毁。合理的密封结构，密封性能更好。

6、长期停止动作后的重新启动，动作同样灵敏。

进口高粘度电磁阀技术参数

通径范围	DN1~600
环境温度	-10~+50℃、-30~+85℃、-50~+100℃
控制方式	常开、常闭
电源电压	AC380V、AC220V、AC127V、AC36V、AC24V DC220V、DC110V、DC36V、DC24V、DC12V
流体介质	胶水、树脂、聚氨酯、石化
流体温度	<+60℃、<+120℃、<+200℃、<+250℃
流体压力	0.6MPa、1.6MPa、2.5MPa、4MPa、5MPa、6.4Mpa
连接方式	螺纹(内螺纹、外螺纹)、法兰、凹凸法兰、焊接
接线方式	塑封线盒插头、铁罩引线
阀体材质	铸钢(WCB)、不锈钢(304、316、316L)

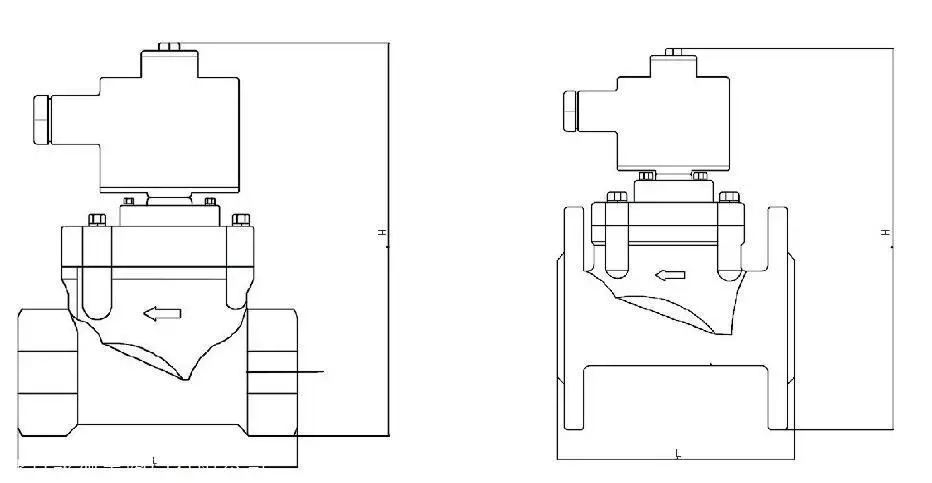

进口高粘度电磁阀安装尺寸

规格型号	公称通径	螺纹连接				法兰连接
规格型号	公称通径	G螺纹	L	H普通	H（防爆）	L	H普通	H（防爆）	φD	φK	N-φD
DN1	1	G1\8	39	81	95
DN2	2	G1\8 G1\4	39	81	95
DN3	3	G1\4	39	81	95
DN4	4	G1\4	39	81	95
DN5	5	G1\4	43	101	115
DN6	6	G1\4	43	101	115
DN7	7	G1\4	43	101	115
DN8	8	G1\4	43	101	115
DN10	10	G3 \8	72	138	149
DN15	15	G1 \2	72	138	149	98	165	178	94	65	4-Φ14
DN20	20	G3 \4	85	148	186	110	176	205	103	75	4-Φ14
DN32	32	G11 \4	117	173	196	145	223	238	135	100	4-Φ18
DN40	40	G11 \2	128	189	207	155	232	253	145	110	4-Φ18
DN80	80					228	322	347	195	160	4-Φ18
DN100	100					278	358	383	215	180	4-Φ18
DN200	200					600	620	645	335	295	12-Φ23
DN250	250					650	630	655	405	350	12-Φ25
DN400	400					950	830	845	580	515	16-Φ30
DN450	450					1100	1000	1015	640	565	20-Φ36
