进口二位三通电磁阀-进口三通电磁阀-德国莱克LIK品牌

产品详情

进口二位三通电磁阀

产品品牌：德国莱克LIK
工作环境温度：-30—+80℃;-50—+100℃
线圈工作温度：<+50℃、<+85℃
控制方式：一进二出、二进一出
国际标准电压：AC（380、220、110、24）V、DC（220、110、24、12）V
流通流体介质：水、气、油，易燃易爆、腐蚀性、高低温流体
流通流体温度：<-100℃、<-40℃、<+60℃、<+120℃、<+200℃、<+350℃
流通流体压力：6bar、16bar、25bar、40bar、64bar
阀体材质：不锈钢（304、316、316L）、铸钢
连接方式：螺纹（内螺纹，外螺纹）法兰、焊接
注解：
1、流体中若含有杂质，电磁阀进端必须安装过滤阀（30——80目/寸），且无凝固及结晶现象。
2、电磁阀安装方位无限制。（S-水平安装、C-垂直安装）
3、以上参数根据工况要求进行选择

进口二位三通电磁阀或3通电磁阀有三个端口的两个出口孔，当一个孔是开放的另一口是关闭的。

二位三通电磁阀可以是常开（NO），这意味着当阀处于“静止状态”，即在没有通电时，阀位是开放的，常闭（NC），这意味着在“休息状态“阀位关闭。二位三通电磁阀可在一个万能（U）函数，这意味着这取决于电磁阀可以安装在任一NO的位置或NC定位管道的应用程序。

进口二位三通电磁阀是用来排气或转移过程中的流体，二位三通电磁阀最常见的用途是用进或改变空气，二位三通电磁阀可以连接到选择的一个或两个端口，或者从一个端口转移流动到另一个。台鸣牌二位三通电磁阀采用直动式。

二位三通电磁阀的范围内，在任一不锈钢可在各种尺寸和压力和电压，二位三通电磁阀用特殊的材料和可应要求提供电压。

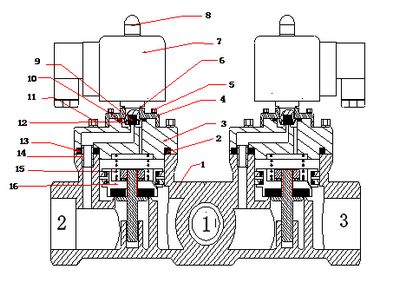

进口二位三通电磁阀工作原理

一进一出：常闭式(TM2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(TM2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电时，接口3关闭，接口1通向接口2；

一进二出：(TM2/31) 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；

二进一出：(TM2/32) 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开

进口二位三通电磁阀规格参数及安装尺寸

规格型号	公称通径	螺纹连接				法兰连接
规格型号	公称通径	G螺纹	L	H普通	H（防爆）	L	H普通	H（防爆）	φD	φK	N-φD
DN1	1	G1\8	39	81	95
DN2	2	G1\8 G1\4	39	81	95
DN3	3	G1\4	39	81	95
DN4	4	G1\4	39	81	95
DN5	5	G1\4	43	101	115
DN6	6	G1\4	43	101	115
DN7	7	G1\4	43	101	115
DN8	8	G1\4	43	101	115
DN10	10	G3 \8	72	138	149
DN15	15	G1 \2	72	138	149	98	165	178	94	65	4-Φ14
DN20	20	G3 \4	85	148	186	110	176	205	103	75	4-Φ14
DN25	25	G1	97	165	186	118	202	217	115	85	4-Φ14
DN32	32	G11 \4	117	173	196	145	223	238	135	100	4-Φ18
DN40	40	G11 \2	128	189	207	155	232	253	145	110	4-Φ18
DN50	50	G2	149	206	222	173	253	265	160	125	4-Φ18
DN65	65					216	298	232	180	145	4-Φ18
DN80	80					228	322	347	195	160	4-Φ18
DN100	100					278	358	383	215	180	4-Φ18
